На двигателях 1.7 л SOHC и 2.0 л установлены оборудованные гидравлическими компенсаторами.
Проверка
Важность правильности установки зазоров в клапанном механизме любого двигателя внутреннего сгорания трудно переоценить, ввиду ее влияния на эффективность функционирования двигателя.
Проверка должна производиться на холодном двигателе!
1. Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. С целью обеспечения к шкиву коленчатого вала снимите правое переднее колесо. При соответствующей комплектации снимите защиту картера автомобиля.
2. Снимите крышку газораспределительного механизма (см. Снятие и установка крышки газораспределительного механизма). Снимите форсунки (см. Главу Системы питания и выпуска).
[Информация размещена на интернет-сайте: Autoinstruction]
3. Проверните двигатель в нормальном направлении (по часовой стрелке, если смотреть с правой стороны двигателя) за болт шкива коленчатого вала до совмещения установочной метки на шкиве последнего с указателем на крышке масляного насоса.
4. Продолжайте проворачивать вал вращайте коленчатый вал в прежнем направлении до тех пор, пока кулачки привода клапана 1-го цилиндра впускного распределительного вала и клапана 3-го цилиндра выпускного вала не развернутся пятками к толкателям (клапаны закрыты). Теперь можно приступать к выполнению проверки.
5. Начертите на листе бумаги схему (сетку) регулировки клапанов, пронумеровав клетки в соответствии с нумерацией клапанов. Заполните образовавшуюся таблицу, вписывая в ячейки номинальные значения зазоров каждого клапана.
Обратите внимание, что зазоры во впускных и выпускных клапанах одинаковы.

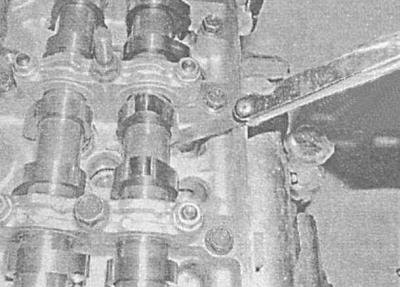

6. Развернув валы требуемым образом (см. выше), измерьте зазоры между пятками кулачков и торцами толкателей с щупа лезвийного типа. Результаты измерений запишите в соответствующие клетки таблицы.
7. Для проверки зазоров впускного клапана 3-го цилиндра и выпускного 4-го проверните коленчатый вал еще на пол-оборота (180°). Замерьте зазоры, запишите результаты.
8. Действуя в аналогичной манере, последовательно проворачивая коленчатый вал на 180°, измерьте зазоры выпускного клапана 2-го цилиндра и впускного 4-го цилиндра, затем выпускного 1-го цилиндра и впускного 2-го. Заполните все ячейки.
9. Если результаты измерений не выходят за пределы допустимых диапазонов (см. Спецификации), установите на место крышку газораспределительного механизма (см. Снятие и установка крышки газораспределительного механизма).
10. Установите форсунки (см. Главу Системы питания и выпуска).
11. Установите защиту картера и колесо, затем опустите автомобиль на землю и затяните колесные болты с требуемым усилием.
12. Если какие-либо зазоры выставлены неверно, выполните соответствующую корректировку (см. далее).
Регулировка
1. Поверните коленчатый вал так, чтобы кулачок привода подлежащего регулировке клапана развернулся пяткой к толкателю.
Удостоверьтесь в то, что двигатель не находится в положении ВМТ соответствующего клапана, поскольку для замены регулировочной шайбы потребуется сжать клапанную пружину, что может привести к упору клапана в днище поршня.
2. Разверните толкатель прорезью в верхней кромке вперед (выпускные толкатели), или назад (впускные толкатели) по двигателю.

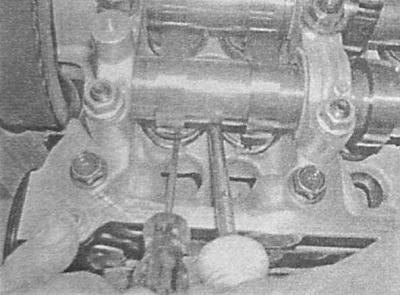

3. При отсутствии под рукой специального приспособления KM-6090, введите большую отвертку с плоским жалом меду краем толкателя и основанием распределительного вала. Аккуратно, действуя отверткой как рычагом, утопите толкатель до появления возможности удалить регулировочную шайбу. Извлечение шайбы проще всего произвести при помощи намагниченного стержня.

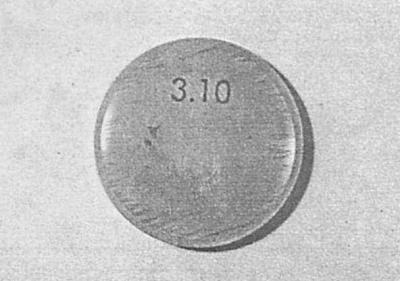

4. Протрите шайбу и микрометром измерьте ее толщину.
На шайбах имеется маркировка, которая однако в результате износа может оказаться утраченной.
5. Прибавьте полученному результату результат измерения клапанного зазора. Для получения требуемой толщины новой шайбы из полученной суммы вычтите величину номинального значения зазора, например:
6. Результат измерения клапанного зазора А = 0.35 мм
7. Толщина снятой шайбы В = 2.70 мм
8. Сумма S = А В = 0.35 2.70 = 3.05 мм
9. Номинальное значение зазора С = 0.40 мм
10. Толщина новой шайбы D = S - С = 3.05 – 0.40 = 2.65 мм
Возможно удастся произвести требуемую путем простой перестановки шайб с одних толкателей на другие. Запишите и сохраните для возможных будущих регулировок толщины всех шайб.
11. Приготовьте шайбу требуемой толщины, смажьте ее чистым двигательным маслом. Отожмите толкатель и уложите в него шайбу маркировкой вниз.
12. Действуя в аналогичной манере, откорректируйте зазоры оставшихся нуждающихся в регулировке клапанов.
13. Несколько раз проверните коленчатый вал с целью усадки шайб на толкателях, затем выполните контрольную проверку зазоров перед установкой крышки газораспределительного механизма. Установите крышку (см. Снятие и установка крышки газораспределительного механизма).
14. Установите защиту картера и колесо, затем опустите автомобиль на землю и затяните колесные болты с требуемым усилием.
