Не проворачивайте двигатель при снятых натяжителях цепей!
Натяжитель верхней цепи
Снятие
1. Снимите корпус воздухоочистителя (см. Главу Системы питания и выпуска).
2. Подоприте двигатель тележечным домкратом, — с целью распределения нагрузки проложите между головкой домкрата и поддоном картера деревянный брусок. Выверните болты крепления опоры подвески силового агрегата к головке цилиндров.

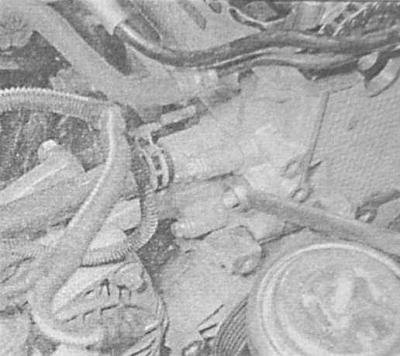

3. Выверните колпачок нижнего натяжителя из задней части крышки.

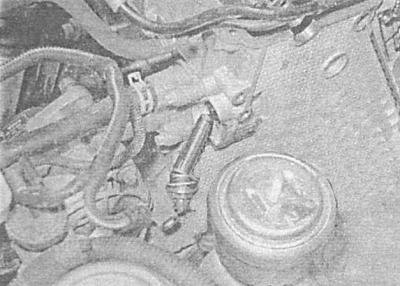

4. Cнимите плунжер натяжителя, — постарайтесь запомнить установочное положение компонентов. Снимите с колпачка уплотнительное кольцо, - при установке уплотнительное кольцо подлежит замене в обязательном порядке.
5. Осмотрите плунжер натяжителя на наличие признаков износа и повреждений. В случае необходимости произведите замену.
Установка

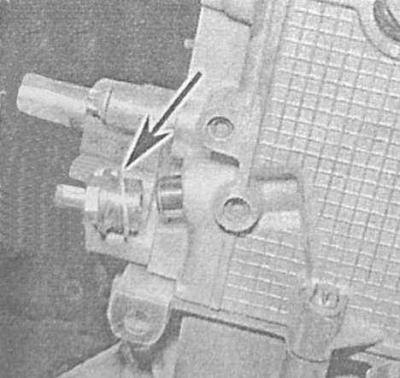

1. Смажьте плунжер натяжителя чистым двигательным маслом и установите его в головку цилиндров глухим концом к цепи.

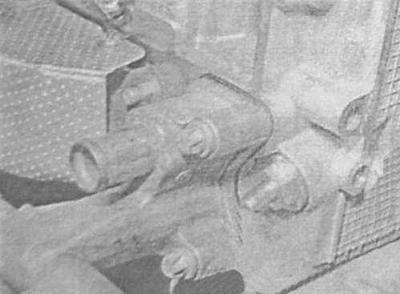

2. Установите на колпачок натяжителя новое уплотнительное кольцо, затем вверните колпачок в головку цилиндров, затянув с требуемым усилием.
При установке нового натяжителя разблокируйте его, полностью, до щелчка утопив центральный стержень колпачка, — теперь стержень натяжителя должен свободно утапливаться и плавно возвращаться в исходное положение.
3. Установите правую опору силового агрегата (см. Проверка состояния и замена опор подвески силового агрегата).
4. Установите воздухоочиститель (см. Главу Системы питания и выпуска).
Натяжитель нижней цепи
Снятие
1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.

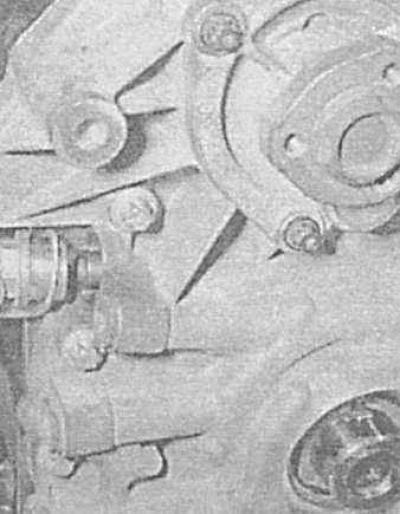

2. Выверните колпачок нижнего натяжителя из задней части крышки.
Смотрите полную версию на сайте AutoInstruction.ru

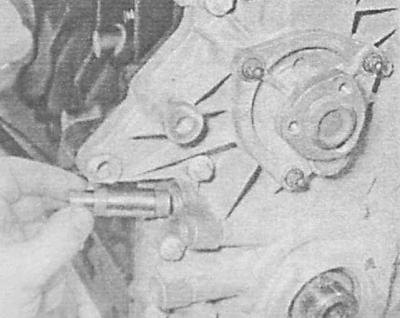

3. Cнимите плунжер натяжителя, — постарайтесь запомнить установочное положение компонентов. Снимите с колпачка уплотнительное кольцо, — при установке уплотнительное кольцо подлежит замене в обязательном порядке.
4. Осмотрите плунжер натяжителя на наличие признаков повреждений и чрезмерного износа. В случае необходимости произведите замену.
Установка

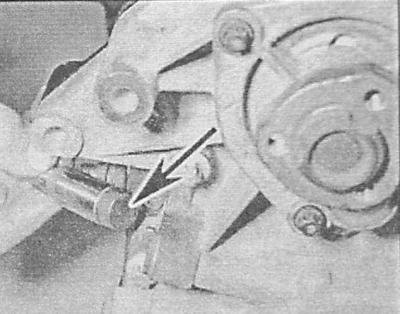

1. Смажьте плунжер натяжителя чистым двигательным маслом и вставьте его в крышку привода ГРМ глухим концом в сторону цепи.
2. Установите новое уплотнительное кольцо на колпачок и наверните колпачок на крышку, затянув его с требуемым усилием.
При установке нового натяжителя ослабьте его, полностью, до щелчка утопив центральный стержень колпачка, — теперь стержень натяжителя должен свободно утапливаться и плавно возвращаться в исходное положение.
3. Установите на место защиту картера и опустите автомобиль на землю.
Башмаки натяжителей верхней и нижней цепей
Замена башмаков производится в случае выявления признаков повреждений или чрезмерного износа, — см. Снятие и установка крышки привода ГРМ.
