Снятие
Двигатели 1.7 л SOHC
1. Снимите корпус воздухоочистителя в сборе с воздуховодами и измерителем расхода воздуха (см. Главу Системы питания и выпуска).

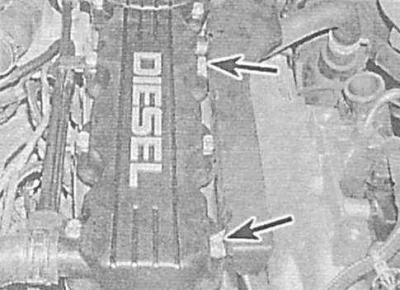

2. Ослабьте хомуты и отсоедините шланги системы вентиляции картера, подведенные к передней и задней сторонам крышки, — необходимо отвернуть два болта крепления проводки к крышке распределительного вала, приподняв проводку для получения доступа к заднему шлангу вентиляции картера.
3. Снимите шкив коленчатого вала. Выверните крепежные болты и, снимите крышку газораспределительного механизма вместе с уплотнительной прокладкой.
Двигатели 1.7 л DOHC
1. Снимите воздухоочиститель и впускные воздуховоды в сборе с измерителем массы воздух (см. Главу Системы питания и выпуска).
2. Снимите с крышки газораспределительного механизма блок управления двигателем (ECM)(см. Главу Системы питания и выпуска).
3. Отсоедините электропроводку, отдайте крепежные винты/ гайку и снимите кронштейн крепления ECM.
4. Выверните крепежный болт, отсоедините электропроводку и снимите подъемную проушину двигателя с задней правой части головки цилиндров. Ослабьте болт крепления левой задней подъемной проушины.

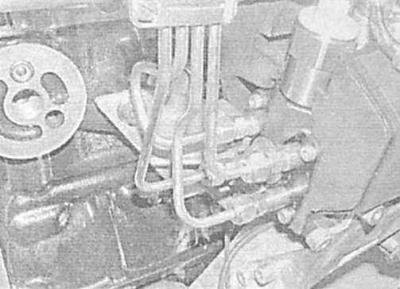

5. Ослабьте штуцерные разъемы крепления топливных трубок к ТНВД.
Доступ к штуцерным соединениям ограничен, — составители настоящего Руководства считают необходимым вывернуть болт крепления корпуса фильтра/ маслоохладителя и извлечь губчатое заполнение из пространства между ТНВД и корпусом фильтра.
6. Отсоедините линии подачи топлива от форсунок.
7. Отдайте крепежные болты и снимите наружные уплотнения форсунок.
8. Выверните болт крепления маршрутного желоба электропроводки к задней части головки цилиндров. Отпустите два фиксатора и снимите желоб.
9. Отдайте болты крепления верхней крышки привода ГРМ к привода клапанного механизма.
10. Выверните крепежные болты и снимите крышку газораспределительного механизма вместе с уплотнительной прокладкой.
11. Проверьте состояние уплотнительной прокладки, в случае необходимости произведите ее замену.
Двигатели 2.0 л
1. Выверните крепежные винты и снимите с крышки газораспределительного механизма верхнюю пластмассовую крышку.
2. Отпустите крепежные хомуты и отсоедините шланг системы вентиляции картера от задней части крышки. На моделях Zafira снимите уплотнение двигательного отсека и крышку установленного перед ветровым стеклом обтекателя.

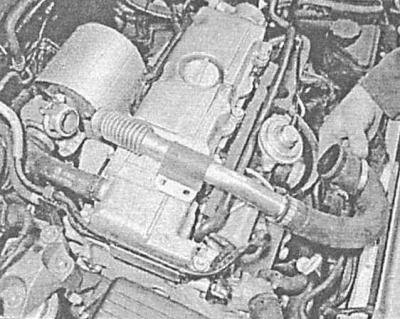

3. На двигателях с низконапорным турбонаддувом (X20DTL или Y20DTL) ослабьте хомуты крепления металлической трубки к сборке турбокомпрессора и резинового рукава к трубопроводу, выверните два крепежных болта и снимите с двигателя сборку воздуховода вместе с установленным между трубкой и компрессором уплотнительным кольцом. На двигателях с высоконапорным турбонаддувом (Y20DTH) отпустите фиксаторы, выверните болты крепления кронштейнов и снимите воздушный рукав, проложенный между турбокомпрессором и интеркулером.
4. На всех моделях высвободите электропроводку свечей накаливания из фиксаторов на задней стороне крышки. Выверните болт крепления маршрутного желоба электропроводки впускного трубопровода к крышке. Отсоедините подведенный к правой стороне крышки вакуумный шланг.

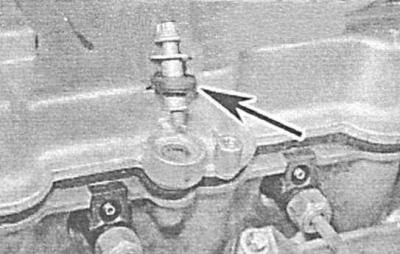

5. Выверните болты крепления крышки и снимите их вместе с уплотнительными шайбами. Приподняв крышку, снимите ее вместе с уплотнительной прокладкой. Проверьте состояние уплотнительных прокладок и шайб, вышедшие из строя элементы замените.
Установка
Двигатели 1.7 л SOHC

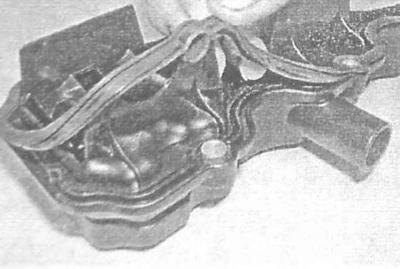

1. Удостоверьтесь, что сопрягаемые поверхности крышки и корпуса являются абсолютно чистыми и сухими. Аккуратно уложите уплотнительную прокладку на крышку.
2. Прижмите крышку к корпусу, — проследите, чтобы уплотнительная прокладка не сдвинулась. Вверните крепежные болты и затяните их с требуемым усилием.
3. Присоедините шланги системы вентиляции картера и закрепите их хомутами.
4. Установите впускные воздуховоды и корпус воздухоочистителя.
Двигатели 1.7 л DOHC

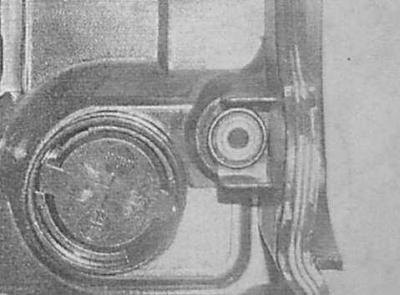

1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей, уложите в канавку крышки уплотнительную прокладку. Проверьте состояние уплотнительного кольца в нижней части крышки, в случае необходимости произведите замену.

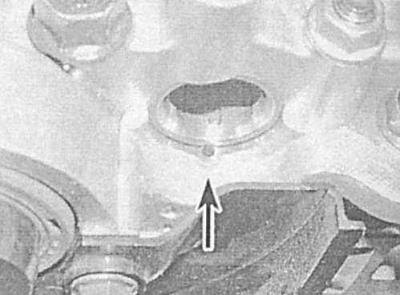

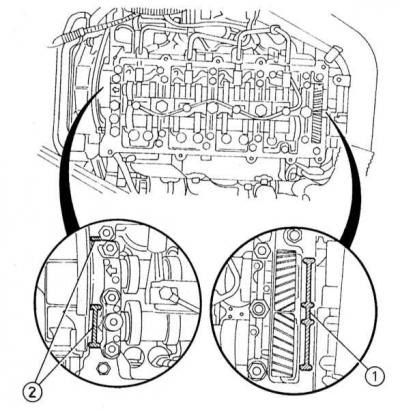

2. Смажьте сопрягаемые поверхности герметиком, проследив, чтобы он не попал в масляное отверстие в правой задней части выпускного распределительного вала. Уплотнения форсунок промаркированы надписями «UPPER» и «OUTSIDE».
3. Аккуратно уложите крышку на свое штатное место, проследив, чтобы не сместилась уплотнительная прокладка. Установите верхнюю секцию крышки привода ГРМ. Вверните болты крепления крышки газораспределительного механизма и затяните их с требуемым усилием.
4. Дальнейшая установка производится в порядке обратном порядку снятия компонентов, — обратите внимание на следующие моменты:
5. Все болты должны затягиваться строго с требуемым усилием;
6. Наружные уплотнения форсунок промаркированы надписями «UPPER» (верхнее) и «OUTSIDE» (наружное), — установите уплотнения, проследив, чтобы они оказались надетыми на конусы форсунок;

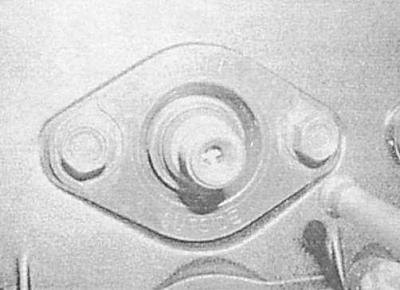

7. После запуска двигателя внимательно осмотрите его на предмет выявления признаков развития утечек.
Двигатели 2.0 л

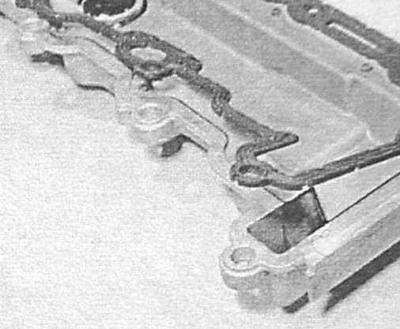

1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей, уложите в канавку крышки уплотнительную прокладку.
2. Наденьте уплотнительные шайбы на болты крепления крышки. Установите болты на крышку, проследив за фиксацией нижними плечиками их головок уплотнительных шайб.

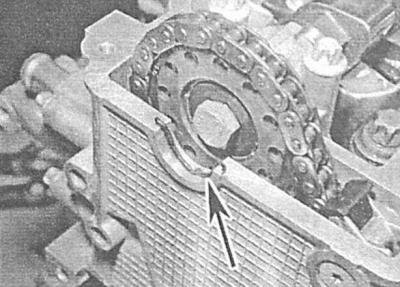

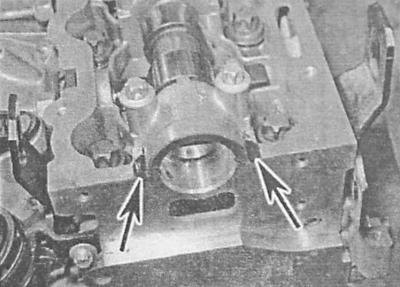

3. Смажьте герметиком полукруглый вырез в правой части сопрягаемой поверхности головки цилиндров и с обеих сторон крышки левого подшипника.
4. Аккуратно уложите крышку на место, вверните и от руки затяните все крепежные болты.
5. Затяните все крепежные болты с требуемым усилием.
6. Подсоедините к своим штуцерам вакуумные шланги, закрепите в фиксаторах электропроводку. Подсоедините к задней части крышки шланг PCV.
7. На моделях с низконапорным турбонаддувом установите впускной воздуховод и воздушную трубку, — не забудьте заменить уплотнительное кольцо. Проследите за надежностью затягивания хомутов и фиксаторов. На моделях с высоконапорным турбонаддувом установите на место рукав, соединяющий турбокомпрессор с интеркулером. Проследите за надежностью затягивания крепежа.
8. На всех моделях установите пластиковую крышку и надежно затяните болты ее крепления. На моделях Zafira установите на место уплотнение двигательного отсека и панель переднего обтекателя.
