2. Снимите звездочки распредвалов.

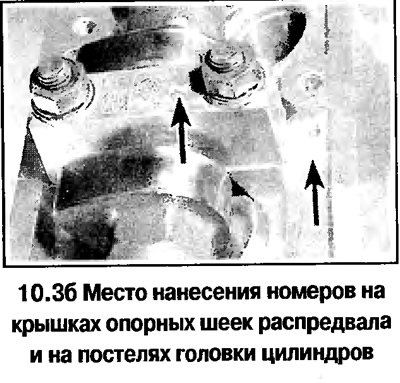

3. В порядке обратном указанному для затяжки (см. фото ниже) отверните гайки крышек опорных шеек распредвала впускных клапанов Гайки отворачивайте равномерно и постепенно, делая 1 оборот за прием, до тех пор, пока болты не станут отворачиваться от руки. Крышки впускного распредвала нумеруются от 1 до 5, выпускного — от 6 до 10 (смотрите фотографию).
Внимание! Не допускается нарушать порядок отворачивания болтов, в противном случае крышка может треснуть из-за неравномерного воздействия усилий пружин клапанов. В случае поломки крышки следует заменить головку цилиндров вместе со всеми крышками. Крышки опорных шеек обработаны совместно с постелями распредвала в головке цилиндров и отдельно в запчасти не поставляются.
4. Снимите впускной распредвал.
5. Снимите выпускной распредвал, выполнив те же действия.

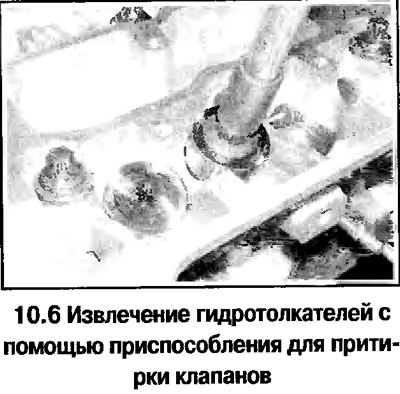

6. Достаньте из головки цилиндров гидротолкатели, уложив их в отдельный пронумерованный пакет (смотрите фотографию). Хранить гидротолкатель следует так, чтобы из него не вытекло масло.
7. Проверьте состояние постелей и крышек распредвалор При обнаружении видимых признаков износа головку цилиндров и распредвалы замените.
8. Проверьте биение распредвала в призмах. Если биение превышает норму, то распредвал замените.
9. Проверьте состояние поверхности гидротолкателей и отверстий в головке цилиндров. При обнаружении сильного износа замените данный толкатель.
Установка

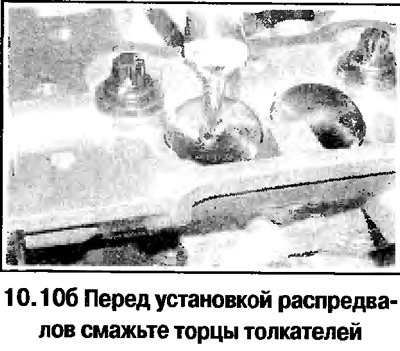

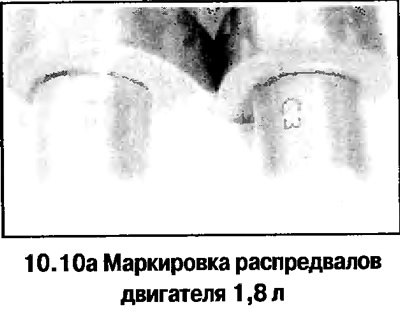

10. Перед сборкой смажьте торцы толкателей смазкой на основе дисульфида молибдена и установите оба распредвала по месту так, чтобы кулачки 1-го цилиндра были обращены вверх (смотрите фотографию). На впускном распредвале двигателя 1,8 л имеется маркировка СЗ, а на выпускном — метка ТЗ (смотрите фотографию).
11. Временно поставьте на место звездочки распредвалов и выставьте распредвалы так, чтобы расположение меток на звездочках примерно соответствовало ВМТ. Снимите звездочки.

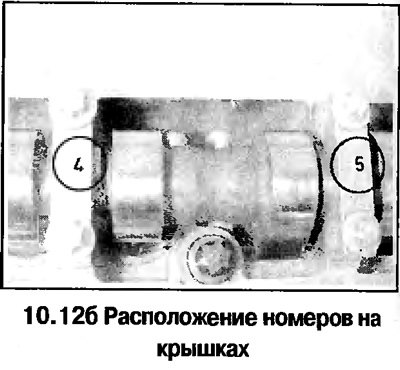

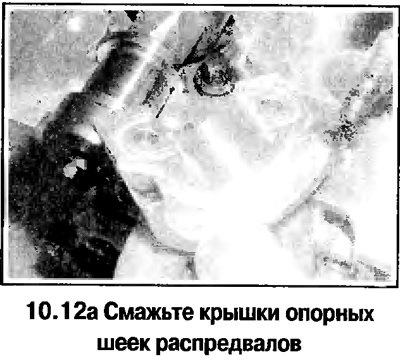

12. Смажьте крышки распредвалов, установите по месту (ориентируясь по расположению номеров) и постепенно затяните болты крышек в указанном спиральном порядке (смотрите фотографию) Сначала подтяните болты до соприкосновения разъемных плоскостей крышек и постелей, затем затяните болты с заданным моментом.
[Источник доступен на веб-сайте autoinstruction]
13. Выполните рассмотренные выше действия для выпускного распредвала.
14. Установите снятые детали в обратном порядке.
