Двигатели 1,4, 1,6 и 1,8 л
Верхняя крышка
1. Снимите корпус воздушного фильтра (см. Главу 4А).
2. Отсоедините провода от датчика угла поворота распредвала, отверните 3 болта крепления и снимите крышку с защелок (смотрите фотографию).
3. Установка выполняется в обратном порядке (смотрите фотографию).
Нижняя крышка
4. Снимите верхнюю крышку, снимите ремень привода.
(Оригинал найдёте на этом ресурсе autoinstruction)
5. Поднимите передок автомобиля, снимите правую панель защиты крыла. Отверните болты и снимите натяжитель ремня привода (смотрите фотографию).
6. Снимите шкив коленвала.

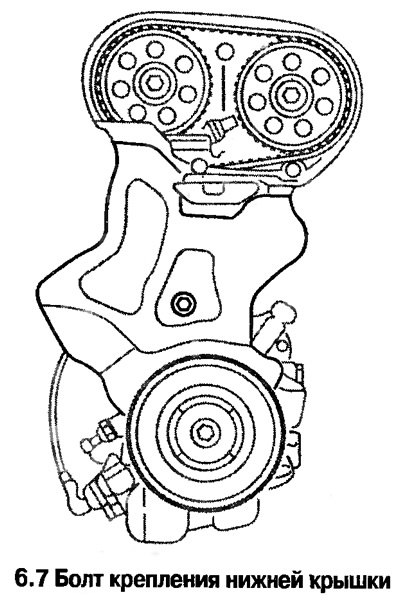

7. Отверните болт и снимите нижнюю крышку с защелки (смотрите фотографию).
8. Установка выполняется в обратном порядке (смотрите фотографию).
Задняя крышка
9. Снимите ремень привода распредвала.
10. Снимите крышку головки цилиндров, звездочки распредвалов звездочку коленвала, натяжитель ремня и натяжные ролики.
11. Отверните 3 болта и отсоедините от блока цилиндров кронштейн опоры двигателя (смотрите фотографию).
12. Отверните болты и снимите заднюю крышку (смотрите фотографию).
13. Установка выполняется в обратном порядке.
Двигатели 2,0 л
Верхняя крышка
14. Снимите корпус воздушного фильтра (см. Главу 4А).
15. Отверните 2 болта крепления и снимите верхнюю крышку.
16. Установка выполняется в обратном порядке.
Нижняя крышка
17. Снимите верхнюю крышку, снимите ремень привода.
18. На моделях с кондиционером поднимите передок автомобиля, снимите правое колесо и правую панель защиты крыла: Отверните болты и снимите натяжитель ремня привода с кронштейна генератора.
19. Снимите шкив коленвала.
20. Отверните 2 болта, удалите скобы и снимите верхнюю крышку с уплотнителем (смотрите фотографию).
21. Установка выполняется в обратном порядке (смотрите фотографию).
22. Снимите ремень привода распредвала.
23. Снимите крышку головки цилиндров, звездочки распредвалов, звездочку коленвала, натяжитель ремня и натяжные ролики.
24. Выверните из головки цилиндров датчик угла поворота распредвала.
25. Отверните болты и отсоедините от блока цилиндров кронштейн опоры двигателя.
26. Отверните болты и снимите заднюю крышку (смотрите фотографию).
27. Установка выполняется в обратном порядке.
