Примечание. Описание снятия и установки ремня привода ГРМ и его передней крышки приведено в Разделе Снятие и установка головок цилиндров и приводных ремней.
1. Снимите ремень привода ГРМ.
2. Выверните пробку над зубчатым колесом ТНВД и вверните винт М6, чтобы зафиксировать его.

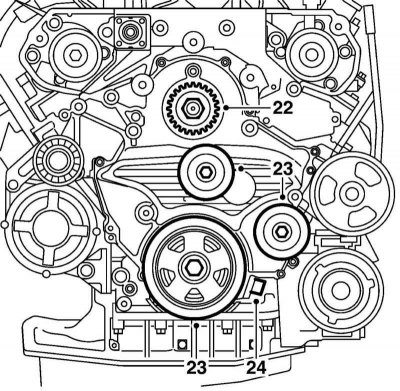

3. Снимите зубчатое колёсо ТНВД (22 на иллюстрации), шкив (23) коленчатого вала и разъедините разъём (24) датчика CKP.

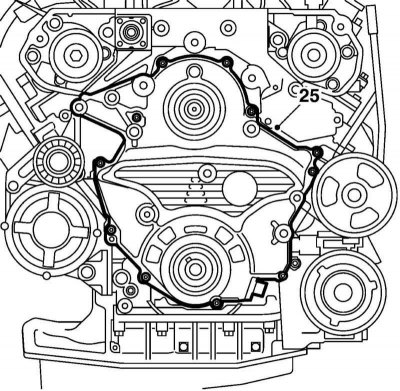

4. Снимите заднюю крышку ремня привода ГРМ, извлеките из неё сальники и очистите её сопрягаемые поверхности от прокладочных материалов.

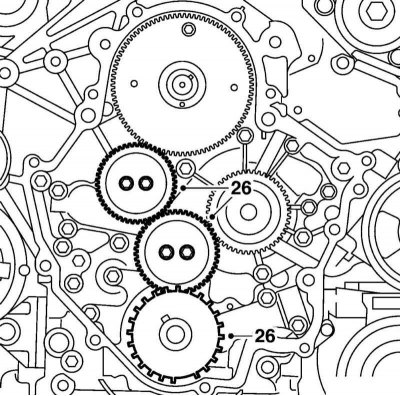

5. Снимите с коленчатого вала ротор датчика CKP и две промежуточные шестерни ТНВД.
Текст предоставил этот ресурс: autoinstruction.ru

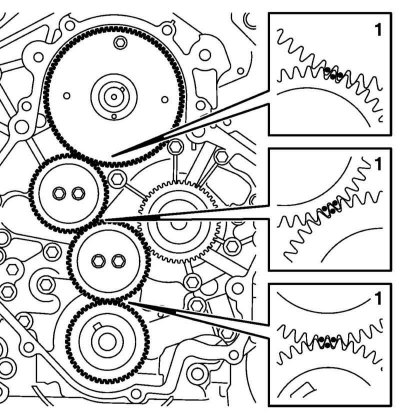

6. Установите шестерни привода ТНВД так, чтобы метки на них совпадали.
7. Установите снимавшиеся компоненты в последовательности, обратной последовательности демонтажа компонентов. При установке задней крышки ремня привода ГРМ нанесите на её сопрягаемые поверхности герметик (№ 87 81 841 по каталогу Saab).
