Двигатели 1,4 и 1,6 л
1. Порядок снятия крышки головки цилиндров иллюстрируется на фото.
2. Установка выполняется в обратном порядке. Тщательно очистите внутреннюю поверхность крышки от смолистых отложений. Уложите прокладку в канавку на крышке, проследив за правильностью ее положения по всей длине (смотрите фотографию). Вставьте уплотнители болтов, закрепив их смазкой (смотрите фотографию). Смажьте герметиком поверхности задних крышек опорных шеек распредвалов и полукруглые заглушки.
(Источник расположен на сайте: «www.Autoinstruction.ru»)
Двигатель 1,8 л
3. Снимите кожух двигателя, удалив штифты.
4. Отпустите хомуты и отсоедините шланги системы вентиляции картера (смотрите фотографию). Снимите модуль зажигания (Глава 5Б).

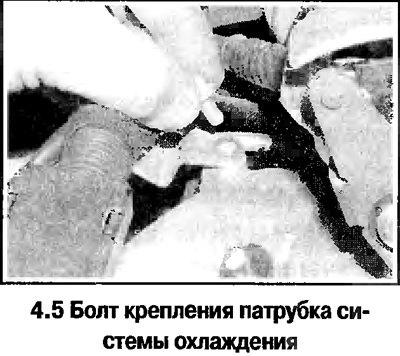

5. Отсоедините от крышки провод датчика температуры и шланг от корпуса термостата, затем отверните болты и снимите кронштейн патрубка системы охлаждения, отведите патрубок в сторону (смотрите фотографию).
6. Отверните болты и снимите крышку, достаньте уплотнитель.
7. Установка выполняется в обратном порядке. Тщательно очистите внутреннюю поверхность крышки от смолистых отложений. Уложите прокладку в канавку на крышке, проследив за правильностью ее положения по всей длине (смотрите фотографию). Установите по месту уплотнительные кольца. Присоедините к термостату и закрепите патрубок системы охлаждения (смотрите фотографию). Восстановите уровень жидкости в системе охлаждения.
Двигатель 2,0 л
8. Снимите корпус воздушного фильтра (Глава 4А).
9. Снимите верхнюю крышку ремня.
10. Отсоедините от крышки шланги (смотрите фотографию).
11. Отверните винты и снимите кожух, закрывающий свечи зажигания, отсоедините от свеч провода.
12. Отверните болты и снимите крышку, достаньте уплотнители и заглушки.
13. Установка выполняется в обратном порядке. Тщательно очистите внутреннюю поверхность крышки от смолистых отложений. Уложите прокладку в канавку на крышке, проследив за правильностью ее положения по всей длине. Вставьте уплотнители болтов, закрепив их смазкой (смотрите фотографию). Смажьте герметиком поверхности задних крышек опорных шеек распредвалов и полукруглые заглушки.
