Примечание. Крышка головки цилиндров закреплена болтами Ribe, которые внешне по-, хожи на болты Тогх, но для их выворачивания требуются различные инструменты.
Снятие
Снимите крышку воздушного фильтра и отсоедините от нее воздухозаборный патрубок (рис. 3.17).

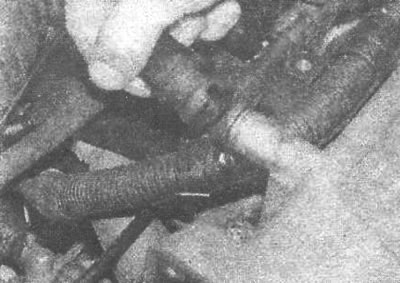

Рис. 3.17. Отсоединение воздухозаборного патрубка от крышки воздушного фильтра
Выверните три болта верхнего крепления крышки двигателя и один болт заднего крепления крышки, расположенный за кожухом зубчатого ремня. Снимите крышку с двигателя.
Выверните два болта, крепящие кронштейны жгута проводов к задней части головки цилиндра, и переместите жгут проводов в сторону (рис. 3.18).
Рис. 3.18. Выворачивание болта крепления кронштейна жгута проводов к задней части головки цилиндра
Если свечи зажигания были предварительно вывернуты как часть другой процедуры, чистыми тряпками закройте отверстия для свечей зажигания.
Выверните два верхних болта Allen, крепящие верхний кожух зубчатого ремня к крышке головки цилиндров. Не требуется полное снятие кожуха зубчатого ремня.
Выверните шесть болтов Ribe крепления крышки головки цилиндров и снимите ее, при этом отметьте расположение болтов (рис. 3.19, 3.20). Если крышка сидит плотно, не снимайте ее, вставляя между ней и головкой цилиндров острые предметы. Отделите крышку от головки цилиндров легкими постукиваниями по периметру крышки капроновым молотком.
Рис. 3.19. Выворачивание болта крепления крышки головки цилиндров | Рис. 3.20. Снятие крышки головки цилиндров |
Замените прокладку крышки головки цилиндров.
Очистите привалочные поверхности крышки и головки цилиндров, при этом соблюдайте осторожность, чтобы не повредить очищаемые поверхности.
Установка
Перед установкой крышки головки цилиндров достаньте фильтр системы вентиляции картера, промойте его в растворителе и установите на место (рис. 3.21).
Рис. 3.21. Извлечение фильтра системы вентиляции картера из крышки головки цилиндров
Установите новую прокладку на головку цилиндров и убедитесь, что она правильно расположена.
Установите крышку головки цилиндров на прокладку, при этом не сместите прокладку.
Вставьте болты в крышку и постепенно и последовательно затяните их требуемым моментом.
Дальнейшая установка проводится в последовательности, обратной снятию.
