Фаза регулировки зазора
Пружина (1, рис. 3.3) поддерживает в тесном контакте все детали гидравлического толкателя, обеспечивающие подачу масла. Масло под давлением системы смазки, находящееся в камере (В), открывает шарик (2) и заполняет камеру высокого давления (А) таким образом, что любое увеличение клапанного зазора будет систематически компенсироваться. В случае появления зазора между кулачком распределительного вала и гидравлическим толкателем пружина (1) выдвигает поршень (3) и таким образом головку поршня (4) из корпуса (5), в результате чего компенсируется зазор, при этом одновременно создается разрежение в камере (В). Так как полость гидравлического толкателя каналами соединена с системой смазки двигателя, открывается клапан (2) для увеличения объема масла в камере (В), после чего клапан (2) закрывается.

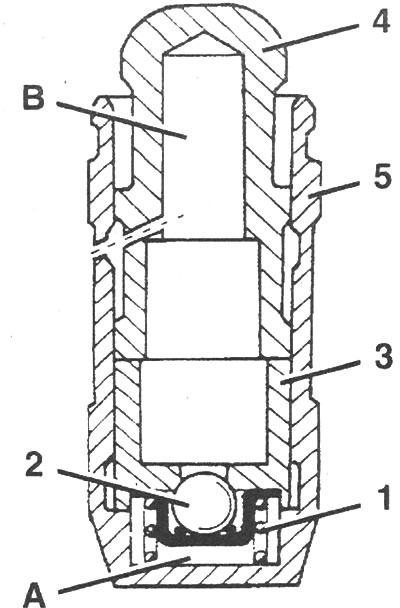

Рис. 3.3. Гидравлический толкатель: А - камера высокого давления; В - верхняя камера; 1 - пружина; 2 - шариковый клапан; 3 - поршень; 4 - головка поршня; 5 корпус
Функционирование гидравлических толкателей в фазе сжатия
Во время активной фазы, когда кулачок распределительного вала воздействует на головку поршня, поршень (3) мгновенно передает усилие на пружину клапана, при этом повышается давление в камере (В). Когда клапан (2) закрыт, совокупность корпуса (5) и поршня (3) теоретически несжимаема и, таким образом, может передать воздействие кулачка распределительного вала на клапан.
