Общие параметры
Топливо
См. Спецификации к Главе 1.
Топливный бак
См. Спецификации к Главе 1.
Удельный расход топлива/эмиссия СО2
См. Спецификации к Главе «Органы управления и приемы эксплуатации».
Тип системы питания
Подробная информация приведена в Разделах 1, 13 и 16.
Бензиновые модели
Все модели оборудованы системой распределенного последовательного впрыска под управлением ЕСМ. Впрыск осуществляется во впускные порты цилиндров.
Дизельные модели
Все модели оборудованы системой непосредственного впрыска с общей топливораспределительной магистралью («Common Rail») с электронной системой управления.

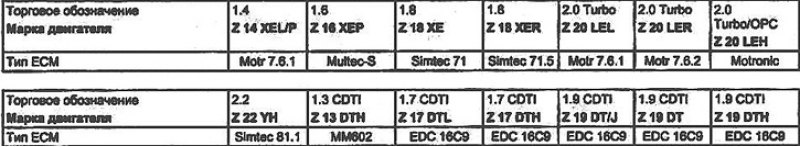

Тип системы управления двигателем (ЕСМ)
Технические характеристики системы питания
- Тип топливного насоса низкого давления — Электрический, погружной, помещается внутри топливного бака
- Дизельные модели и бензиновые модели с турбокомпрессором — ТНВД «Common Rail» (без функции распределения топлива)
Регулировочные данные
Как на бензиновых так и на дизельных моделях управление системой питания осуществляется электронными устройствами. Регулирование любых параметров системы питания должно производится только на СТО с использованием специального диагностического оборудования.
Усилия затягивания резьбовых соединений, Нм
Все двигатели
Гайки крепления педали газа — 12
Гайки крепления элементов системы выпуска отработавших газов
- Гайки приемной трубы (двигатель Z22YH) — 45
- Гайки приемной трубы (все остальные) — 20
- Гайки крепежных хомутов — 50
Бензиновые двигатели
- Крепления топливораспределительной магистрали — 8
- Болты крепления модуля ЕСМ/провода «массы» — 8
- Штуцерные гайки крепления топливопроводов к топливораспределительной магистрали — 15
Z16XEP
- Гайки крепления выпускного коллектора — 22
- Докаталитический лямбда-зонд — 40
- Болты крепления защиты выпускного коллектора — 8
Двигатель Z14XEP
- Болты крепления защиты выпускного коллектора — 8
- Болты крепления кронштейна каталитического преобразователя — 15 Нм
Дизельные двигатели
- Гайки хомута крепления топливного фильтра — 25
- Штуцерные гайки топливных линий форсунок — 25
[Источник статьи доступен на портале Autoinstruction.ru]
Двигатель Z13DTH
- Свечи накаливания — 10
- Гайки крепления ТНВД — 15
Двигатели Z17DT(L/H)
- Свечи накаливания — 17.5
- Гайка крепления зубчатого колеса привода ТНВД 70
- Болты крепления форсунок — 38
- Защита выпускного коллектора — 12
Двигатель Z19DTH
- Свечи накаливания — 8
- Гайки крепления ТНВД — 25
- Сажеулавливающий фильтр
- Крепление переднего стыка — 20
- Накидная гайка датчика температуры — 55
- Гайка крепежного хомута задней секции выпускного тракта — 45
