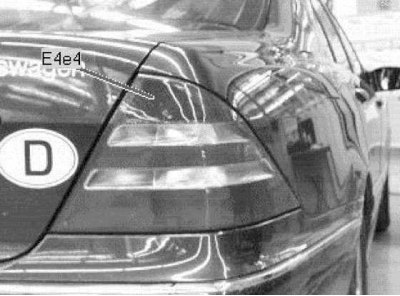

Стоп-сигнал Е4е4 в заднем фонаре
Гидравлическая тормозная система состоит из главного тормозного цилиндра, усилителя тормоза и дисковых тормозов передних и задних колес. Тормозная система имеет два контура. Один контур воздействует на передние тормоза, другой - на задние. При отказе одного из контуров, например, вследствие утечки жидкости торможение автомобиля осуществляется другим контуром. Давление жидкости в обоих контурах создается сдвоенным главным тормозным цилиндром, действующим от педали тормоза.
Описание работы систем антиблокировки тормозов ABS, усилителя экстренного торможения BAS и электронной программы стабилизации устойчивости (противозаносной системы) приведено в Руководство по эксплуатации.
Резервуар с тормозной жидкостью находится под главным тормозным цилиндром, он снабжает жидкостью всю гидросистему торможения.
Усилитель тормоза аккумулирует часть вакуума, создаваемого во всасываемом трубопроводе двигателя. Так как у дизельного двигателя отсутствует необходимый вакуум на всасывании, автомобили с дизельным двигателем имеют специальный вакуумный насос. С помощью соответствующего клапана при необходимости усилие на педали тормоза увеличивается благодаря действию вакуума.
Стояночный тормоз с педальным приводом воздействует через тросы на тормоза задних колес. Так как в качестве стояночного тормоза дисковый тормоз не работает, то на задних колесах дополнительно установлены барабанные тормоза, встроенные в дисковые тормоза. Барабанные тормоза приводятся в действие только от педали стояночного тормоза.
Меры безопасности
При чистке тормозной системы выделяется пыль, которая может принести вред здоровью человека, поэтому вдыхать тормозную пыль нельзя.
Работа с тормозной системой требует особой чистоты и точного соблюдения инструкций. При отсутствии необходимого опыта целесообразно обратиться на СТО.
Примечание. При движении по мокрым дорогам необходимо периодически нажимать на педаль тормоза для удаления влаги с дисков тормозов.
В процессе вращения колеса влага под действием центробежной силы сбрасывается с тормозных дисков, но остается пленка силикона, продукты истирания резины, смазка и прочие загрязнения, уменьшающие эффективность тормозов.
После установки новых тормозных колодок последние должны приработаться. Поэтому первые 200 км пробега не следует без необходимости сильно тормозить.
Дисковые тормоза, имеющие коррозию, при торможении создают эффект тряски, не исчезающий со временем. В этом случае необходимо заменить тормозные диски.
Пригорание грязи к поверхности тормозных колодок и дождевые канавки приводят к образованию борозд на поверхности тормозных дисков, что приводит к снижению эффективности торможения.
