Разборка

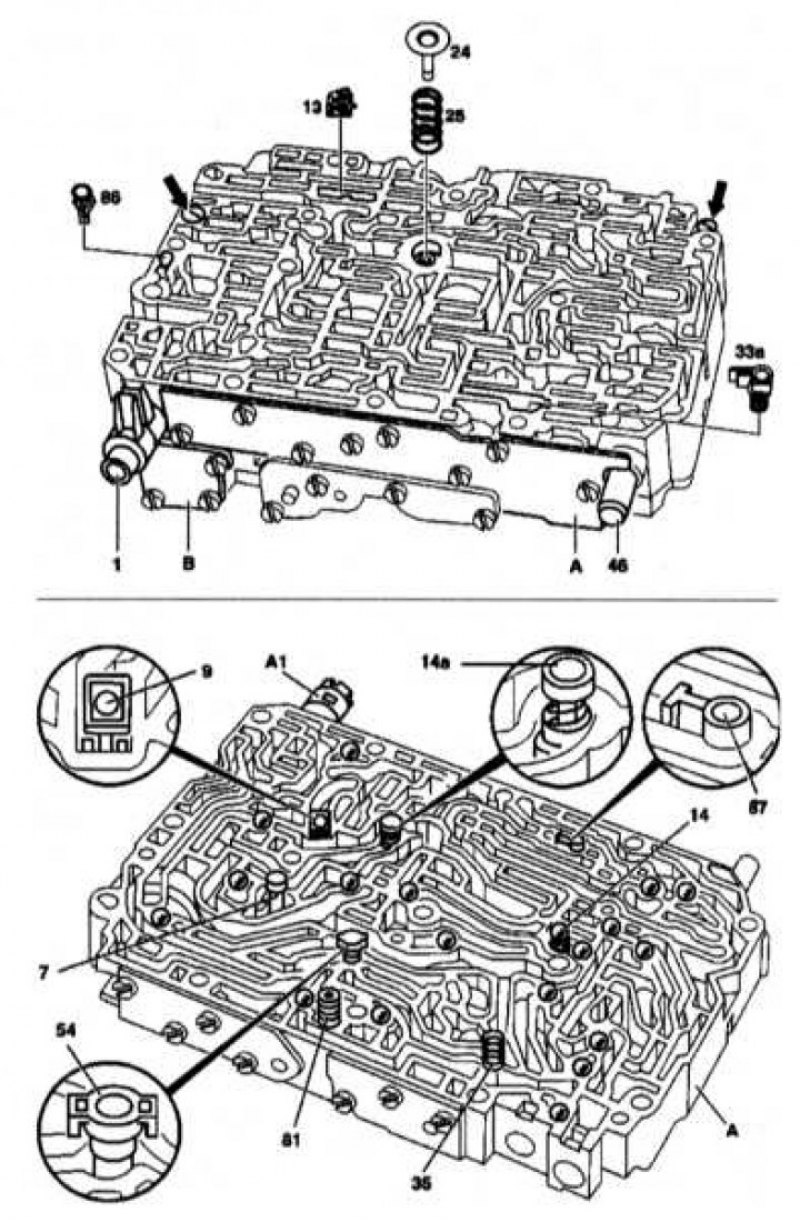

Конструкция клапанной сборки АТ: 1 - Клапан переключения передач; 7 - Блокировочный клапан К1; 9 - Перепускной клапан без отверстия (белый); 13 - Язычковый возвратный клапан с отверстием; 14 - Шарики; 14a - Клапан давления; 24 - Возвратный клапан вторичного насоса; 33a - Экран клапана переключения B2; 35 - Пружина; 46 - Клапан управления давлением; 54 - Перепускной клапан; 81 - Фильтр; 86 - Сливной клапан LB3; 87 - Дроссельный клапан К2; A - Корпус клапанов; А1 - Клапан переключения передач; B - Корпус демпфера

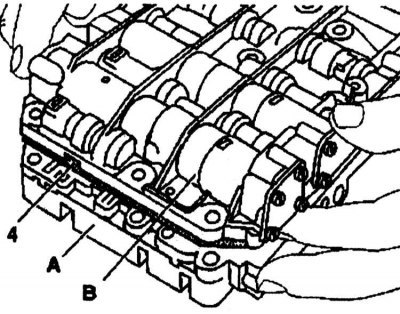

Снятие корпуса демпфера (В) с промежуточной пластиной: 4 - Промежуточная пластина; A - Корпус клапанов; B - Корпус демпфера

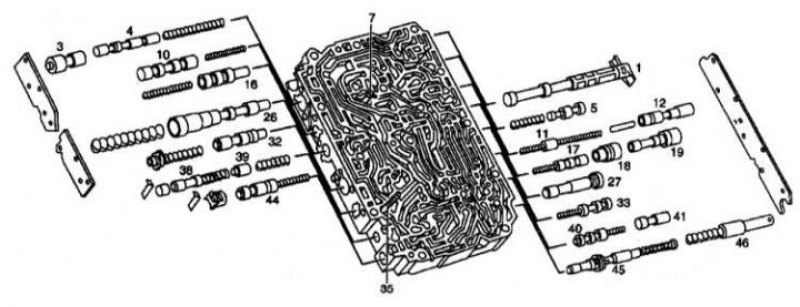

Конструкция клапанной сборки АТ: 1 - Клапан переключения передач; 3 - Поршень управляющего клапана 2-3; 4 - Управляющий клапан 2-3; 5 - Регулировочный клапан приспосабливаемости преобразователя вращения; 7 - Блокировочный клапан К1; 10 - Клапан переключения В1; 11 - Поршень управляющего клапана 3-4; 12 - Управляющий клапан 3-4; 16 - Регулировочный клапан основного давления; 17 - Клапан управления 1-2; 18 - Втулки управляющего клапана 1-2; 19 - Поршень управляющего клапана 1-2; 26 - Регулировочный клапан рабочего давления; 27 - Пробка; 32 - Регулировочный клапан давления при полном открывании дроссельной заслонки; 33 - Клапан переключения В2; 35 - Палец переключения давления смазки; 38 - Регулировочный клапан В1; 39 - Поршень регулировочного клапана 81; 40 - Клапан включения понижающей передачи (kick-down); 41 - Клапан переключения регулятора давления; 44 - Вакуумный клапан регулятора давления; 45 - Регулировочный клапан регулятора давления; 46 - Поршень регулировочного клапана регулятора давления

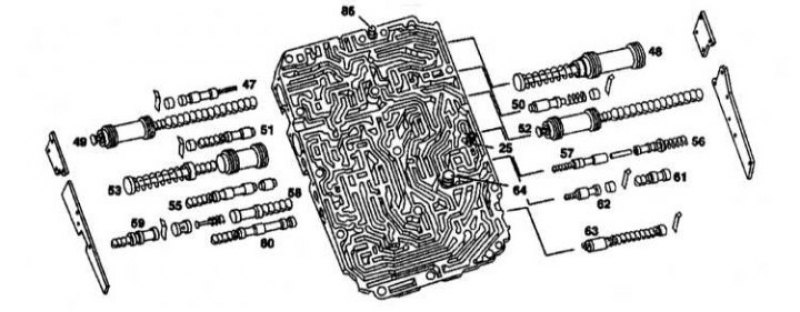

Конструкция клапанной сборки АТ: 25 - Редукционный клапан; 47 - Регулировочный клапан давления переключения; 48 - Демпфер К1; 49 - Демпфер К2; 50 - Регулировочный клапан демпфера К1; 51 - Регулировочный клапан демпфера К2; 52 - Демпфер В1; 53 - Включающий демпфер; 55 - Блокировочный клапан DV2; 56 - Клапан переключения при торможении двигателем; 57 - Регулировочный клапан В1; 58 - Регулировочный клапан включающего демпфера; 59 - Клапан переключения К2; 60 - Предохранительный клапан В2; 61 - Блокировочный клапан тормоза переключения; 62 - Блокировочный клапан RV1; 63 - Демпфер понижающей передачи (kick-down); 64 - Клапан регулировки давления смазки; 85 - Клапан ограничения давления
1. Отверните болты.
2. Снимите клапаны (13), (24), (86) и экран (33a).
3. Закрепите корпус клапанов (A) и корпус демпфера (В) вместе и переверните их.
4. Осторожно поднимите корпус демпфера (В) с промежуточной пластиной.
5. Снимите все 19 шариков (14).
6. Снимите клапаны, фильтрующие и переключающие пальцы.
7. Отверните боковую крышку с корпуса клапанов.
8. Отрегулируйте давление при полном открывании дроссельной заслонки.
Сборка
Сборка проводится в порядке, обратном разборке. Затяните болты крепления (стрелки) так, чтобы обе части корпуса не могли перемещаться относительно друг друга.
