В случае разборки головки цилиндров с малым пробегом, но требующим снятия клапанов или распределительного вала, маслоотражательные колпачки и манжету тщательно осмотрите.
При наличии на рабочей кромке даже незначительных трещин, надрывов, следов отслоения от арматуры, затвердевания или деформации, колпачки или манжету замените.

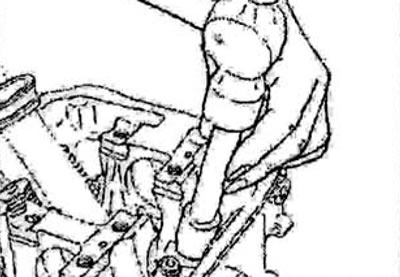

Рис. 4.3.54
Проверьте состояние клапанов, седел, направляющих втулок, пружин клапанов, произведите необходимый ремонт и установите клапаны на место в последовательности, обратной разборке.

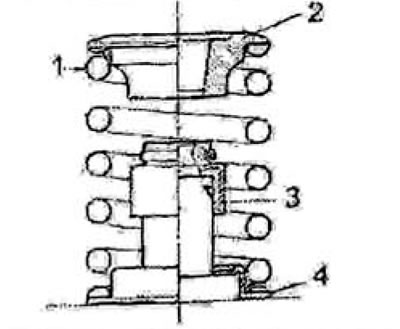

Рис. 4.3.55. Пружина клапана: 1 - пружина клапана; 2 - верхняя тарелка пружины клапана; 3 - маслоотражательный колпачок клапана; 4 - опорная шайба пружины.

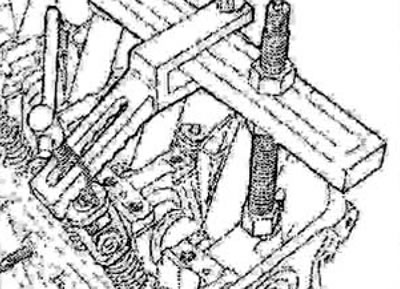

Рис. 4.3.56
Проверьте болты крепления головки цилиндров. При многократном использовании болты вытягиваются. Проверьте длину болта от головки и если эта длина больше 99,4 мм, болт замените.
Наживите и закрутите болты крепления головки цилиндров с рекомендуемым крутящим моментом.

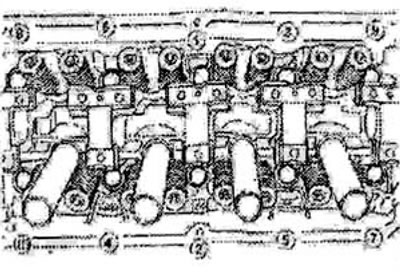

Рис. 4.3.57. Последрвательность затяжки болтов головки цилиндров.
Оригинал опубликован на онлайн-портале Autoinstruction.ru

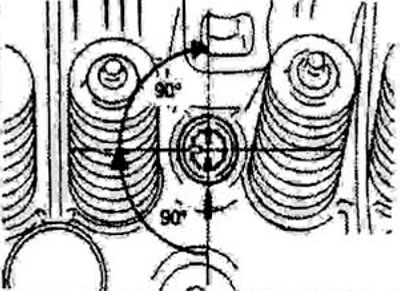

Рис. 4.3.58
