Снятие
1. Установите коробку передач преобразователем вращения вверх.
2. Поверните пластиковый палец преобразователя вращения на 1/4 оборота против часовой стрелки.

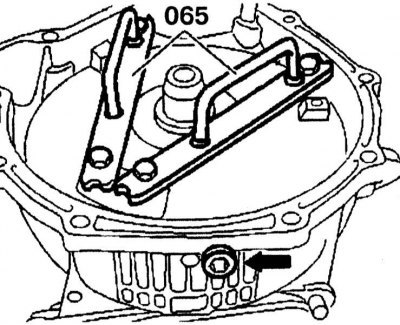

3. Приверните ручки (065) на преобразователе вращения
4. Извлеките преобразователь вращения.
Проверка
Корпус преобразователя вращения имеет следующие номинальные габаритные размеры:
| Диаметр, мм | 270 |
| Высота, мм | |
| Новая сборка | 120.7 |
| Предельно допустимое значение | 121.5 |
1. Установите преобразователь вращения в сборе со вторичным насосом ведущим фланцем вверх на измерительную плиту (05).

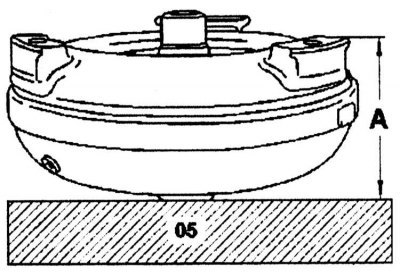

2. Измерьте габаритную высоту «A» корпуса преобразователя вращения. Если результат измерения превышает предельное допустимое значение, замените преобразователь.
Установка

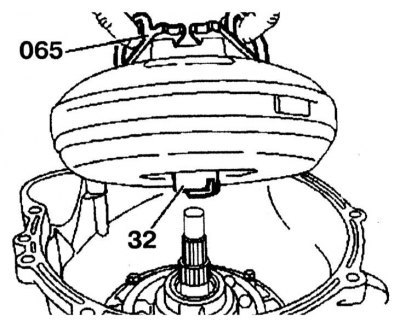

1. Смажьте фланец (32) средством Molykote.
Материал опубликован ранее на (Autoinstruction)
2. Установите пластиковый палец и поверните его на 1/4 оборота по часовой стрелке.
3. Отверните ручки (065) от преобразователя вращения.

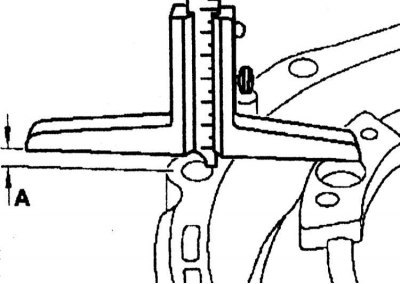

4. При помощи штангенциркуля измерьте величину выступания «A» преобразователя вращения над сопрягаемой поверхностью картера трансмиссии. Номинальное значение составляет 9.6 мм.
