Примечание. Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом.
Общие параметры
| Тип | 5-ступенчатая, с электронным управлением переключением передач |
| Обозначение | 722.5 или 722.6 |
| Передаточные отношения 722.6 | |
| S500 | |
| 1-я передача | 3.59 : 1 |
| 2-я передача | 2.19 : 1 |
| 3-я передача | 1.41 : 1 |
| 4-я передача | 1.00 : 1 |
| 5-я передача | 0.83 : 1 |
| Задняя передача | 3.16 : 1 |
| Главная передача | 2.82: 1 |
| S320 | |
| 1-я передача | 3.93 : 1 |
| 2-я передача | 2.41 : 1 |
| 3-я передача | 1.49 : 1 |
| 4-я передача | 1.00 : 1 |
| 5-я передача | 0.83 : 1 |
| Задняя передача | 3.16 : 1 |
| Главная передача | 3.07: 1 |
| Тип ATF | См. Спецификации к Главе Текущее обслуживание |
| Объем ATF, л | См. Спецификации к Главе Текущее обслуживание |
| Давления в гидросистеме АТ 722.5 | |
| Вакуумный модулятор | черный |
| Модулирующее давление, Бар | 4.0 |
| Рабочее давление, Бар | 14.4±1 |
| Давление в центробежном регуляторе, Бар | |
| На скорости 30 км/час | 0.90 |
| На скорости 56 км/час | 2.30 |
| Диаметр гидротрансформатора, мм | 270 |
Усилия затягивания резьбовых соединений, Нм
722.5
| Сливная пробка в поддоне трансмиссии | 22 |
| Сливная пробка гидротрансформатора | 14 |
| Болт крепления гидротрансформатора к опорной пластине | 42 |
| Болт крепления вакуумного узла | 8 |
| Болт крепления вторичного насоса к картеру АТ | 8 |
| Болт крепления вторичного насоса к передней крышке | 20 |
| Болт крепления задней крышки | 13 |
| Гайка крепления фланца выходного вала | 120 |
| Датчик защиты от перегрузки | 70 |
| Болт крепления фланца К2 к картеру АТ | 11 |
722.6
| Сливная пробка гидротрансформатора | 16 |
| Болт крепления гидротрансформатор к ведущему диску М8 | 42 |
| Сливная пробка в поддоне трансмиссии | 20 |
| Гайка крепления карданного вала к коробке передач М12 | 60 |
| Болт крепления электромагнитного клапана к пластине переключения передач | 8 |
| Болт крепления крышки корпуса клапанов к корпусу клапанов М6х30 | 8 |
| Болт крепления боковой крышки к крышке корпуса клапанов и корпусу клапанов М4х12 | 4 |
| Болт крепления корпуса трансмиссии к корпусу гидротрансформатора | 20 |
| Болт крепления поддона к корпусу трансмиссии | 8 |
| Гайка крепления фланца выходного вала | 200 |
| Болт крепления электрогидравлического блока управления к корпусу трансмиссии | 8 |
| Болт крепления многодискового тормоза В2 к корпусу трансмиссии | 16 |
| Болт крепления собачки к рычагу селектора переключения передач | 8 |
| Болт крепления рычага селектора переключения передач к кузову | 6 |

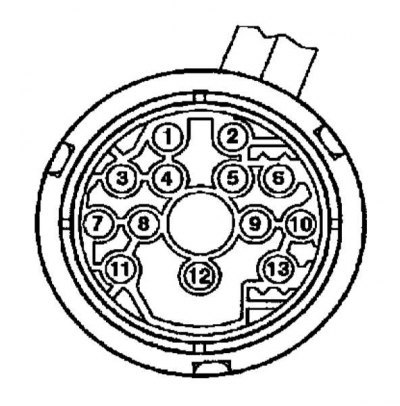

Назначение контактов 13-контактного разъема трансмиссии
| 1 | Датчик 3 оборотов (Y3/6n3) |
| 2 | Э/магнитный клапан регулировки модулирующего давления (Y3/6y1) |
| 3 | Датчик 2 оборотов (Y3/6n2) |
| 4 | Входной сигнал датчика температуры (Y3/6b1) и контакта блокировки стартера (Y3/6s1) |
| 5 | — |
| 6 | Напряжение питания э/магнитных клапанов |
| 7 | Напряжение питания датчика |
| 8 | Э/магнитный клапан переключения передач 2-3 (Y3/6y5) |
| 9 | Э/магнитный клапан переключения передач 3-4 (Y3/6y4) |
| 10 | Э/магнитный клапан регулировки давления переключения (Y3/6y2) |
| 11 | Э/магнитный клапан (блокировки преобразователя вращения) (Y3/6y6) |
| 12 | Корпус датчика |
| 13 | Э/магнитный клапан переключения передач 1-2/4-5 (Y3/6y3) |
