Проверка фаз газораспределения (Mercedes S-Class W140)

0

Примечание. См. также Раздел Привод ГРМ - общая информация, обслуживание компонентов.

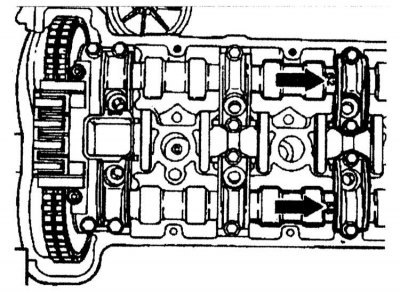

1. Проверьте коды распределительных валов. Код распределительного вала выбит на шейке 3-го подшипника и на фланце распределительного вала.

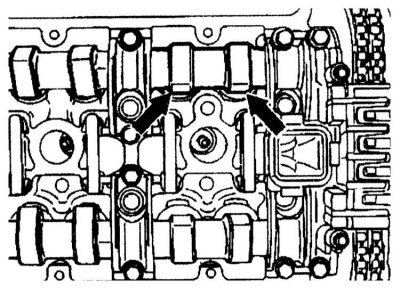

2. Установите кулачок цилиндра 1 или 6 рабочим выступом вверх так, чтобы он не нажимал на гидрокомпенсатор.

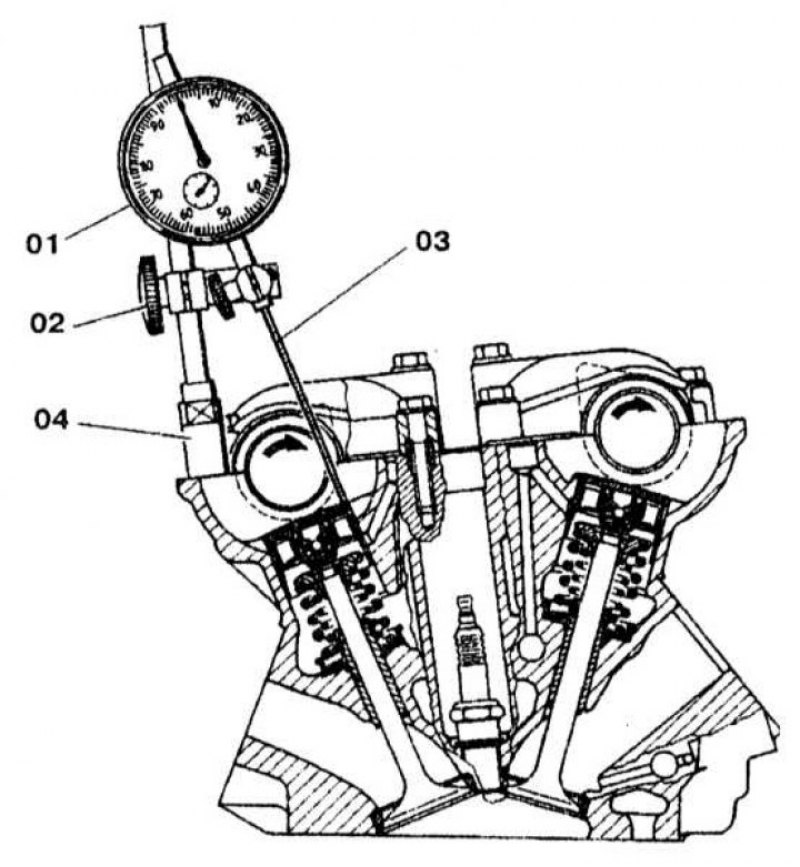

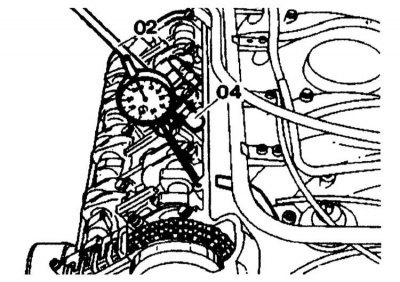

3. Установите фиксатор (02) резьбовой втулкой (04) на контактную поверхность головки блока цилиндров проверяемого распределительного вала.

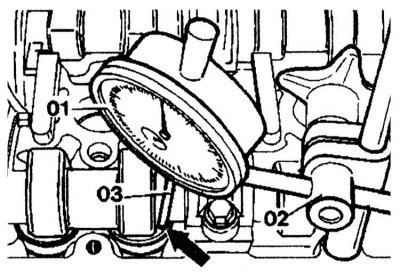

4. Установите цифровой прибор (01) со щупом (03) (80 мм) на фиксатор (02) с левой стороны проверяемого распределительного вала. Установите щуп с предварительным натягом 3 мм и под углом 90° к гидрокомпенсатору.



Смотрите полную версию на сайте: www.AutoInstruction.ru

5. Вращайте коленчатый вал с помощью ключа в направлении вращения до тех пор, пока цифровой прибор не покажет подъем клапана на 2 мм. В этом положении проверьте фазу открывания проверяемого клапана по шкиву коленчатого вала и сравните с данными в приведенной ниже таблице.
