Снятие

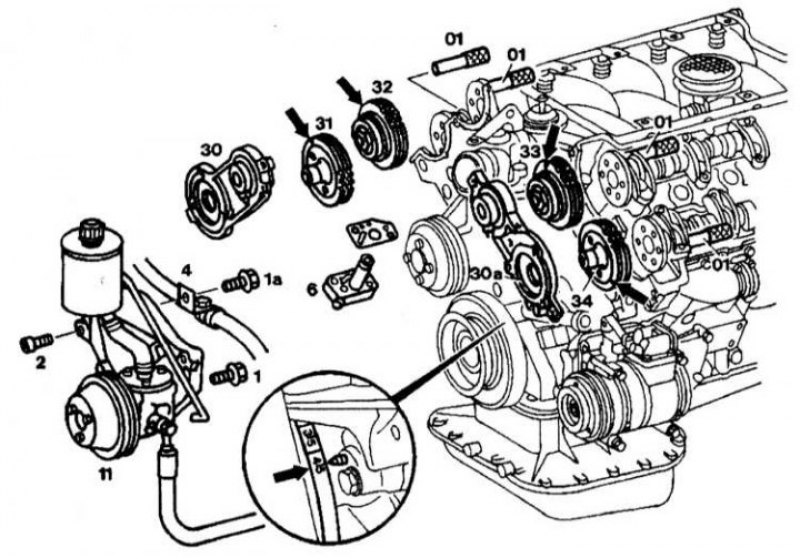

Детали установки крышки цепи привода ГРМ (1 из 3), приведение двигателя в положение 45° перед ВМТ поршня первого цилиндра (стрелка): 1, 1a, 2 - Болты; 01 - Стержни; 4 - Кронштейн; 6 - Натяжитель цепи привода ГРМ; 11 - Рулевой насос; 31, 34 - Звездочки выпускных распределительных валов; 32, 33 - Регуляторы распределительных валов; 30, 30a - Крышки
Детали установки крышки цепи привода ГРМ (2 из 3): a, b, d, с - Болты; 01 - Стержни; 02 - Съемник; 03 - Резьбовая вставка; 3 - Водяной насос; 14 - Крышка переднего сальника коленчатою вала; 15 - Сальник коленчатого вала; 35 - Пробка; 36 - Сальник; 37 - Палец натяжного рычага; 33 - Натяжной рычаг
1. Приведите двигатель в положение 45° перед ВМТ поршня первого цилиндра.
2. Заблокируйте распределительные валы с помощью стержней (01).
3. На левой головке блока цилиндров выверните болты (1), (1a) и (2). Закрепите сбоку опорную пластину с насосом усилители рулевого управления (11) и присоединенными трубками.
4. Снимите передние крышки (30) и (30a).
5. Пометьте взаимное положение звездочек (31), (32), (33) и (34) распределительных валов и цепи привода ГРМ (стрелки).
6. Снимите натяжитель (6) цепи привода ГРМ.
7. Снимите регуляторы распределительных валов (32), (33) и звездочки выпускных распределительных валов (31) и (34).
8. Снимите шкив коленчатого вала.
9. Отверните болты крепления поддона и опустите его.
10. Снимите насос системы охлаждения (3).
11. Отверните пробку (35) с уплотнительным кольцом (36).
12. Снимите с помощью съемника (02) и резьбовой вставки (03) палец (37) натяжного рычага цепи привода ГРМ.
13. Снимите натяжной рычаг (38).
14. Отверните болты (a), (b), (d) и (e) крепления крышки цепи привода ГРМ.
15. Снимите передний сальник коленчатого вала (15).
16. Снимите масляный насос (25).
17. Отверните болты (f), (g) и (h) крепления крышки цепи привода ГРМ (9).
18. Снимите крышку цепи привода ГРМ (9).
Детали установки крышки цепи привода ГРМ (3 из 3), стрелками показаны места нанесения двигательного масла: f, g, h - Болты; 9 - Крышка цепи привода ГРМ; 23, 24 - Уплотнительные кольца; 25 - Масляный насос; 26 - Цепь привода масляного насоса; 27 - Звездочка коленчатого вала; 29, 29a - Втулки
Установка
Установка производится в порядке, обратном снятию. Протрите уплотнительные поверхности и смажьте их герметиком 002 989 47 20 10. Замените уплотнительные кольца (23) и (24), смажьте двигательным маслом прокладки. Замените передний сальник коленчатого вала.
