Разборка и сборка электронно-регулируемой рулевой колонки (Mercedes S-Class W140)

0

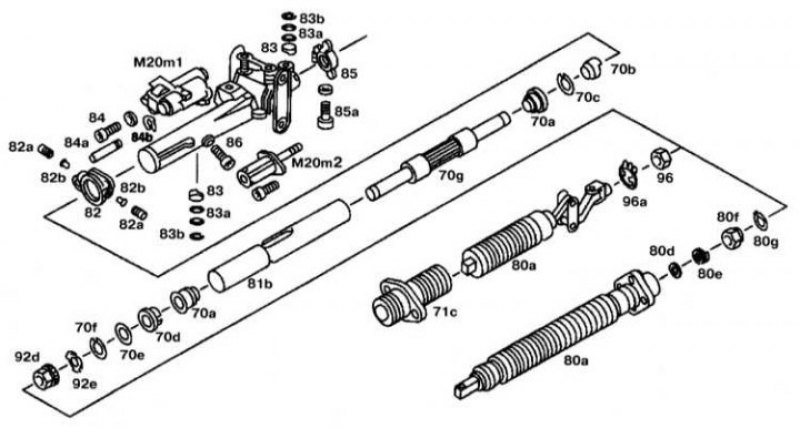

Разборка

1. Снимите рулевую колонку.

2. Снимите сальник (71c) с нижней части рулевого вала.

3. Отсоедините нижний рулевой вал (80a).

Проверка

1. Проверьте поперечное биение нижнего рулевого вала (80a).

2. Снимите нижний кронштейн (82).

3. Установите регулятор высоты в среднее положение.

4. Снимите привод регулировки наклона рулевой колонки (верх/низ) (М20m2).

5. Снимите телескопический привод регулировки (внутрь/наружу) (М20m1).

6. Снимите упор рулевой колонки (83).

7. Снимите кронштейн (85).

8. Отверните болт (86) крепления крышки и извлеките вниз внутреннюю трубу из наружной трубы.

9. Разберите внутреннюю трубу.

Сборка

1. Соберите внутреннюю трубу.

2. Смажьте внутреннюю трубу (81b) и вставьте ее снизу в наружную трубу.

3. Заверните в направляющую болт (86), совместив паз на внутренней трубе (81b) с болтом.

4. Установите телескопический привод регулировки (внутрь/наружу) (М20m1).

5. Далее сборка проводится в порядке, обратном снятию. Максимальное допустимое биение нижнего рулевого вала составляет 2.0 мм.
