Общая информация
Углы установки колес в значительной мере влияют на устойчивость автомобиля, износ шин и расход топлива. Значения углов приведены в Спецификациях.
Развал - это наклон колеса в вертикальной плоскости относительно средней линии автомобиля. Он может быть положительным, если колеса наклонены наружу или отрицательным, если колеса наклонены внутрь. Угол развала, в основном, влияет на равномерность износа шин передних колес. Если развал одного колеса положительный, а другого отрицательный, то автомобиль будет уводить в сторону при движении по прямой.
Схождение - боковое расстояние между колесами. Положительное схождение означает, что колеса спереди расположены ближе друг к другу, чем сзади при измерении на высоте средней точки колеса. Отрицательное схождение означает, что колеса спереди находятся на большем расстоянии друг от друга, чем сзади.
Поперечный наклон оси поворота колеса - это угол между осью наклона поворотного кулака и вертикалью, проведенной через точку крепления колеса, глядя в продольном направлении автомобиля.
За счет углов развала и поперечного наклона оси поворота точки касания колес с дорогой располагаются ближе к оси поворотного кулака. Этим поддерживается так называемое «плечо обкатки», тем легче управление автомобилем. Также удары от неровности покрытия меньше передаются на рулевое управление.
Продольный наклон оси поворота колеса. Ось, относительно которой происходит поворот колеса, размещается в пространстве так, что ее нижняя часть направлена вперед. Такой угол продольного наклона называется положительным. При положительном значении угла самовозврат колеса в среднее положение после поворота улучшается.
Условия проверки углов установки колес
Проверка углов установки автомобиля требует наличия смотровой ямы или специального измерительного подъемника. При проведении измерения необходимо выполнить следующие условия:
- Давление воздуха в шинах соответствует заданному;
- Передние колеса поставлены прямо;
- Автомобиль не загружен, топливный бак полностью заправлен;
- Подвески автомобиля сильно прожаты;
- Рулевое управление отрегулировано;
- Зазоры в сопряжении рулевых тяг лежат в пределах допустимых;
- Зазоры в сопряжении подвески лежат в пределах допустимых;
- Глубина рисунка протектора шин одной оси одинакова.
Регулировка передних колес
Развал и продольный наклон оси поворота колеса

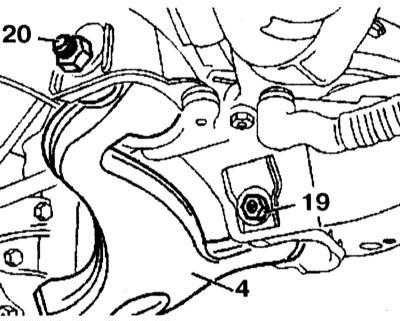

Регулировка развала и продольного наклона оси поворота передних колес - производится с помощью эксцентрикового болта
Регулировка развала проводится передним кулачковым болтом (19), а продольный угол наклона оси поворота колеса регулируется задним эксцентриковым болтом (20) на нижнем рычаге. При помощи того же болта осуществляется регулировка угла продольного наклона оси поворота колеса.
Схождение

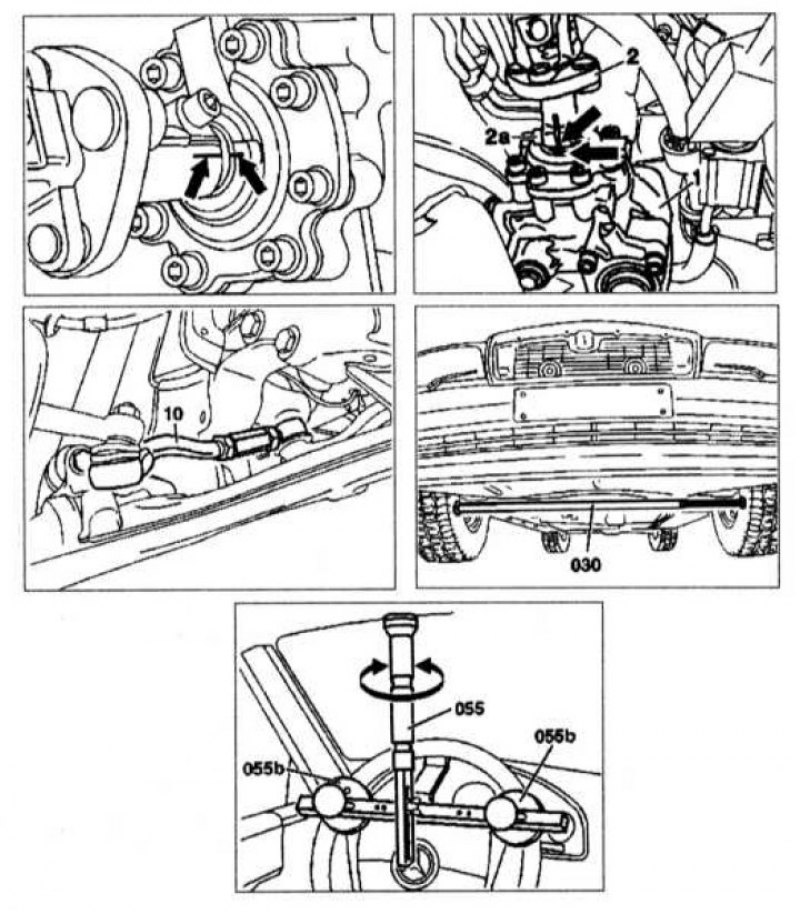

Проверка и регулировка схождения передних колес
1. Установите колеса в положение для прямолинейного движения с помощью устройства (055).
2. Проверьте центральное положение рулевого механизма и рулевого колеса (стрелки).
3. Установите линейку (030) между внутренними поверхностями передних колес.Проверьте схождение передних колес.
4. Регулировка схождения проводится вращением рулевых тяг (10). Номинальная величина схождения передних колес составляет 0°35' ± 10' (см. Спецификации).
Регулировка задних колес
Развал
Величина развала задних колес зависит от высоты дорожного просвета (клиренса). Регулировочные параметры приведены в Спецификациях) к настоящей Главе.
Схождение

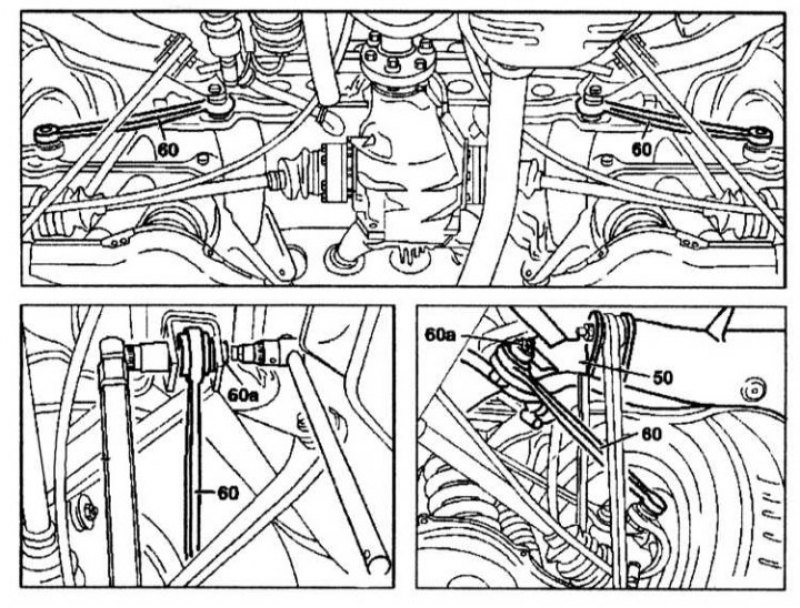

Регулировка схождения задних колес
Схождение задних колес регулируется эксцентриковыми болтами (60а) на левой и правой тягах (60) на опоре задней подвески (50).
Проверка клиренса кузова автомобиля

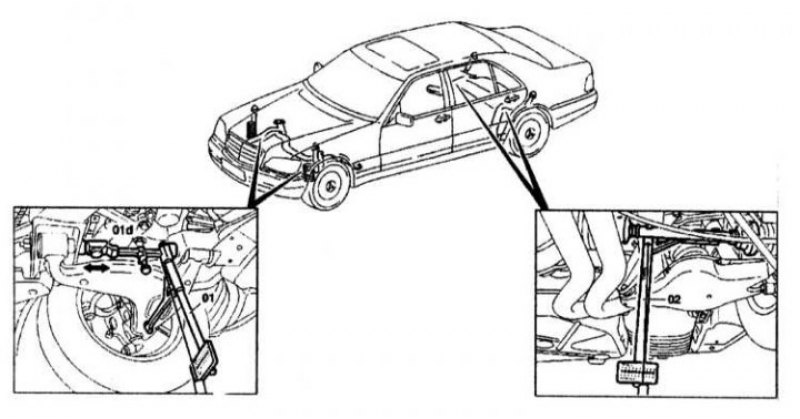

Проверка клиренса кузова автомобиля
Клиренс передней подвески автомобиля проверяется с помощью измерительного устройства (01) между эксцентриковыми болтами крепления нижнего рычага.
Клиренс задней подвески автомобиля проверяется с помощью устройства (02), прикрепленного на приводной вал задней оси.
