Регулировке подлежит только сходимость передних колес.
Геометрией подвески и ее жесткостью определяется возможность ограничения вертикальных перемещений кузова и уменьшения угловых колебаний вокруг поперечной и продольной осей. Передние колеса поворачиваются вокруг наклонных осей, чье положение определяется шарнирами и деталями подвески автомобиля. Наиболее важными является перечисленные ниже кинематические установки колесных сборок по отношению к рулевому управлению и передаче сил между шинами и дорожным покрытием. Углы установки колес в значительной мере влияют на устойчивость автомобиля, износ шин и расход топлива. Номинальные значения подлежащих проверке и регулировке углов установки колес рассматриваемых в настоящем Руководстве автомобилей приведены в Спецификациях в начале Главы Подвеска и рулевое управление.
Сходимостью (схождением) называется проекция на горизонтальную плоскость угла между плоскостью симметрии автомобиля и плоскостью колесной сборки, проходящей через центр шины управляемого колеса; может быть также определена разность расстояний между передними и задними бортами ободов колес. Сходимость оказывает влияние на прямолинейность движения автомобиля и на его управляемость, а на переднеприводных моделях компенсирует результирующие кинематические изменения геометрии подвески, определяемые воздействием силы тяги. При нулевой сходимости расстояние между передними краями колес равно расстоянию между их задними краями.

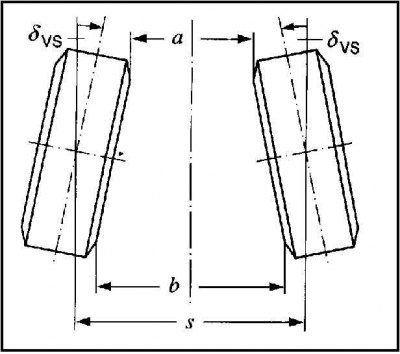

Сходимость передних колес
δVS — Угол схождения колес
а — Расстояние между передними краями колес
b — Расстояние между задними краями колес
s — Колея
b – а — Сходимость
Развалом называется угол наклона колеса по отношению к дорожному покрытию в вертикальной плоскости. Если верхняя часть колеса наклонена к оси симметрии автомобиля, развал называется отрицательным, и наоборот. Правильность регулировки развала определяет величину и положение пятна контакта протекторов с дорожным покрытием и позволяет компенсировать изменения в геометрии подвески, происходящие во время совершения поворотов и при движении автомобиля по неровному дорожному покрытию.

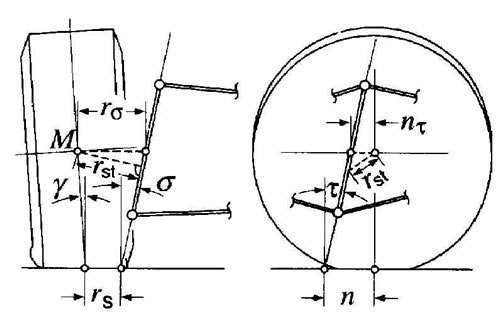

Углы установки колеса
М — Центр колесной сборки
rst — Кинематическая длина цапфы
nτ — Продольное смещение оси поворота колеса
n — Положительное плечо стабилизации
γ — Угол продольного наклона оси поворота колеса
rσ — Поперечное смещение оси поворота колеса
rS — Плечо обкатки
τ — Угол развала колес
σ — Угол поперечного наклона оси поворота колеса
Кинематическая длина цапфы представляет собой кратчайшее расстояние между центром управляемого колеса и осью его поворота.
Плечом стабилизации называется расстояние между точкой контакта колеса и точкой пересечения оси его поворота с дорожным покрытием на виде сбоку, определяющее величину стабилизирующего момента и влияющее на курсовую устойчивость автомобиля и на распределение сил в рулевом управлении при совершении поворотов.
Выбегом называется угол продольного наклона оси поворота колеса, т.е., угол между осью поворота и вертикалью на виде сбоку. Вместе с углом поперечного наклона оси выбег оказывает влияние на изменение развала колес при измерении угла поворота рулевого колеса, а также на стабилизирующий момент.
Плечо обкатки определяется как расстояние между точкой контакта колеса с дорожным покрытием и точкой пересечения оси его поворота с дорожным покрытием на виде спереди. Плечо считается отрицательным, когда последняя из названных выше точек находится между центром и верхней частью колеса. Параметр оказывает влияние на степень воздействия сил торможения на рулевое колесо и на величину стабилизирующего момента, причем, отрицательное плечо обкатки увеличивает последний.
Угол поперечного наклона оси поворота колеса представляет собой угол между осью поворота колеса и вертикалью в плоскости поперечного сечения автомобиля. Наряду с выбегом и величиной продольного смещения оси поворота оказывает влияние на чувствительность рулевого управления.
Условия проверки углов установки колес
Проверка углов установки автомобиля требует наличия специально оборудованной эстакады. Перед началом проверки следует удостовериться в выполнении следующих условий:
- Давление воздуха в шинах соответствует номинальному;
- Передние колеса установлены прямолинейно;
- Автомобиль не загружен, топливный бак полностью заправлен;
- Элементы подвески автомобиля осажены с усилием;
- Рулевой привод правильным образом отрегулирован;
- Люфты в колесных подшипниках, наконечниках рулевых тяг и шаровых опорах подвески не выходят за допустимые пределы;
- Глубина протектора шин, установленных на колеса одной оси одинакова.
