- рулевая колонка требует замены;
- корпус рулевого управления и блокировки зажигания требует замены.
При необходимости снятия рулевого колеса обязательно используйте съемник.
Внимание! Наклонная рулевая колонка не подлежит обслуживанию. В случае дефекта наклонной рулевой колонки необходимо заменить рулевую колонку в сборе.
Прежде чем приступить к работе по снятию рулевой колонки, внимательно ознакомьтесь с информацией о подушках безопасности в разделе «Система пассивной безопасности автомобиля».
Общее описание и работа-системы
Рулевая колонка состоит из рулевого вала с карданными шарнирами и рулевого колеса. Наклонная рулевая колонка снабжена сферическим соединением, позволяющим осуществлять регулировку наклона. На рулевой колонке также расположены элементы управления:
- центральный переключатель света и сигнала поворота;
- выключатель стеклоочистителя/стек-лоомывателя;
- замок зажигания с блокировкой управления, блокировкой ключа зажигания и приемным блоком иммобилайзера двигателя. Блокировка зажигания и управления предотвращает возможность угона автомобиля.
Кроме функции управления, рулевая колонка обеспечивает также, наряду с надувной подушкой, функцию безопасности, так как при фронтальном столкновении она сминается и амортизирует энергию удара, тем самым обеспечивая безопасность водителя.
Снятие рулевого колеса
Внимание: для снятия рулевого колеса обязательно используйте съемник. Не пытайтесь снять его, прикладывая усилия или ударные нагрузки.

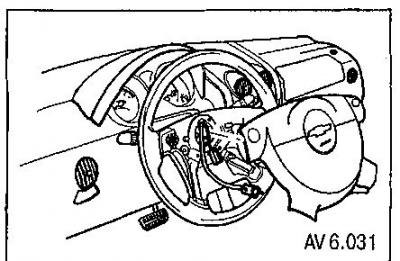

1. Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля».
2. Разъедините разъем модуля подушки безопасности.

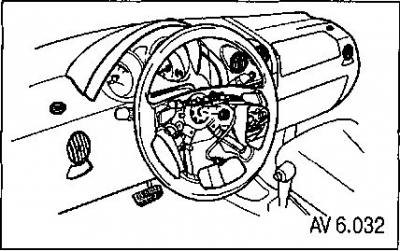

3. Открутите гайку крепления рулевого колеса.
4. Снимите стопорный зажим.
Примечание. Перед снятием рулевого колеса поставьте метку на вал рулевой колонки и на руль в месте их соединения для правильной установки рулевого колеса при сборке и установке рулевой колонки.

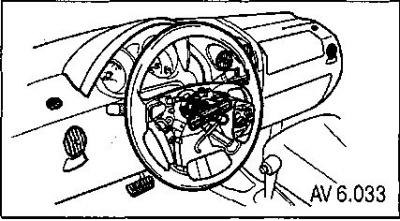

5. При помощи съемника снимите рулевое колесо с вала.
6. При необходимости разожмите контактное кольцо на рулевом колесе.
Снятие выключателя и рычага переключателя сигналов поворотов
7. Открутите винты крепления нижней крышки панели рулевой колонки и снимите панель.

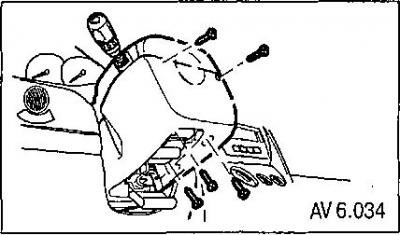

8. Снимите винты крепления верхней крышки панели рулевой колонки и снимите панель.
9. Разъедините разъемы звукового сигнала и часовой пружины.

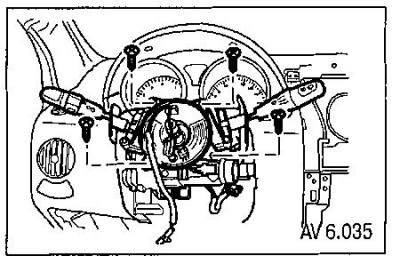

10. Открутите винты крепления и снимите часовую пружину с рулевой колонки.
11. Отсоедините электрические разъемы переключателя.

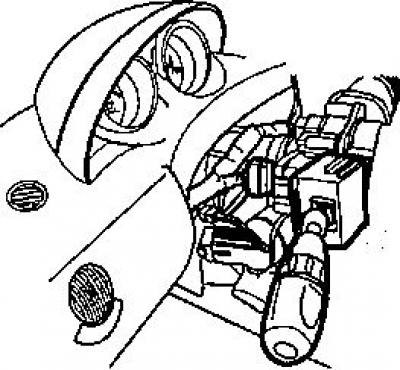

12. Снимите центральный переключатель света и сигнала поворота, надавив внутрь лапки с обеих сторон корпуса.

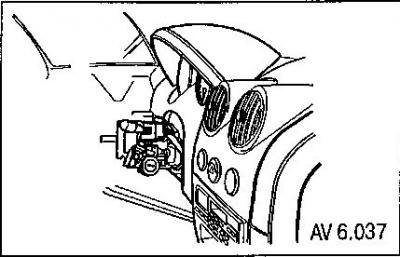

Снятие переключателя стеклоочистителя/стеклоомывателя
13. Отсоедините электрические разъемы переключателя.
14. Снимите переключатель стеклоочистителя, надавив внутрь лапки с обеих сторон корпуса выключателя.
Снятие замка зажигания и блока управления иммобилайзером

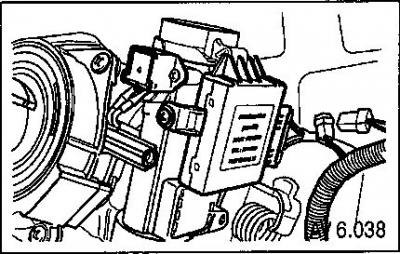

15. Отсоедините электрический разъем от блока управления иммобилайзером.

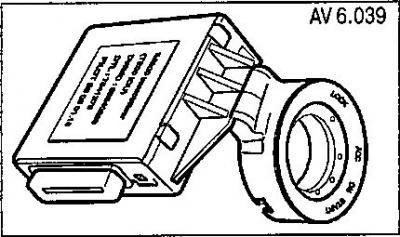

16. Открутите винты крепления и снимите блок.

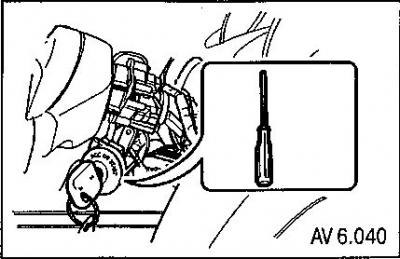

17. Вставив ключ в замок зажигания, поверните его в положение АСС и снимите цилиндр замка, для этого нажмите на фиксирующую пружину, например при помощи отвертки, и извлеките цилиндр.
18. Открутите стопорный винт выключателя зажигания.

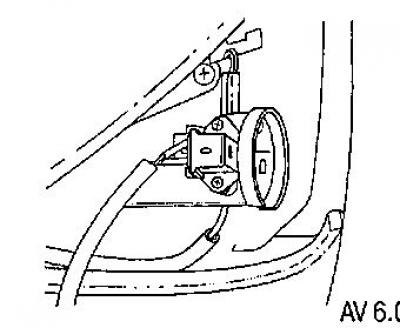

19. Отсоедините провода и снимите выключатель зажигания.

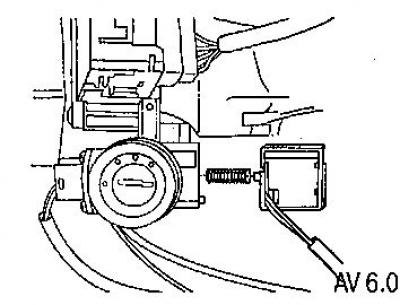

20. Снимите винты крепления соленоида блокировки ключа и извлеките соленоид. Будьте осторожны, чтобы не упустить пружину соленоида блокировки ключа.

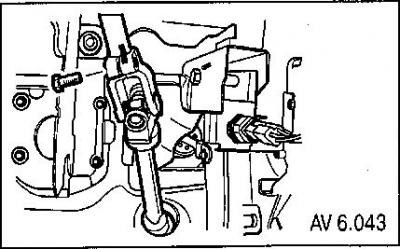

21. Открутите и удалите стяжной винт клеммного зажима рулевого вала.

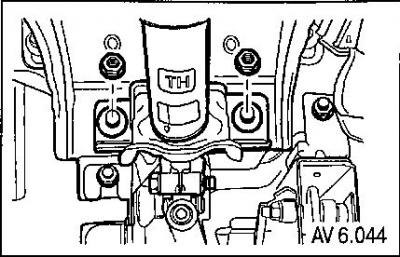

22. Открутите гайки крепления кронштейна рулевой колонки.
23. Осторожно извлеките рулевую колонку.
Установка
Установка производится в порядке, обратном снятию.

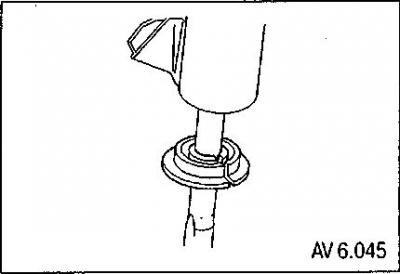

При сборке рулевого вала смажьте его элементы литиевой смазкой. Перед установкой рулевой колонки установите новую центрирующую втулку рулевого вала.
Затяните элементы крепления следующими моментами:
- стяжной винт клеммного зажима рулевого вала - 22 Нм;
- гайки крепления кронштейна рулевой колонки - 22 Нм;
- винт рычага регулировки наклона - 4 Нм;
- винты крепления соленоида блокировки ключа - 2 Нм;
- стопорный винт выключателя зажигания - 2Нм;
- винты крепления корпуса выключателя зажигания - 4 Нм;
- винты крепления блока управления иммобилайзером - 2 Нм;
- винты крепления часовой пружины - 3 Нм;
- винты крепления верхней и нижней крышек рулевой колонки - 3 Нм;
- гайку крепления рулевого колеса - 38 Нм;
- винты крепления модуля надувной подушки безопасности - 11 Нм.
