Предупреждение! Модели, описанные в данном Руководстве, оборудованы воздушными подушками безопасности. При работе в зоне подушек всегда отключайте их (см. главу 12) во избежание случайного срабатывания, которое может закончиться травмой.
Снятие и установка
1. Отсоедините от аккумулятора отрицательный провод.
Предостережение: Если аудиосистема в Вашем автомобиле снабжена защитой от кражи, перед отключением аккумулятора убедитесь в том, что Вы знаете код разблокировки.
2. На модели Probe снимите центральную консоль (см. главу 11). Снимите боковую панель облицовки под лицевой панелью со стороны пассажира (см. главу 11).
[Весь материал скопирован с сайта autoinstruction.ru]
3. Снимите облицовку центральной части лицевой панели (см. главу 11).

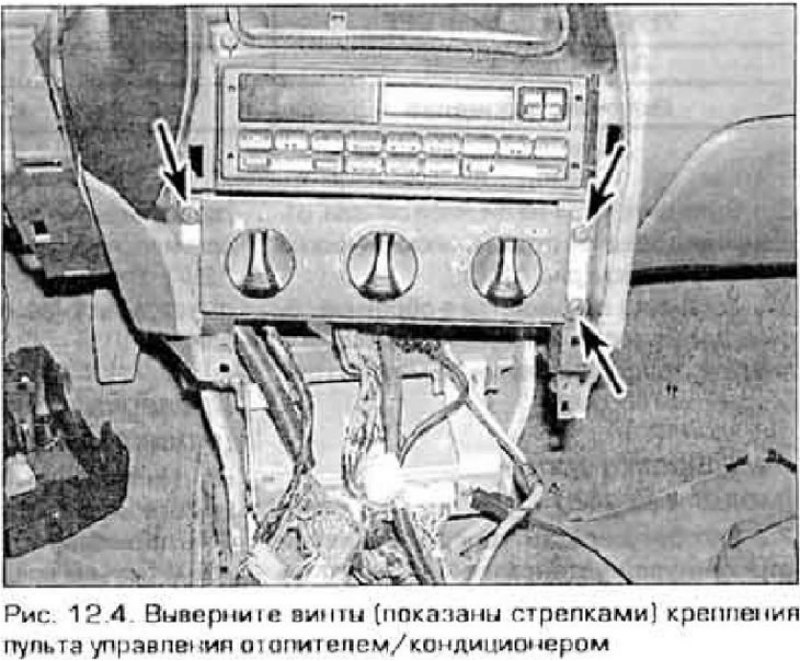

4. Выверните винты крепления пульта управления (рис. 12.4).

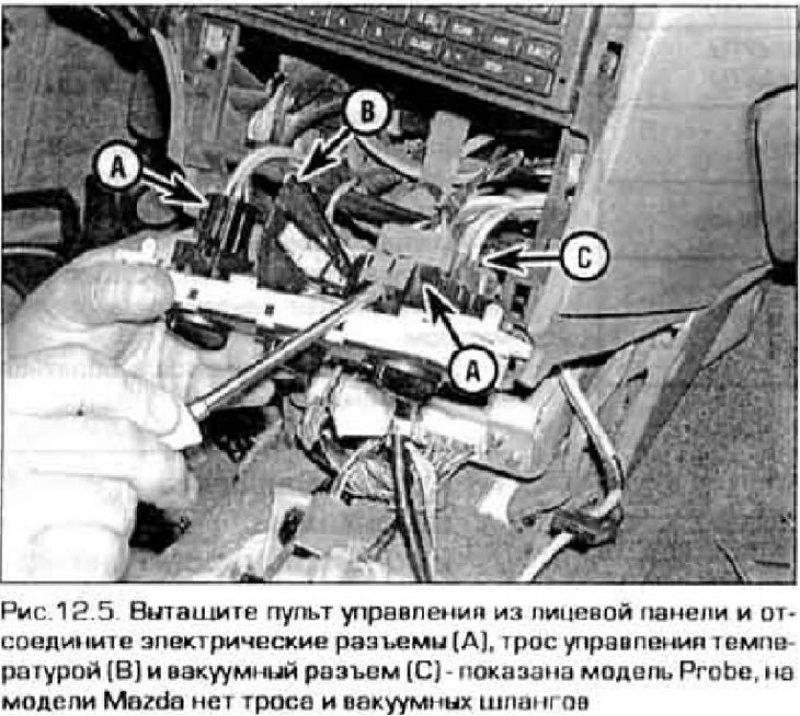

5. Вытащите пульт из лицевой панели, отсоедините с задней стороны электрические разъемы и тросы (рис. 12.5).

6. Установка выполняется в обратной последовательности. На модели Probe отрегулируйте трос управлений температурой следующим образом.
Регулировка троса (модели Probe)

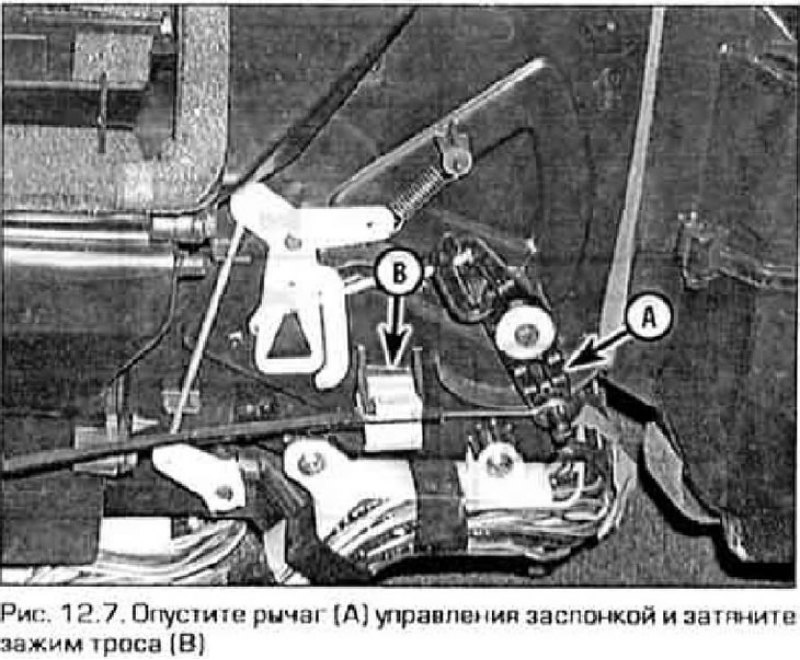

7. Для регулировки троса управления температурой установите регулятор не пульте в положение наибольшей температуры. Под лицевой панелью отогните ковровое покрытие для доступа к рычагу управления заслонкой на другом конце троса (рис. 12.7). Отпустите зажим троса, опустите рычаг в нижнее положение и затяните зажим.

Проверка электрических цепей (модели Mazda)

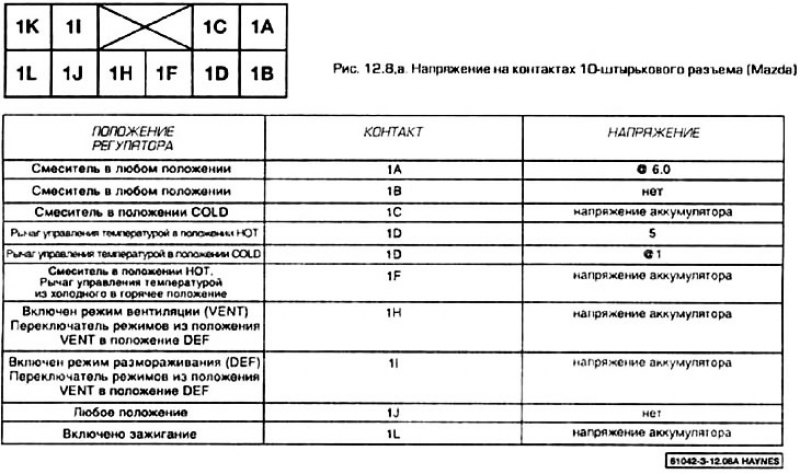

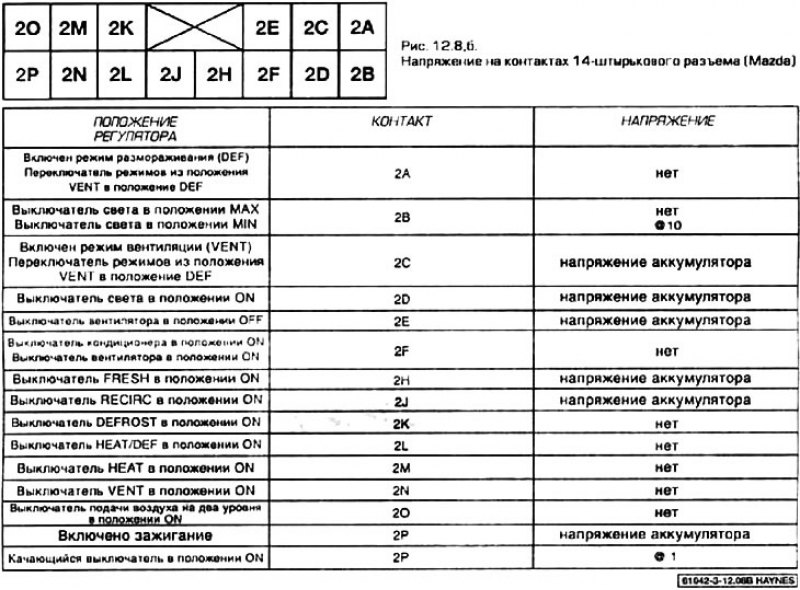

8. На моделях Mazda пульт управления имеет позади три разъема: 10-штырьковый, 14-штырьковый и 6-штырьковый. 6-штырьковый разъем предназначен для переключателя скоростей вентилятора (о нем упоминалось в параграфе 10). Для проверок не нужно разъединять разъемы: подберитесь подходящими щупами к контактам с задней стороны разъема. Напряжение на контактах должно соответствовать указанному в таблице на рис. 12.8,а,6.
