Основные сведения
1. Все модели автомобилей, описанные в этом Руководстве. оборудованы системой подушек безопасности. Эта система состоит из двух подушек (подушки водителя и подушка переднего пассажира) и предназначена для защиты водителя и пассажира при лобовом столкновение автомобиля.

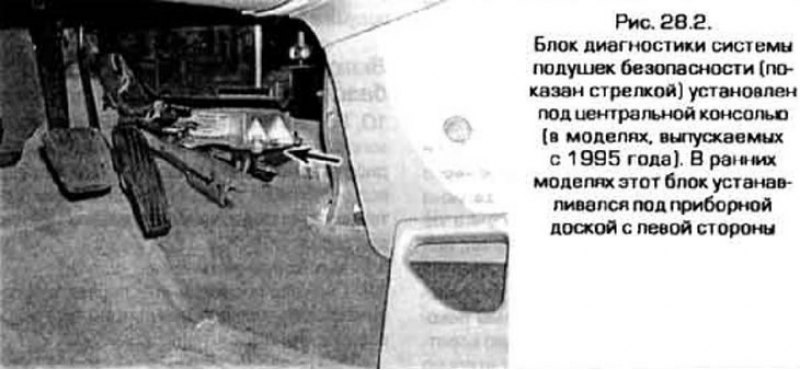

2. Система подушек безопасности управляется электронным блоком, в состав которого входит датчик аварии, цепь самодиагностики и цепь резервного питания. Блок управления установлен под лицевой панелью (рис. 28.2). Кроме того, в состав системы входят два датчика удара, блок полушки водителя, установленный а рулевом колесе, а также блок подушки пассажира, установленная над ящиком для перчаток.
Принцип действия
3. Для того, чтобы сработали подушки безопасности, система управления должна получить сигнал от датчиков аварии и одного или обоих датчиков замедления. В этом случае замыкается цепь и подушки надуваются. Если аккумулятор автомобиля вышел из строя (или его напряжение недостаточно) цепь надувания подушек питается ат резервного источника питания (установленного внутри блока управления).
Система самодиагностики
4. Система самодиагностики включается при включении зажигания. При этом загорается сигнальная лампочка системы. Если система исправна, то приблизительно через 6 секунд сигнальная лампочка должна погаснуть. Если сигнальная лампочка не загорается при включении зажигания, или не гаснет через 6 секунд, это указывает на неисправность системы подушек безопасности. Неисправность этой системы рекомендуется устранять в максимально короткий срок. Не пытайтесь самостоятельно найти и устранить неисправность системы - при малейшей ошибке с Вашей стороны система может не сработать в нужный момент.
Обслуживание компонентов, расположенных рядом с системой подушек безопасности
5. Периодически возникает необходимость в снятии рулевого колеса, автомагнитолы или других узлов, расположенных рядом с системой подушек безопасности. В частности, это касается как самих блоков системы, так и ее электропроводки. Электропроводку системы подушек безопасности очень легко отличить, поскольку она ярко-желтого цвета. Не отсоединяйте разъемы электропроводки системы полушек безопасности и не подключайте тестер к этим проводам, поскольку это может вызвать срабатывание подушек безопасности, всегда отсоединяйте систему полушек безопасности до начале роботы рядом с ее компонентами или электропроводкой.
Отключение системы ладушек
Внимание! Каждый раз перед началом роботы рядом с компонентами системы подушек безопасности или ее электропроводкой ОТКЛЮЧАЙТЕ СИСТЕМУ ПОДУШЕК БЕЗОПАСНОСТИ.
6. Отсоедините провод от отрицательной клеммы аккумулятора, зятем отсоедините провод от положительной клеммы и подождите на менее 2 минут.
Предостережение: Если автомагнитола Вашего автомобили оборудована системой кодовой зашиты от кражи, перед отключением аккумуляторе убедитесь в том, что Вы знаете код ее разблокировки.
Подушка безопасности водителя
7. Снимите панель облицовки под рулевой колонкой и отсоедините разъем электро проводки подушки безопасности водителя.
Подушка безопасности пассажира
8. Снимите ящик для перчаток (см. главу 11).
9. Отсоедините разъем электропроводки подушки безопасности пассажира.
Включение системы подушек безопасности
10. После отключения системы подушек безопасности и выполнения запланированной работы подсоедините разъемы электропроводки к блокам подушек безопасности. Установите на место панель облицовки и ящик для перчаток.
11. Всклочите зажигание.
12. Сначала подсоедините провод к положительной клемме аккумулятора, а затем к отрицательной.
Снятие и установка
Подушка безопасности водителя
13. Снятие и установка подушки безопасности водителя описаны в главе 10.
Подушка безопасности пассажира
14. Отсоедините провод от отрицательной клеммы аккумулятора, затем отсоедините провод от положительной клеммы и подождите не менее 2 минут.
Предостережение: Если автомагнитола Вашего автомобили оборудована системой кодовой зашиты от кражи, перед отключением аккумуляторе убедитесь в том, что Вы знаете код ее разблокировки.
15. Снимите ящик для перчаток (см. главу 11).
(Материал заимствован у портала: www.autoinstruction.ru)
16. Отсоедините разъемы электропроводки от блока подушки безопасности. Выверните болты крепления блока, аккуратно приподнимите блок подушки и выньте его из лицевой панели.
Предупреждение: будьте предельно аккуратны дотрагиваясь до нижней части блока. Чрезмерное усилие может привести к срабатыванию подушки безопасности.
17. Установка производится в последовательности, обратной снятию.
