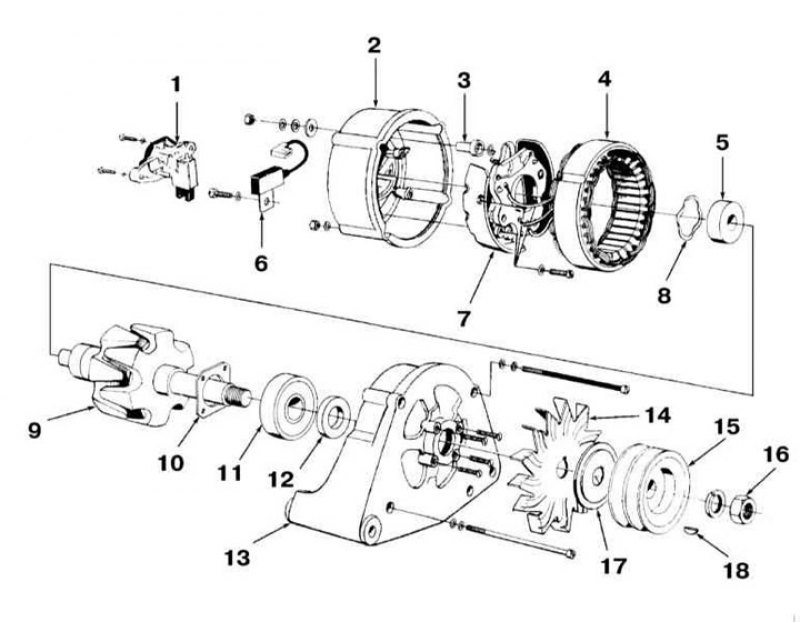

- 1 — Регулятор напряжения
- 2 — Задний кожух
- 3 — Изолятор
- 4 — Статор
- 5 — Передний подшипник
- 6 — Конденсатор
- 7 — Диодная сборка
- 8 — Волнистая шайба подшипника
- 9 — Ротор
- 10 — Натяжитель подшипника
- 11 — Задний подшипник
- 12 — Сальник
- 13 — Передний кожух
- 14 — Крыльчатка
- 15 — Шкив
- 16 — Гайка
- 17 — Проставка
- 18 — Шпонка
В автомобиле установлен генератор переменного тока. При установке дополнительного электрического оборудования проверьте, чтобы мощности генератора было достаточно для питания этого оборудования.
Привод генератора осуществляется ребристым ремнём от коленчатого вала двигателя.
Генератор представляет собой трёхфазную синхронную электрическую машину с электромагнитным возбуждением. Для преобразования переменного тока в постоянный в генератор встроен выпрямитель на диодах. Напряжение регулируется встроенным микроэлектронным регулятором напряжения.
При работе генератора электрический ток, протекающий по обмотке возбуждения, создаёт вокруг полюсов ротора магнитный поток. При вращении ротора под каждым зубцом статора проходит то южный, то северный полюс ротора и рабочий магнитный поток, проходящий через зубцы статора, меняется по величине и напряжению. Этот переменный магнитный поток создаёт в обмотке статора электродвижущую силу. Клинообразная форма полюсных наконечников ротора подобрана таким образом, что позволяет получить форму кривой электродвижущей силы, близкую к синусоидальной.
При высокой частоте вращения ротора генератора, когда напряжение генератора становится больше, чем 13.6 – 14.6 В, регулятор напряжение запирается и ток через обмотку возбуждения не проходит. Напряжение генератора падает, регулятор отпирается и снова пропускает ток через обмотку возбуждения. Чем выше частота вращения ротора генератора, тем больше время запертого состояния регулятора, следовательно, тем сильнее снижается напряжение на выходе генератора. Процесс запирания и отпирания регулятора происходит с высокой частотой, поэтому колебания напряжения на выходе генератора не заметны, и практически можно считать его постоянным, поддерживаемым на уровне 13.6–14.6 В.
Система зарядки не требует периодического обслуживания, однако приводной ремень, аккумуляторная батарея и провода с разъёмами должны обслуживаться в соответствии с приведёнными в Главе Текущий уход и обслуживание интервалами.
При включении зажигания на приборной доске должна загореться контрольная лампа, сигнализирующая о разрядке аккумулятора. Она должна гаснуть сразу же после запуска двигателя. Если она не гаснет или загорается во время движения, система зарядки неисправна. Если лампа не зажигается при включении зажигания, то либо перегорела сама лампа, оборвана её проводка или неисправен генератор.
Меры безопасности при работе с генератором
1. Никогда не отключайте батарею или регулятор напряжения, когда двигатель и генератор работают.
2. Никогда не замыкайте клемму возбуждения генератора или закрепленный на ней кабель на массу.
3. Никогда не путайте провода регулятора напряжения.
4. Никогда не включайте регулятор напряжения, если он соединён с массой (мгновенное повреждение).
5. Никогда не снимайте генератор, если батарея не отключена от контура.
6. При установке батареи следите, чтобы отрицательная клемма подключалась к массе.
7. Никогда не используйте индикатор напряжения, который подключён непосредственно в бытовую сеть (110 или 220 В). Используйте только индикатор на 12 В.
8. Не проверяйте диоды подачей напряжения более 12 В или мегомметром, так как он имеет слишком высокое для диодов напряжение и они при проверке будут пробиты (произойдёт короткое замыкание). При проверке изоляции электропроводки мегомметром необходимо отсоединять все провода от генератора.
Источник статьи доступен на портале: www.Autoinstruction.ru
9. Если батарея заряжается в установленном состоянии зарядным устройством, оба кабеля батареи должны быть отключены. Положительную клемму зарядного устройства соедините с положительной клеммой батареи, а отрицательную клемму зарядного устройства - с отрицательной клеммой батареи.
10. Отсоединяйте все провода от генератора и от аккумулятора при электросварке каких-либо деталей кузова.
11. Проверяйте цепи и узлы электрооборудования и устраняйте неисправности при неработающем двигателе и отсоединённой аккумуляторной батарее.
12. Неправильное подключение проводов приводит к разрушению выпрямителя и регулятора напряжения.
