Примечание. Модели, описанные а этом Руководстве, оборудованы системой подушек безопасности. Перед началом работы в непосредственной близости от датчиков удара, рулевой колонки или лицевой панели отсоединяйте провод от отрицательной клеммы аккумулятора, затем провод от положительной клеммы аккумулятора, затем подождите не менее 3 минут. Случайное срабатывание подушки безопасности может нанести травму (см. главу 12). Электропроводка системы подушек безопасности, проходящая через лицевую панель и центральный пульт имеет желтый цвет. Не подключайте к этим проводам тестер или провода других систем автомобиля.
Предупреждение. Если автомагнитола, установленная в Вашем автомобиле, имеет кодовую защиту от кражи, то перед отключением аккумулятора убедитесь в том, что у Вас есть код для ее разблокировки.
1. Отсоедините провод от отрицательной клеммы аккумулятора (см. Предупреждение в начале этого параграфа).
2. При помощи специального приспособления или плоской отвертки аккуратно снимите переднюю часть облицовки центральной консоли. Будьте осторожны, чтобы не оцарапать облицовку консоли (рис. 27.2).
3. Снимите с консоли облицовку рычага селектора режимов. В моделях с механической коробкой передач снимите наконечник рычага переключения передач (см. главу 7) (рис. 27.3).

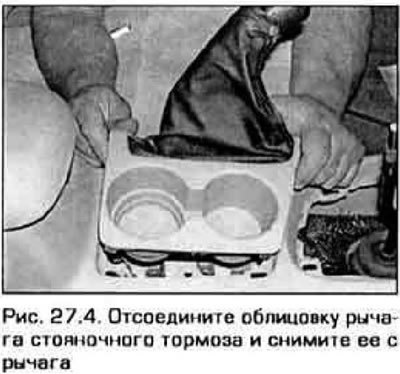

4. Отсоедините и снимите облицовку рычаге стояночного тормоза (рис. 27.4).

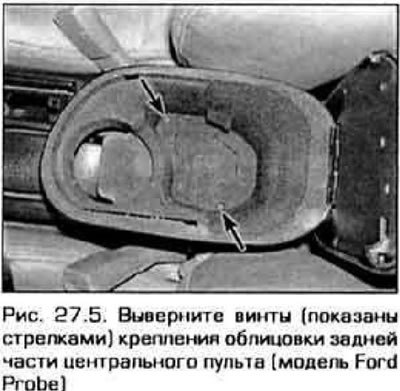

5. Поднимите подлокотник и снимите ящик для мелочей (если ом имеется) с центральной консоли {рис. 27.5).
6. Выверните винты крепления консоли к попу (рис. 27.6,а,б).
 |
 |

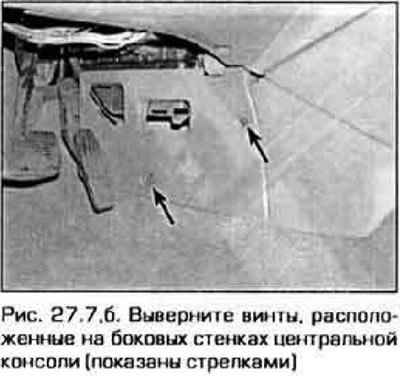

7. Выверните винты крепления передней части консоли, затем поднимите центральную консоль над рычагом переключения передач (рис. 27.7,а,6). Отсоедините все разъемы электропроводки и снимите центральную консоль с автомобиля.
 |
 |
8. Установка центральной консоли производится в последовательности, обратной снятию.
