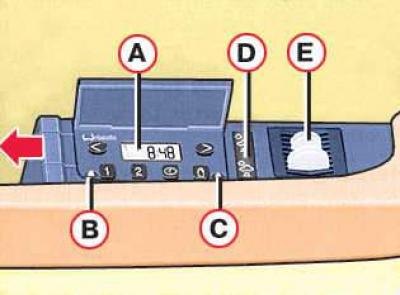

- А - дисплей
- B - желтая контрольная лампа готовности к программированию времени включения
- C - зеленая контрольная лампа включения отопителя
- D - клавиша отопления/ вентиляции
- Е - монетоприемник
— клавиша программирования времени первого включения
— клавиша программирования времени второго включения
— клавиша для считывания реального времени
— оперативное включение и выключение отопителя или вентилятора для подачи свежего воздуха
— установка реального времени с обратным отсчетом
— установка реального времени с прямым отсчетом
Считывание реального времени
Нажмите и удерживайте клавишу
. Индикация высвечивается, пока нажата клавиша. При отпускании клавиши она гаснет. Если, однако, перед этим было запрограммировано время включения, то оно останется на индикации еще примерно в течение 2 секунд.
Установка реального времени
Нажмите и удерживайте клавишу
.
Клавишами
(обратный отсчет) и
(прямой отсчет) настройте часы на фактическое точное время.
Клавиша настройки (D) на режим отопления/ вентиляции
— работа в режиме автономного вентилятора
Типовой вариант настройки для летнего сезона:
При нажатой клавише устройство работает только как вентилятор для подачи свежего воздуха, а отопитель не включается. Контрольная лампа (С) включения отопителя при работе в режиме вентилятора не горит.
Включение и выключение, а также программирование времени пуска устройства в режиме автономного вентилятора выполняются так же, как это описывается ниже для режима отопления.
— работа в режиме автономного отопителя
Типовой вариант настройки для зимнего сезона:
При не нажатой клавише устройство работает в качестве отопителя.
Включение и выключение автономного отопителя
Перед включением выполните настройку системы отопления и вентиляции.
Клавишу D установите в режим автономного отопителя.
Включение осуществляется нажатием клавиши
. Отопитель сразу же заработает. При его включении горит контрольная лампа (С).
Выключение осуществляется нажатием клавиши
. Контрольная лампа (С) при этом гаснет.
Источник статьи размещён на портале [www.autoinstruction.ru]
Внимание: По истечении 60 мин работы в режиме автономного отопителя устройство автоматически выключается.
Программирование времени включения отопителя
Клавишами
и
можно программировать два различных времени включения отопителя в течение одних суток.
Нажмите клавишу
или
. На дисплее появляется индикация соответствующей клавиши. Горит контрольная лампа (В), подтверждающая готовность программирующего устройства к работе.
Нужное время включения отопителя задается клавишами установки времени с прямым и обратным отсчетом. С увеличением продолжительности удержания этих клавиш отсчет времени ускоряется.
Примерно через 20 секунд после осуществления данной настройки индикация запрограммированного времени гаснет. Однако на дисплее остается номер задающей клавиши
или
, подтверждающий программирование.
Клавишу (D) установите в режим автономного отопителя.
Осуществите настройку отопления и вентиляции.
Отмена / подтверждение запрограммированного времени включения
Для отмены нажмите клавишу
или
При этом погаснут номер клавиши на дисплее и контрольная лампа (В), подтверждающая готовность программируемого устройства.
Подтверждение запрограммированного включения выполняется нажатием клавиш
или
. При этом загорается контрольная лампа (В).
Типовые варианты настройки
Автомобили с обычной системой вентиляции и отопления
Для работы в режиме автономного отопителя и вентилятора необходимо выполнить следующие операции по настройке системы:
Для прогрева салона поверните регулятор температуры по часовой стрелке до упора.
Воздухораспределитель установите в режим оттаивания стекол или обогрева пространства для ног, либо между положениями
и
.
Переключатель режимов работы вентилятора установите в положение II. На автомобилях с обычной системой отопления и вентиляции этот переключатель нельзя устанавливать в положение 0, так как при этом перекрывается доступ свежего воздуха.
Автомобили с автоматическим кондиционером
Особой настройки не требуется. Для оттаивания стекол воздух подается автоматически.
