Блок управления отопителем
1. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
2. Снимите пепельницу (см. глава 11) и вытащите окантовку прикуривателя. Выверните все винты крепления центрального пульта и сдвиньте его назад.
3. Затем извлеките радиоприемник/ проигрыватель кассет (глава 12).
Модели выпуска до 1996 года включительно
4. Вытащите коробку для хранения кассет, расположенную под радиоприемником/ проигрывателем кассет.
5. Вытяните окантовку блока управления отопителя/радиоприемника. Для этого освободите ее от трех зажимов, которые фиксируют верхнюю кромку окантовки, а затем вытяните ее вперед.
Информация представлена на сайте (Autoinstruction)
6. Снимите рукоятки блока управления отопителем. Выверните винт крепления блока управления отопителем на каждом из его краев (см. рис. 10.6). Вытащите блок управления из лицевой панели.

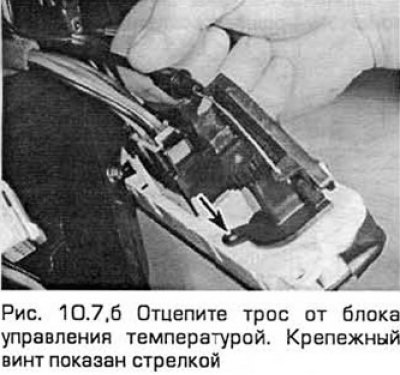

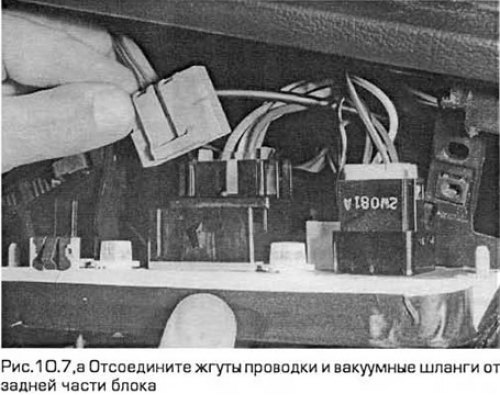

7. Отсоедините жгуты проводки и вакуумные шланги, запоминая их положение, от задней части блока. На моделях без системы кондиционирования воздуха отцепите управляющий трос из блока управления температурой (см. рис.10.7,а,б).
8. Вытащите блок, убедившись, что все, что нужно, от него отсоединено.
Модели выпуска с 1997 года

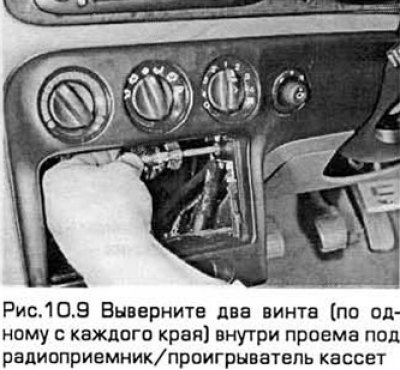

9. Выверните два винта (по одному с каждого края) внутри проема под радиоприемник/ проигрыватель кассет (см. рис. 10.9).
10. Вытяните окантовку блока управления отопителя/радиоприемника. Для этого освободите ее от трех зажимов, которые фиксируют верхнюю кромку окантовки, а затем вытяните ее вперед.

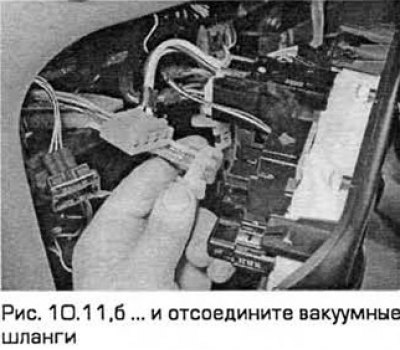

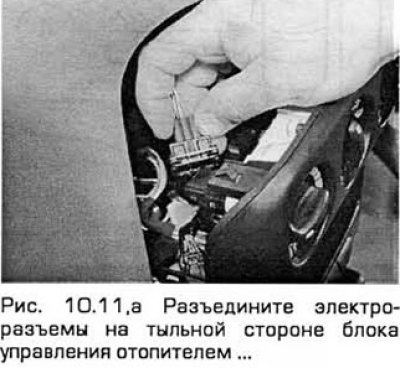

11. Отсоедините жгуты проводки и вакуумные шланги, запоминая их положение, от задней части блока. На моделях без системы кондиционирования воздуха отцепите управляющий трос из блока управления температурой (см. рис.10.11,а,б).
12. Вытащите блок, убедившись, что все, что нужно, от него отсоединено.
Блок управления нагнетателем/ кондиционером и блок управления температурой
Снятие
13. Снимите блок управления отопителем (см. выше).

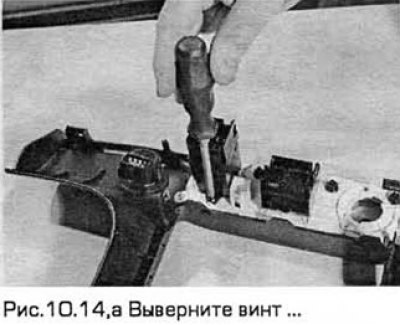

14. Снимите рукоятку, если вы ее пока не сняли. Выверните винт и вытащите блок, поворачивая его (см. рис.10.14,а,б).
15. Установка - в порядке, обратном снятию. В завершение проверьте работу блока управления.
Блок управления распределением воздуха
16. Снимите блок управления отопителем (см. выше).

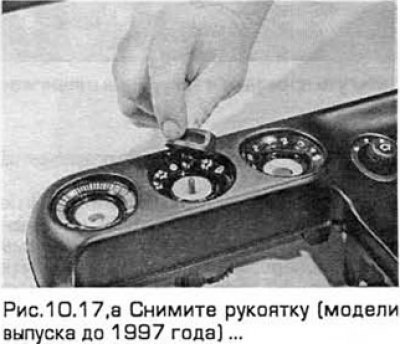

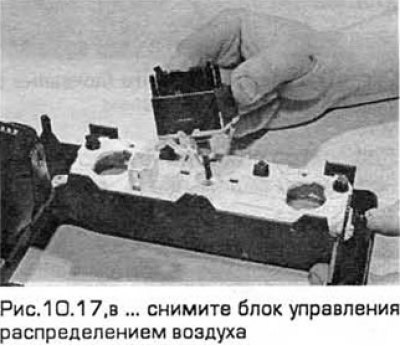

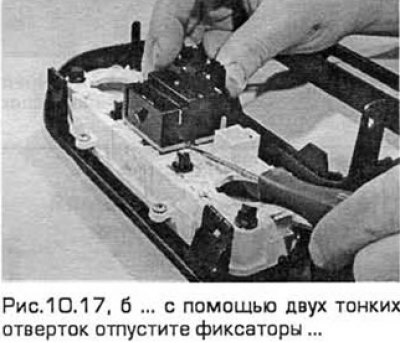

17. Снимите рукоятку, если вы ее пока не сняли. С помощью двух тонких отверток отпустите фиксаторы с каждой стороны блока управления распределением воздуха, а затем вытащите его (см. рис.10,17,а-в).
18. Установка - в порядке, обратном снятию. В завершение проверьте работу блока управления.
