Предупреждение: Система кондиционирования воздуха находится под высоким давлением. Не ослабляйте соединения и не снимайте компоненты, пока вы не устранили давление в системе. Хладагент необходимо сливать в специальную емкость у дилеров или специалистов по системам кондиционирования. При отсоединении компонентов системы всегда защищайте глаза.
Примечание: Этот параграф относится к компонентам, принадлежащим только к системе кондиционирования воздуха. Подробности относительно компонентов, общих для этой системы, а также системы отопления/вентиляции см. параграфы 9 и 10.
Конденсатор
1. Систему необходимо опорожнить у дилеров.
2. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
3. Снимите нижний щиток радиатора (глава 1).
4. С помощью приспособления Ford 34-001 отсоедините трубопроводы хладагента от конденсатора. Образовавшиеся отверстия сразу же закройте для предотвращения попадания внутрь системы грязи или влаги.
5. Выверните болты крепления конденсатора (см. рис. 7.5) и снимите его из автомобиля. Для предотвращения утечек храните его в положении, которое он занимает в автомобиле.
6. Установка - в порядке, обратном снятию.
7. Если нужно установить новый конденсатор, добавьте в систему 20 см3 хладагента.
8. Операции по снятию, заправке и контролю утечек должен проводить тот же специалист, который опорожнял систему.
Испаритель
9. Испаритель смонтирован вместе с теплообменником отопителя. За исключением слива хладагента и применения приспособлений Ford 34-001 и 34-003 для отсоединения трубопроводов процедура совпадает с описанием, данным в параграфе 9.
10. Если нужно установить новый испаритель, добавьте в систему 20 см3 хладагента.
11. Операции по снятию, заправке и контролю утечек должен проводить тот же специалист, который опорожнял систему.
Компрессор
12. Систему необходимо опорожнить у дилеров.
13. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
14. Снимите нижний щиток радиатора (глава 1).
15. Снимите ремень привода вспомогательных агрегатов (глава 1).
16. Выверните болты крепления компрессора из блока цилиндров/картера. Нажмите на компрессор сбоку и выверните болт зажима для отсоединения трубопровода хладагента. Заглушите соединение, верните компрессор из наклонного в вертикальное положение. Разъедините его электроразъем. Затем вытащите компрессор.
Примечание: При обслуживании и хранении компрессора сохраняйте положение, которое он занимал в автомобиле. Если компрессор заедает или если вы обнаружили металлические частицы в трубопроводе хладагента, то систему нужно промыть и заменить аккумулятор/влагоотделитель у специалистов.
17. Перед установкой поверните центральный элемент муфты компрессора шесть раз. чтобы жидкость, собравшаяся в головке, рассеялась.
18. Установите компрессор в порядке, обратном снятию. Замените все снятые уплотнения.
19. Если нужно установить новый компрессор, то в инструкции его изготовителя найдите указания по дозаправке системы хладагентом.
20. Операции по снятию, заправке и контролю утечек должен проводить тот же специалист, который опорожнял систему.
Аккумулятор/влагоотделитель
21. Систему необходимо опорожнить у дилеров.
22. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).

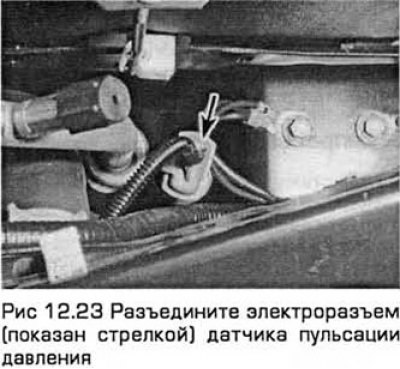

23. Аккумулятор/влагоотделитель выполняет роль емкости и фильтра для охлаждающей жидкости. Он установлен в углу моторного отделения слева спереди. С помощью приспособления Ford 34-003 отсоедините трубопровод хладагента, соединяющий этот узел с компрессором. Сразу же закройте образовавшееся отверстие. чтобы туда не попала грязь или сырость. Затем разъедините электроразъем датчика пульсации давления (см. рис. 12.23).
24. Снимите нижний щиток радиатора (глава 1).
25. Выверните болты крепления узла из подрамника передней подвески.
26. С помощью приспособления Ford 34-003 отсоедините трубопровод хладагента от узла аккумулятора/влагоотделителя. Возможно, что для того, чтобы воспользоваться приспособлением, вам придется вывернуть датчик давления. Сразу же закройте образовавшиеся отверстия, чтобы туда не попала грязь или сырость.
27. Снимите аккумулятор/влагоотделитель.
28. Установите узел в порядке, обратном снятию. Замените все снятые уплотнения.
29. Если нужно установить новый узел, то в инструкции его изготовителя найдите указания по дозаправке системы хладагентом.
29. Операции по снятию, заправке и контролю утечек должен проводить тот же специалист, который опорожнял систему.
Датчик пульсации и датчик управления давлением
31. Систему необходимо опорожнить у дилеров.
32. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).

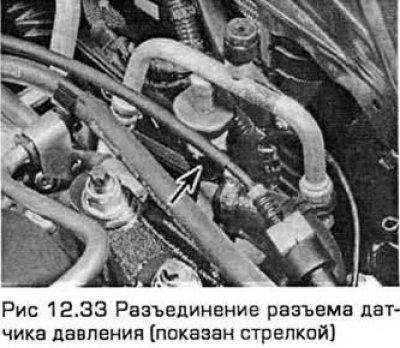

33. Разъедините электроразъем датчика и выверните его (см. рис.12.33).
34. Установка - в порядке, обратном снятию. При этом дозаправка системы хладагентом не требуется.
35. Операции по снятию, заправке и контролю утечек должен проводить тот же специалист, который опорожнял систему.
