Двигатель отопителя
Снятие
1. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
2. Отпустите четыре фиксатора (вытягивая их) крепления верхней панели облицовки ниши для ног пассажира. Затем снимите эту панель.
3. Разъедините электроразъем проводки двигателя.
[Смотрите источник на портале www.autoinstruction.ru]
4. Немного приподнимите стопорный выступ двигателя, поверните двигатель против часовой стрелки (глядя снизу) - примерно на 30°, а затем вытащите узел.

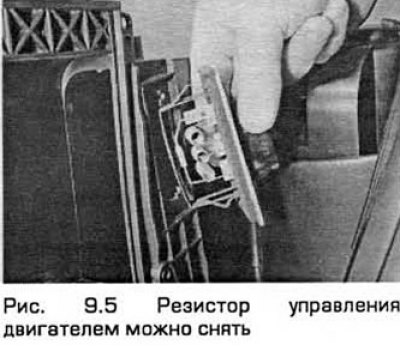

5. Резистор управления двигателем можно снять, вводя тонкую отвертку в прорезь на одном из торцов. Вдавите отвертку примерно на 5 мм, преодолевая усилие пружины, и извлеките резистор (см. рис. 9.5).
Установка

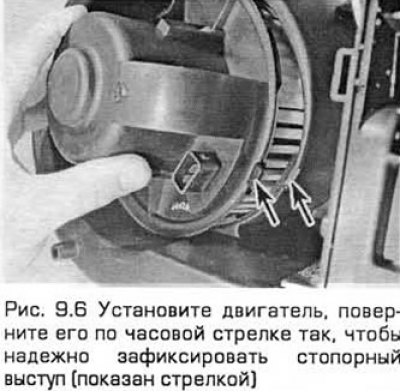

6. Установка - в порядке, обратном снятию. Установите двигатель, поверните его по часовой стрелке так, чтобы надежно зафиксировать стопорный выступ (см. рис. 9.6).
Теплообменник
Снятие
7. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
8. Затяните стояночный тормоз. Приподнимите передок и установите его на опоры. Опорожните систему охлаждения (глава 1).

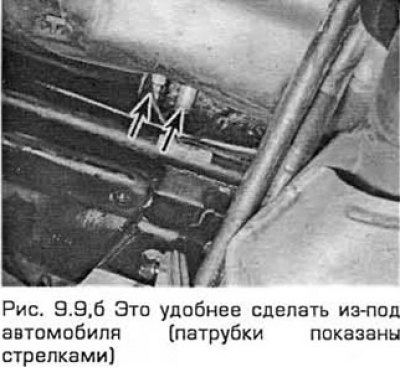

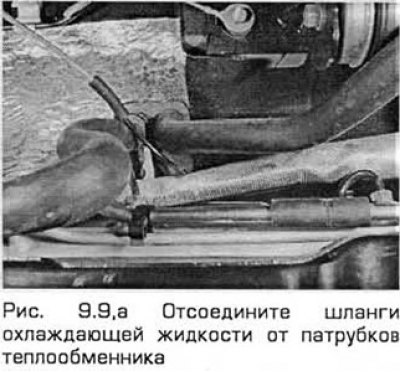

9. Отсоедините шланги охлаждающей жидкости от патрубков теплообменника, выступающих из перегородки моторного отделения (см. рис. 9.9,а,б).
10. Работая внутри салона, снимите панели облицовки с каждой ниши для ног только в зоне перед центральным пультом. Каждая из этих панелей закреплена двумя винтами. Для обеспечения дополнительного пространства можно снять центральный пульт (глава 11).
11. Выверните винт, расположенный в основании блока отопителя, чтобы освободить воздуховод (см. рис. 9.11).

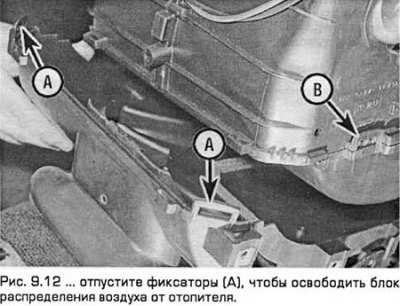

12. Выверните три винта со шлицевой головкой (Т20) крепления распределителя воздуха к нижней крышке отопителя. Затем освободите фиксаторы. На каждом боку имеется один пластмассовый фиксатор, но кроме них могут устанавливаться металлические фиксаторы. Нажмите на воздуховод, чтобы втянуть его и вытащите распределитель воздуха (см. рис. 9.12).

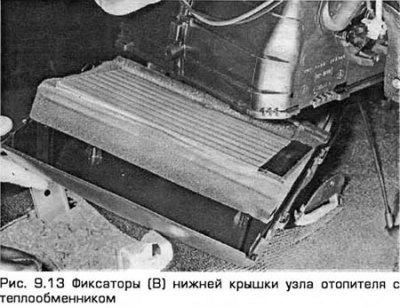

13. Отпустите фиксаторы - по одному пластмассовому с каждой стороны. (Кроме них вы можете обнаружить металлические фиксаторы.) Затем вытащите нижнюю крышку узла отопителя вместе с теплообменником (см. рис. 9.13).

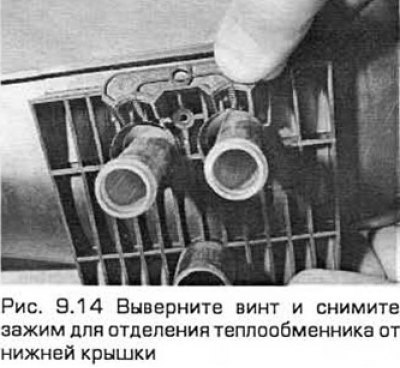

14. Выверните винт и снимите зажим для отделения теплообменника от нижней крышки (см. рис. 9.14).
Установка
15. Установка - в порядке, обратном снятию. Для закрепления нижней крышки отопителя и распределителя воздуха вам могут понадобиться дополнительные металлические фиксаторы. Убедитесь в том. что воздуховод выходит из распределителя воздуха вниз и зафиксирован винтом.
16. Заправьте систему охлаждения смесью антифриза и воды (глава 1). Запустите двигатель и после его нагрева до нормальной рабочей температуры (когда верхний шланг радиатора станет горячим) повторите проверку уровня охлаждающей жидкости и при необходимости дозаправьте систему. Затем проверьте наличие утечек. Контролируйте работу отопителя.
Дефлектор со стороны водителя и центральный дефлектор
18. Эти дефлекторы снимаются вместе с окантовкой лицевой панели (глава 12).
Дефлектор со стороны пассажира переднего сиденья
19. Снимите перчаточный ящик (глава 11).
20. Вытащите дефлектор из торца панели отверткой, проложив между ее жалом и панелью прокладку.
21. Через проем перчаточного ящика отсоедините воздуховод от дефлектора и снимите дефлектор.
22. Установка - в порядке, обратном снятию.
