Сборка управления функционированием отопителя
Внимание! Процедуры демонтажа и установки сборки управления функционированием отопителя относятся к числу требующих от исполнителя достаточно высокой квалификации, и их выполнение правильнее будет поручить специалистам станции техобслуживания.
Снятие
1. Снимите сборку панели приборов (обратитесь к Главе Кузов и отделка салона).
2. Отпустив фиксаторы, снимите крышку с верхней части панели управления.
3. Отпустите срезные фиксаторы крепления тросов управления и отсоедините наконечники тросов от рычагов блока управления.

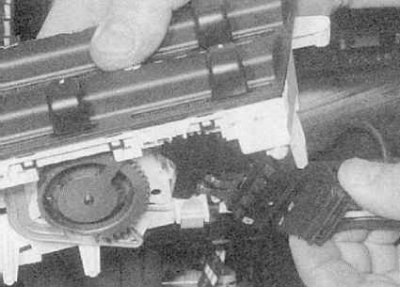

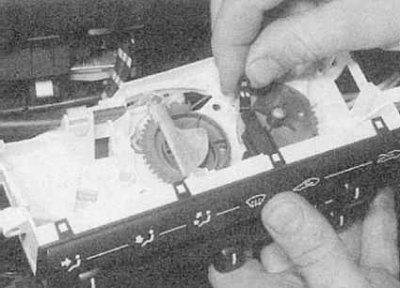

4. Отсоедините электропроводку от блока управления и ламп подсветки панели.
 |
 |
Установка
Установка производится в обратном порядке. Перед защелкиванием на место панели приборов удостоверьтесь в исправности функционирования рычагов панели управления. Установку панели приборов производите в соответствии с указаниями, приведенными в Главе Кузов и отделка салона.
Тросы управления функционированием отопителя
Снятие
1. Выверните два нижних крепежных винта, затем аккуратно поддев маленькой отверткой, отпустите фиксаторы и снимите облицовку панели управления функционированием радиоприемника/отопителя.
2. На моделях, оборудованных вещевой полкой в центральной части панели приборов, выверните четыре крепежных винта и снимите вещевую полку.
3. На моделях, оборудованных автомагнитолой, выверните два крепежных винта, извлеките магнитолу из панели приборов и отсоедините от ее задней части электропроводку и антенный кабель.
4. Выверните четыре винта и снимите кожух магнитолы. При соответствующей комплектации отсоедините от кожуха электропроводку и антенный кабель.
5. С целью обеспечения доступа к верхним приводным тросам сборки управления, отпустите фиксаторы и снимите крышку сборки управления.
6. Доступ к нижним тросам открывается после отпускания винтового крепежа и извлечения панели управления из панели приборов.
7. Для снятия тросов отпустите срезные фиксаторы и отсоедините наконечники тросов рычагов управления.
8. Чтобы отсоединить наконечник троса от блока отопителя, заберитесь под панель приборов (в случае необходимости снимите нижние секции панели) и отсоедините тросы, действуя как описано выше.
9. Постарайтесь запомнить маршруты прокладки снимаемых тросов.
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Проследите за правильностью прокладки тросов управления;
- b) Проследите за надежностью фиксации тросов срезными фиксаторами;
- c) Прежде чем устанавливать снятые с целью обеспечения доступа компоненты, удостоверьтесь в исправности функционирования сборки управления отопителем.
Теплообменник отопителя
Внимание! Процедуры демонтажа и установки теплообменника относятся к числу требующих от исполнителя достаточно высокой квалификации, и их выполнение правильнее будет поручить специалистам станции техобслуживания. Понадобятся новые уплотнительные кольца шлангового разъема.
Снятие
1. Снимите сборку панели приборов (обратитесь к Главе Кузов и отделка салона).

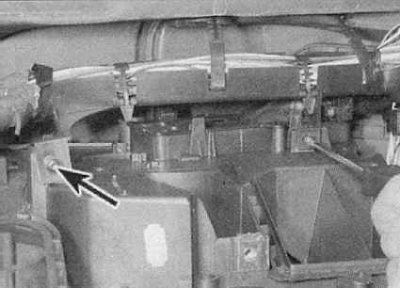

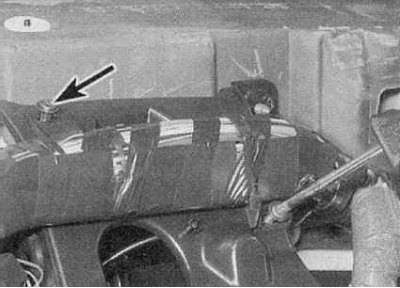

2. Выверните четыре винта крепления направляющего кожуха электропроводки к кожуху отопителя и кронштейну рулевой колонки.

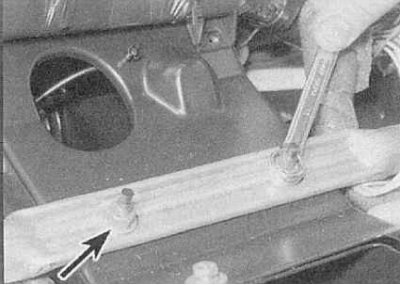

3. Отдайте две верхних гайки крепления правой монтажной скобы панели приборов к кронштейну рулевой колонки.

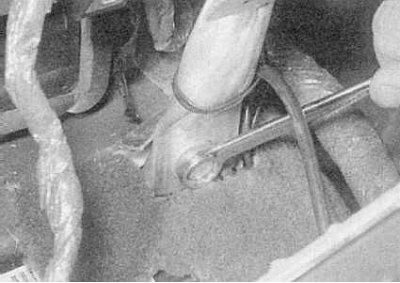

4. Выверните нижний болт крепления правой монтажной скобы панели приборов к полу, затем высвободите из монтажной скобы электропроводку.

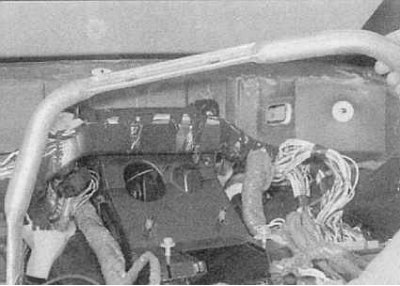

5. Снимите скобу.

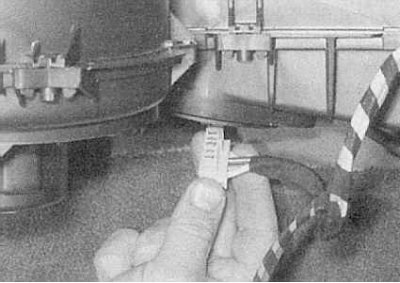

6. Отсоедините электропроводку от электромотора вентилятора отопителя, его резистора и панели управления отопителем. Высвободите жгут из промежуточных фиксаторов на сборке отопителя.
7. Отпустите фиксаторы и снимите крышку с верхней части панели управления функционированием отопителя. Отсоедините электропроводку от ламп подсветки.
8. Опорожните систему охлаждения (обратитесь к Главе Текущее обслуживание).
9. В двигательном отсеке, по необходимости, снимите крышку распределительного вала (см. Главу Ремонт двигателя) с целью обеспечения доступа к шланговому разъему теплообменника отопителя на задней переборке.
10. Где требуется, отпустите металлический зажим в верхней части разъема.
11. Отпустите фиксатор, отжав его влево (см. Отсоединение и замена шлангов системы охлаждения).

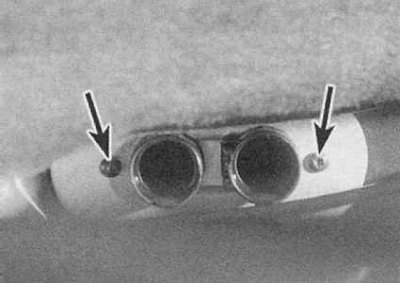

12. Выверните два винта крепления облицовочной планки шлангового разъема к переборке двигательного отсека.

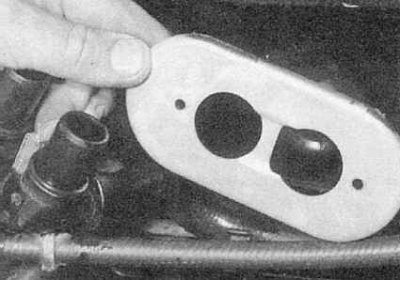

13. Снимите облицовочную планку вместе с уплотнителем.

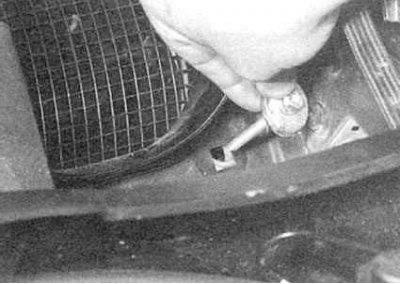

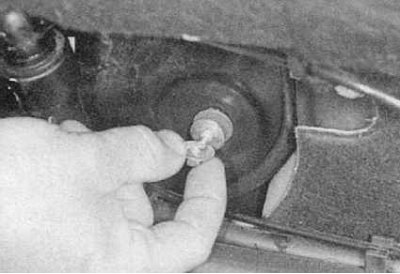

14. В двигательном отсеке отдайте болт и две гайки крепления сборки отопителя к переборке (не забудьте про шайбы).

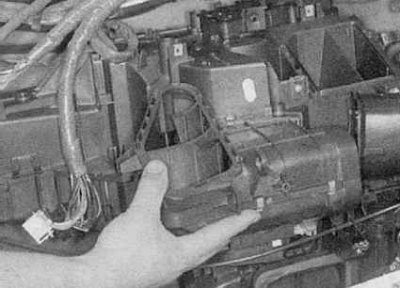

15. В салоне снимите сборку отопителя и отсоедините от нее воздуховод. Приготовьтесь к сбору проливаемой охлаждающей жидкости.
Внимание! Чтобы не запачкать ковровое покрытие, прикройте пол салона полиэтиленовой пленкой.

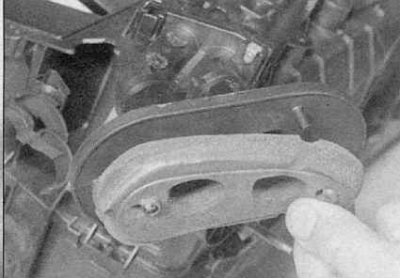

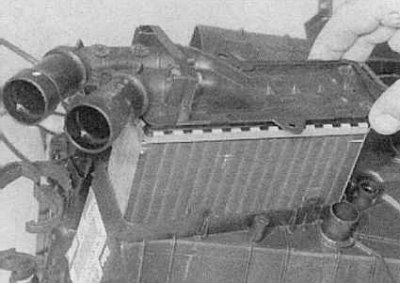

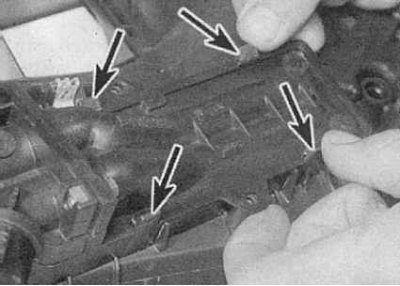

16. Демонтировав сборку отопителя, снимите планку крепления патрубков с пенопластовым уплотнителем, затем отпустите четыре фиксатора и извлеките из сборки отопителя теплообменник.
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Не забудьте установить на место пластину крепления патрубков с пенопластовым уплотнителем;
- b) Не забудьте продеть трубки отопителя сквозь проходную втулку в переборке двигательного отсека;
- c) Установку панели приборов производите в соответствии с указаниями, приведенными в Главе Кузов и отделка салона;
- d) В заключение не забудьте произвести заправку системы охлаждения (обратитесь к Главе Текущее обслуживание).
Электромотор вентилятора отопителя
Снятие
1. Отпустите крепежные фиксаторы/выверните винты и снимите ковровую панель отделки под панелью приборов с пассажирской стороны автомобиля.

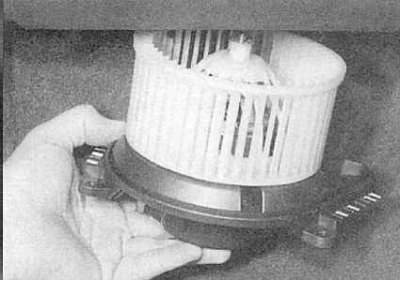

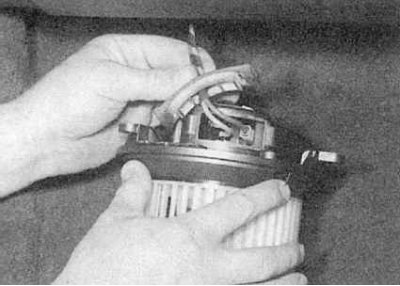

2. Отдайте три крепежных винта, затем опустите сборку электромотора и отсоедините от нее электропроводку.
3. Теперь мотор может быть отделен от крыльчатки путем выворачивания двух крепежных винтов.
Установка
Установка производится в обратном порядке.
Резистор электромотора привода вентилятора отопителя
Снятие
1. Отпустите крепежные фиксаторы/выверните винты и снимите ковровую панель отделки под панелью приборов с пассажирской стороны автомобиля.
2. Резистор установлен в основании кожуха отопителя, рядом с приводным электромотором вентилятора.

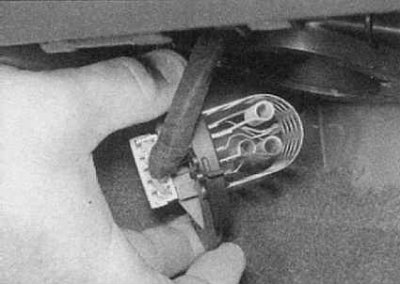

3. Поверните основание резистивной сборки, отделите ее от кожуха отопителя и отсоедините электропроводку.
Установка
Установка производится в обратном порядке.
