Вентилятор отопителя (система Delphi)
1. Снимите перчаточный ящик со стороны пассажира.

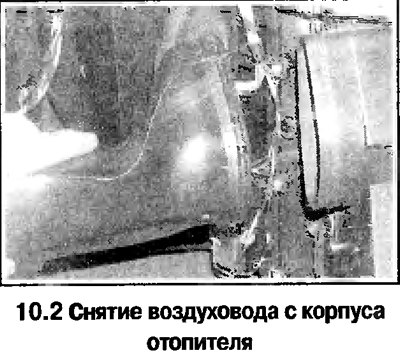

2. Снимите нижнюю облицовочную панель со стороны пассажира, удалите фиксатор и снимите воздуховод с корпуса отопителя (смотрите фотографию).

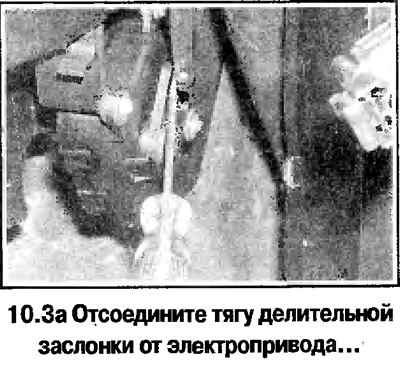

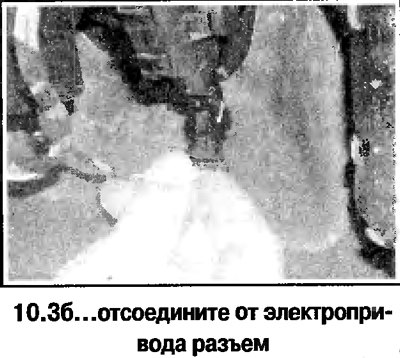

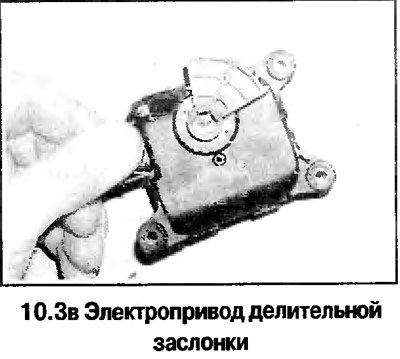

3. Включите зажигание и переведите рычажки управления отопителем в положение рециркуляции ("air recirculating"). Выключите зажигание и отсоедините тягу делительной заслонки от электропривода. Отсоедините от электропривода провода (смотрите фотографию). Отверните болты и снимите электропривод заслонки.

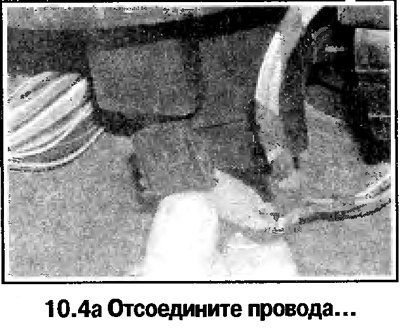

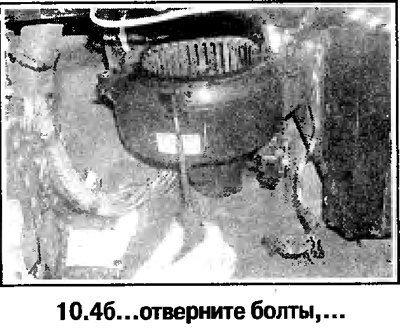

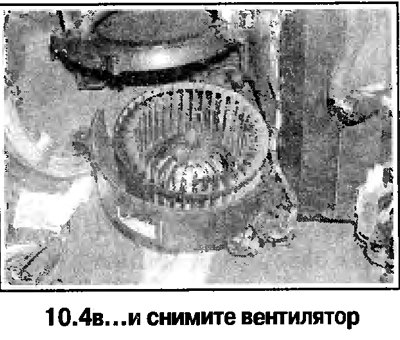

4. Отсоедините провода, отверните болты и снимите вентилятор (смотрите фотографию).
Вентилятор отопителя (система отопления Behr)
5. Включите зажигание и переведите рычажки управления отопителем в положение рециркуляции ("air recirculating"). Выключите зажигание и отсоедините тягу делительной заслонки от электропривода. Отсоедините от электропривода разъем.
Внимание! Поставляемый в запчасти электропривод устанавливается в положение рециркуляции ("air recirculating").
6. Отверните 5 болтов, удалите герметик из канавки корпуса отопителя и снимите вентилятор.
7. При установке электродвигателя заложите в канавку герметик. Убедитесь, что шестерня электропривода входит в зацепление с шестерней делительной заслонки.
(Оригинал найдёте на этом ресурсе: «www.autoinstruction.ru»)
Панель управления отопителем (модели Astra с системой отопления Delphi)
8. Снимите пепельницу и вещевой отсек (Глава 11).
9. Снимите магнитолу и кронштейн магнитолы. На части автомобилей снимите модуль навигационной системы.
10. Подденьте и удалите декоративную накладку панели управления отопителем.
11. Подденьте и удалите кнопки выключателей панели и вентиляционные сопла, снимите дисплей (Глава 12).
12. Выставьте рукоятку терморегулятора отопителя в вертикальное положение и отсоедините трос, обратив внимание на его положение трассы его пролегания.
13. Отсоедините от включателей провода и остальные тросы. Снимите панель.
14. После сборке убедитесь, что рукоятка привода смесительной заслонки надежно фиксируется в крайних положениях (это указывает на правильность регулировки троса)..
Панель управления отопителем (модели Astra с системой отопления Behr)
15. Снимите перчаточный ящик (Глава 11).
16. Снимите нижние облицовочные панели по обеим сторонам.
17. Снимите воздуховод отопителя со стороны пассажира и щиток приборов.
18. Отсоедините тросы от верхней и нижней распределительных заслонок.
19. Достаньте тросы из скоб.
20. Снимите пепельницу, снимите с защелок вещевой лоток.
21. Снимите магнитолу и кронштейн магнитолы. На части автомобилей снимите модуль навигационной системы.
22. Подденьте и удалите декоративную накладку панели управления отопителем.
23. Отсоедините от панели управления провода.
24. Обозначьте и отсоедините тросы.
Панель управления отопителем (модель Zafira)
25. Снимите перчаточный ящик (Глава 11).
26. Снимите нижние облицовочные панели по обеим сторонам.
27. Снимите пепельницу.

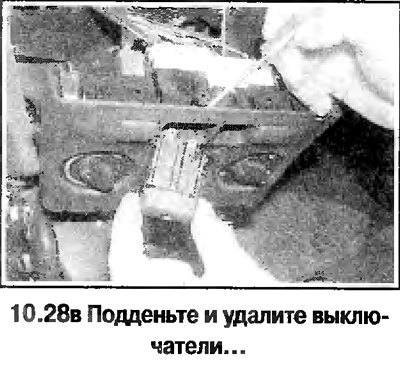

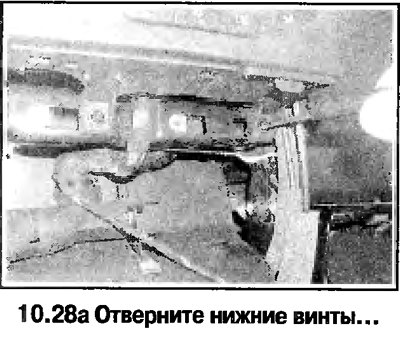

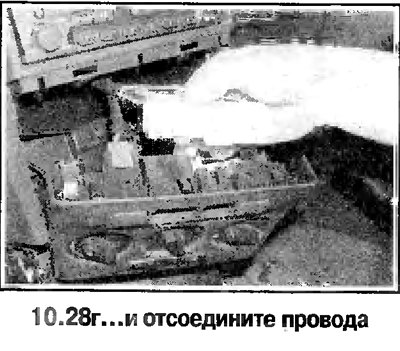

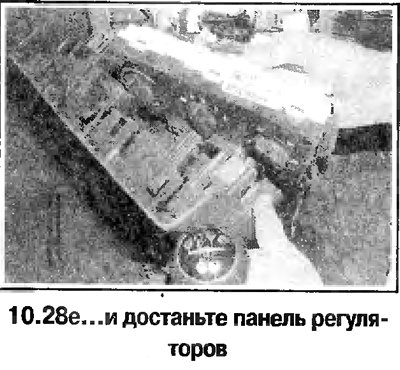

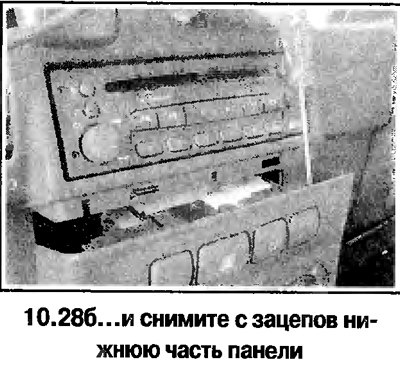

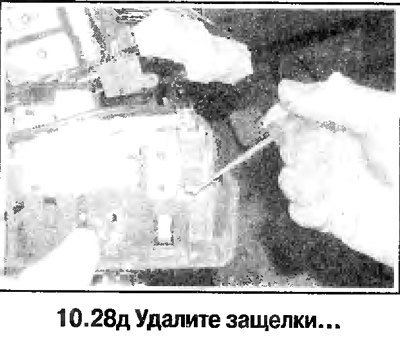

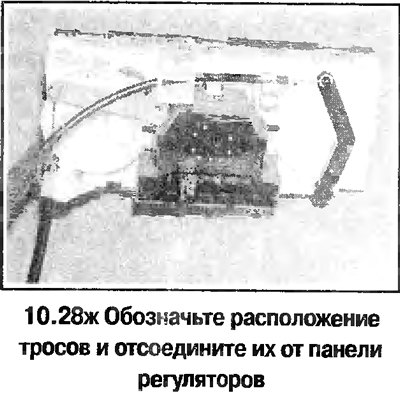

28. Дальнейший порядок снятия панели иллюстрируется на фото.
Кожух отопителя (только модели без кондиционера)
Внимание! На моделях с кондиционером для снятия кожуха или радиатора отопителя потребуется разгерметизировать магистраль хладагента. Эта процедура выполняется в автосервисе.
29. Снимите переднюю облицовку салона и центральную секцию. На моделях с автоматической трансмиссией снимите также блок управления трансмиссией.
30. Снимите воздуховод в нише для ног и модуль подушки безопасности со стороны пассажира.
31. Откройте двери, отверните болты и снимите поперечину рулевого управления.
32. Слейте жидкость из системы охлаждения.
33. Снимите панели дефлектора ветрового стекла.
34. Отсоедините шланги от штуцеров радиатора отопителя (шланги крепятся быстроразъемными соединениями с муфтой и кольцом).
35. Отверните болты и снимите с перегородки моторного отсека кожухи распределительной коробки.

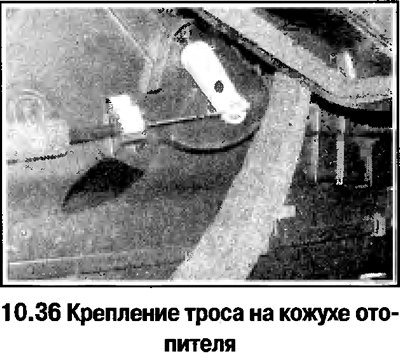

36. Отсоедините провода от вентилятора и привода делительной заслонки. Отсоедините тросы на кожухе отопителя (смотрите фотографию).
37. С помощником снимите кожух отопителя и достаньте из салона.
38. Установка выполняется в обратном порядке.
Радиатор отопителя (только модели без кондиционера)
39. Слейте жидкость из системы охлаждения.

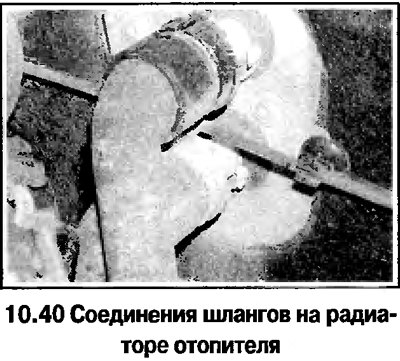

40. Отсоедините шланги от штуцеров радиатора отопителя (шланги крепятся быстроразъемными соединениями с муфтой и кольцом — см. фото). Заглушите штуцера, или продуйте радиатор сжатым воздухом, чтобы удалить жидкость.

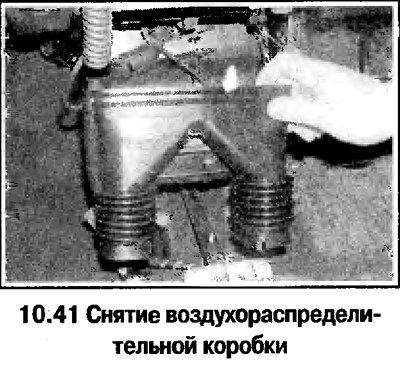

41. Снимите центральную секцию передней панели салона. Подайте на себя воздухораспределительную коробку в нише для ног и снимите (смотрите фотографию). Для снятия коробки на моделях Zafira отверните болты и снимите кронштейны.
42. На моделях с автоматической трансмиссией снимите блок управления трансмиссией.

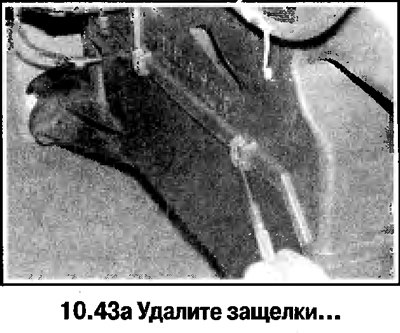

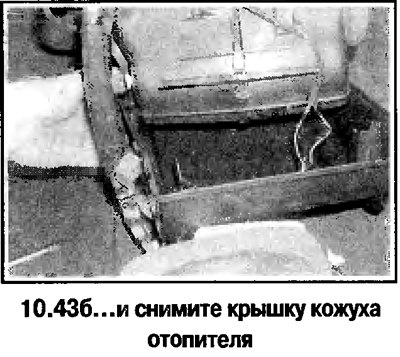

43. Удалите 9 защелок и снимите крышку кожуха отопителя (смотрите фотографию).

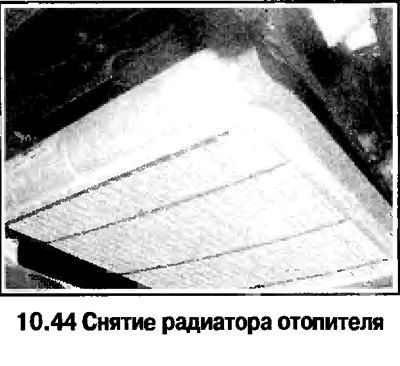

44. Достаньте скобы и отсоедините от радиатора трубки. Снимите радиатор отопителя (смотрите фотографию).
45. Установка выполняется в обратном порядке. Замените уплотнительные кольца, которые смажьте силиконовой смазкой. При присоединении шлангов к радиатору быстроразъемными соединениями убедитесь, что шланги надежно закреплены (зеленое кольцо замка должно свободно проворачиваться).
Выключатель отопителя
46. Снимите панель управления отопителем.
47. Переведите рукоятку терморегулятора в положение подачи теплого воздуха. Рукоятку распределительной заслонки переведите в положение обдува верхнего пространства (головы).
48. Подайте на себя и снимите рукоятку регулятора скорости вращения вентилятора. Отогните защелки и снимите выключатель с панели управления.
