Модель Astra
1. Отсоедините батарею от массы и выждите 1 мин.
2. Снимите пепельницу, отвернув винт.

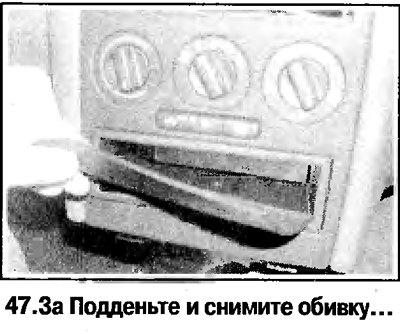

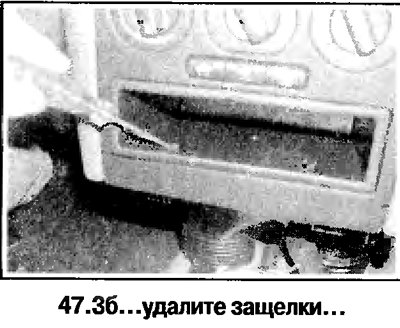

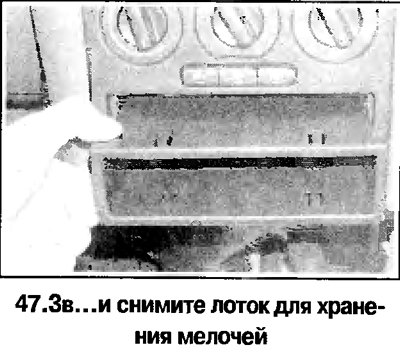

3. Снимите лоток для хранения мелочей (смотрите фотографию).
4. Снимите приемник и шасси, на части автомобилей снимите навигационный блок (Глава 12).

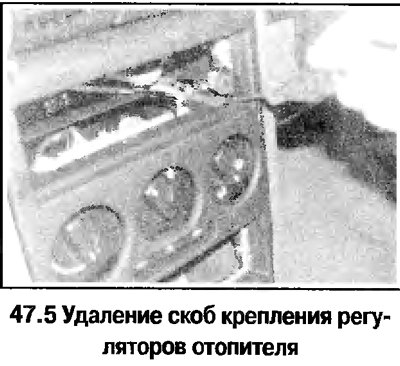

5. Снимите панель управления отопителем (смотрите фотографию).

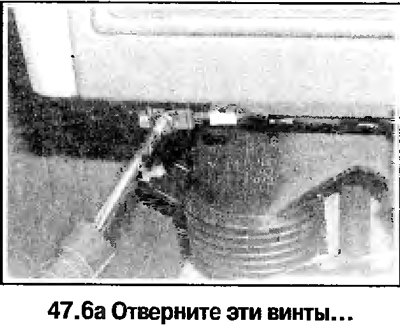

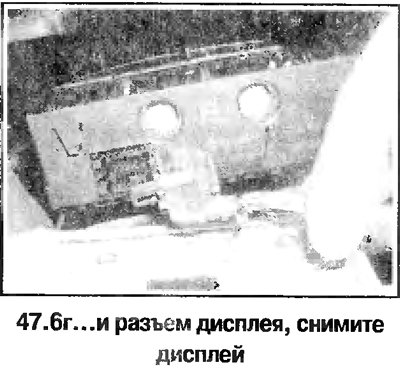

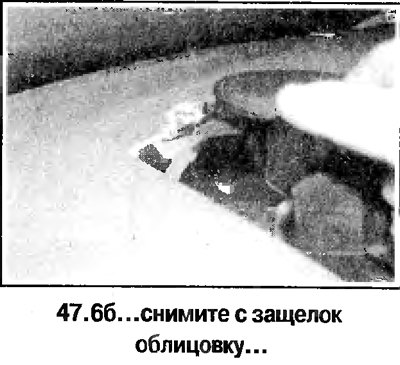

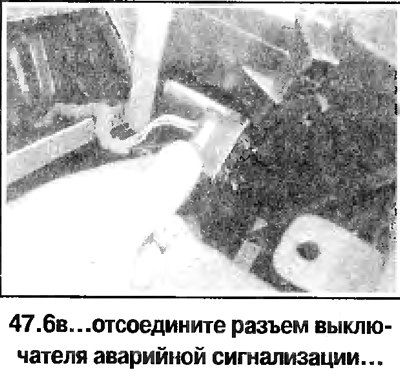

6. Снимите с панели дисплей (смотрите фотографию).

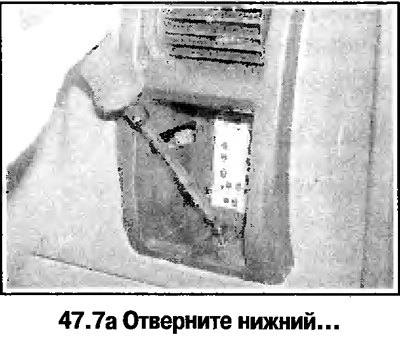

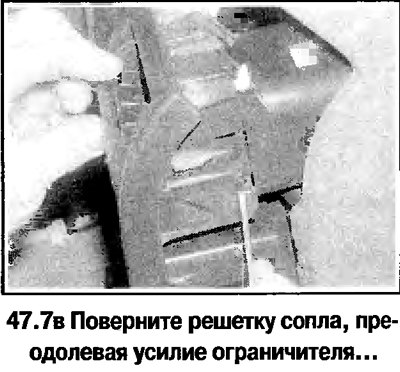

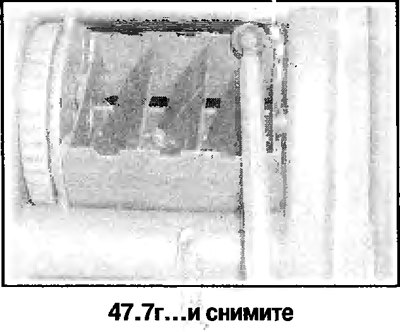

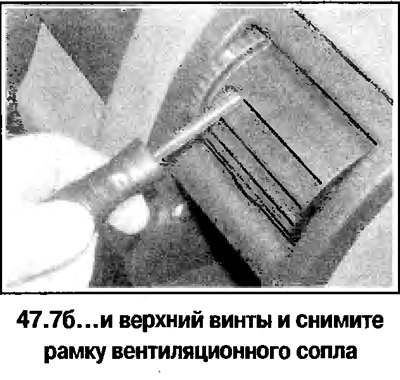

7. Снимите боковое вентиляционное сопло со стороны водителя (смотрите фотографию). Для доступа к винтам сместите решетку сопла до упора и поверните дополнительно, преодолевая усилие ограничителя. Если это не удается, то отверните винты, вставив длинную отвертку в решетку, и отожмите боковые защелки (смотрите фотографию).

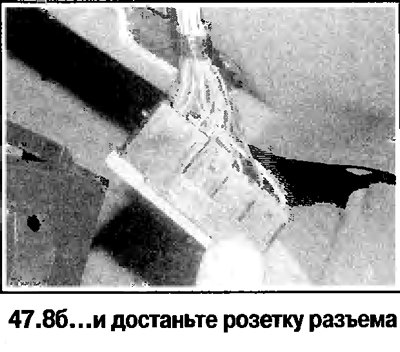

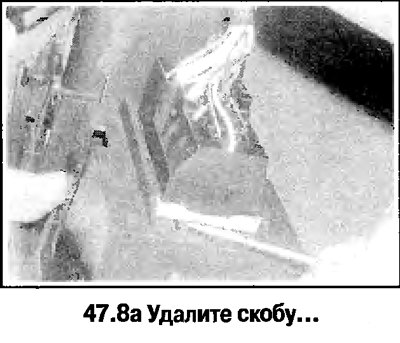

8. Отсоедините разъем от рамки переключателя света фар (смотрите фотографию).
9. Снимите перчаточный ящик.

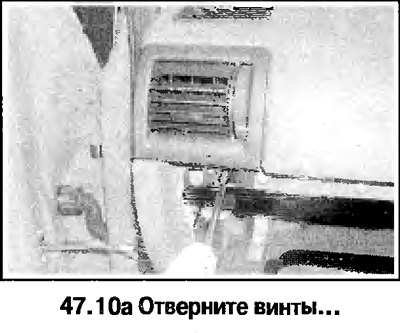

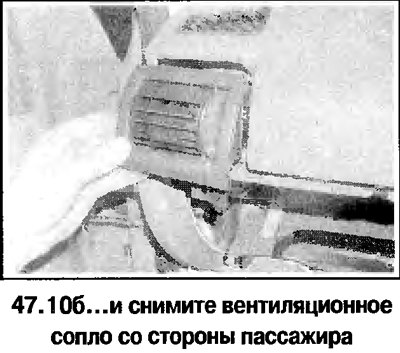

10. Снимите боковое вентиляционное сопло со стороны пассажира (смотрите фотографию). Для доступа к винтам сместите решетку сопла до упора и нажмите, преодолевая усилие ограничителя. Отверните винты и нижний болт крепления и снимите сопло (смотрите фотографию).
11. Через проем перчаточного ящика отсоедините разъем от модуля подушки безопасности, соблюдая осторожность, чтобы не оторвать от разъема проводку.

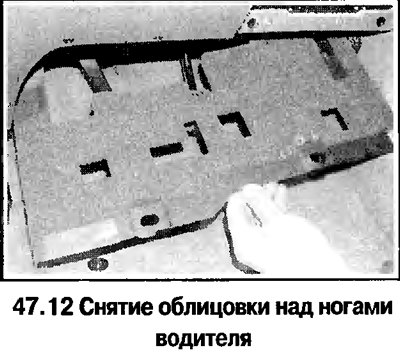

12. Снимите руль, затем снимите нижнюю облицовку передней панели над ногами водителя (смотрите фотографию).
13. Снимите оба кожуха рулевой колонки.
14. Снимите переключатели указателей поворота и стеклоочистителя (Глава 12).
15. Снимите щиток приборов (Глава 12).

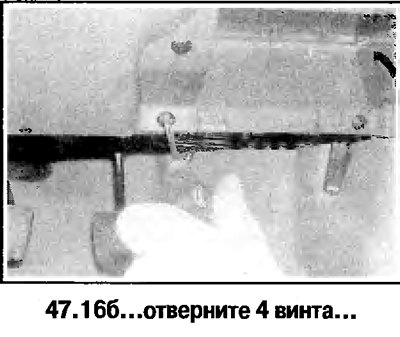

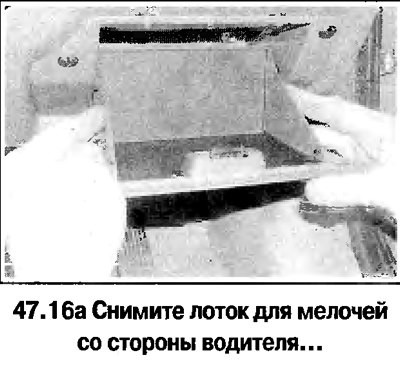

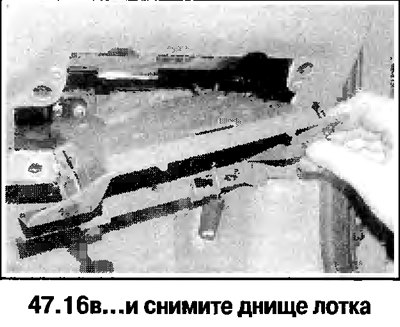

16. Снимите лоток для мелочей со стороны водителя, отверните 4 винта и снимите днище лотка (смотрите фотографию).
17. Снимите передние сиденья.

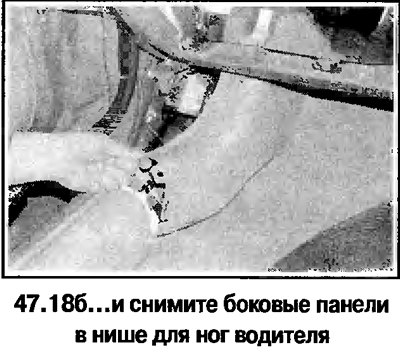

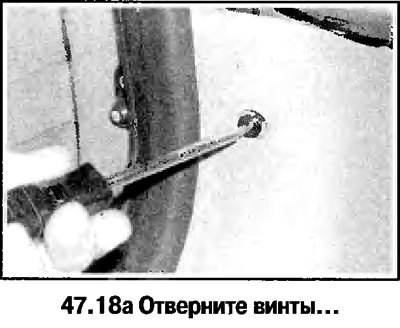

18. Снимите облицовки порогов, отверните винты и снимите боковые панели в нишах для ног (смотрите фотографию).

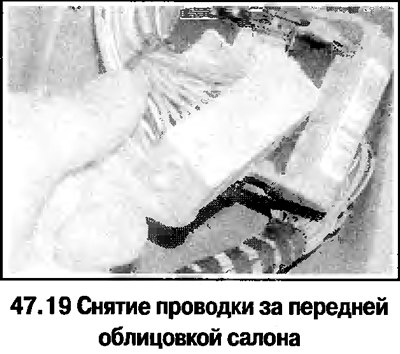

19. Достаньте из скоб проводку за передней облицовкой салона (смотрите фотографию).

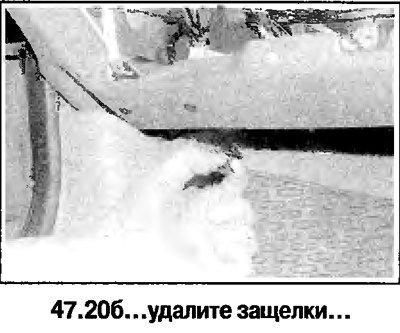

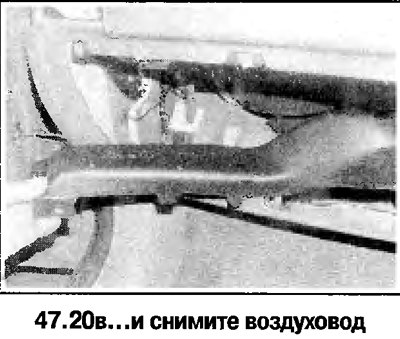

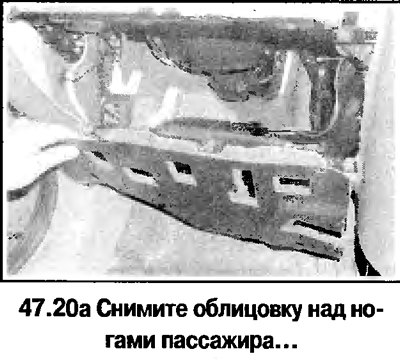

20. Снимите облицовку над ногами пассажира, удалите защелки и снимите воздуховод (смотрите фотографию).

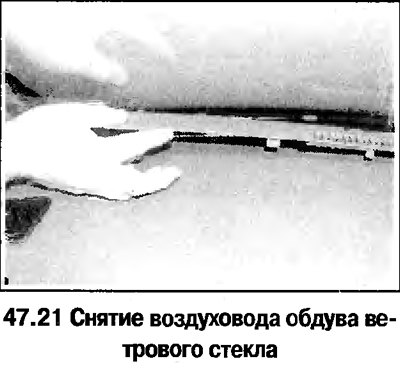

21. Подденьте и снимите с передней панели воздуховод обдува ветрового стекла (смотрите фотографию).

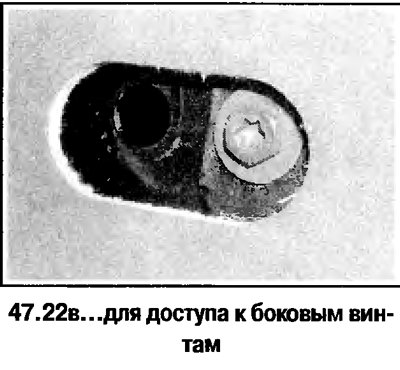

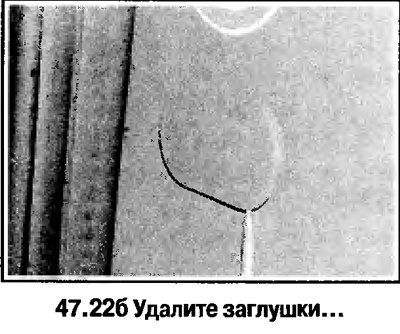

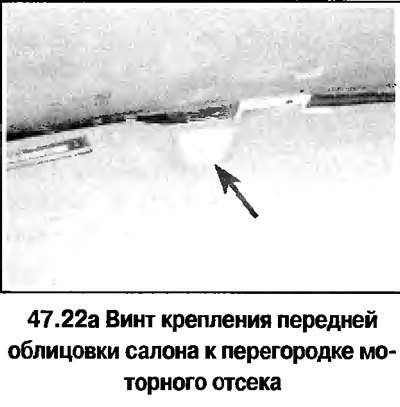

22. Отверните 3 винта крепления передней облицовки салона к перегородке моторного отсека, отверните боковые винты, которые закрыты заглушками (смотрите фотографию).
23. Обозначьте трассы жгутов под облицовкой.
24. Вдвоем подайте облицовку и снимите, приняв меры, чтобы не повредить часть облицовки в области рулевой колонки.
25. Установка выполняется в обратном порядке.
Модель Zafira
26. Отсоедините батарею от массы и выждите 1 мин.
27. Снимите пепельницу и напольную секцию.
28. Снимите панель управления отопителем.
29. Снимите руль.
30. Снимите переключатели указателя поворота и стеклоочистителя.
31. Снимите замок зажигания.
32. Снимите приемник и шасси, на части автомобилей снимите навигационный блок.

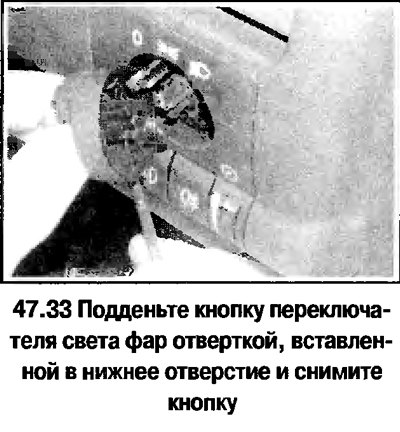

33. Снимите кнопку переключателя света фар (смотрите фотографию).

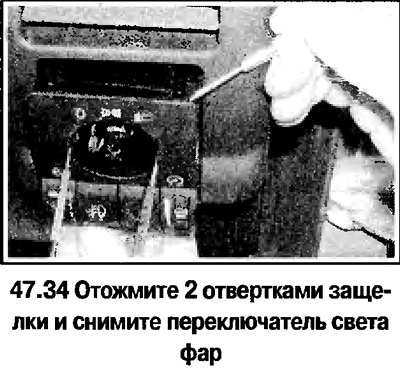

34. Снимите переключателя света фар (смотрите фотографию).
35. Снимите крышку блока предохранителей.

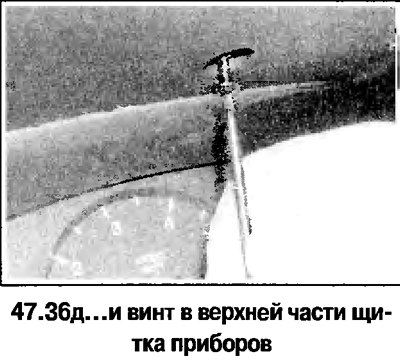

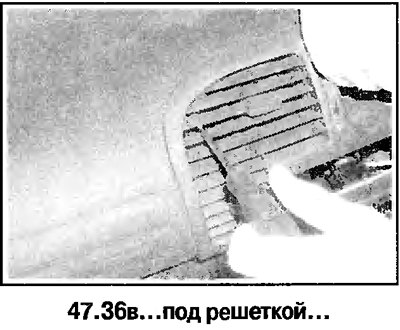

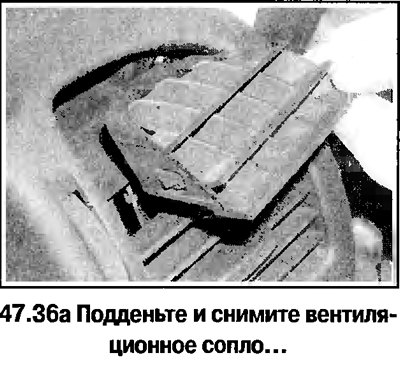

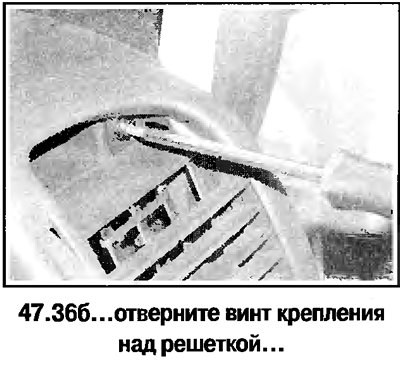

36. Снимите вентиляционное сопло и отверните винты облицовки щитка приборов (смотрите фотографию).

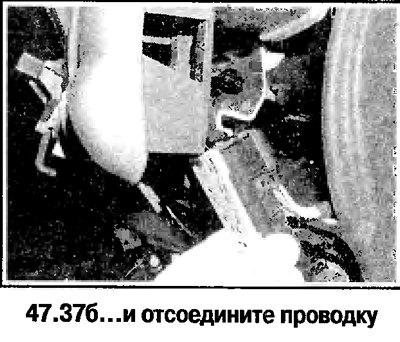

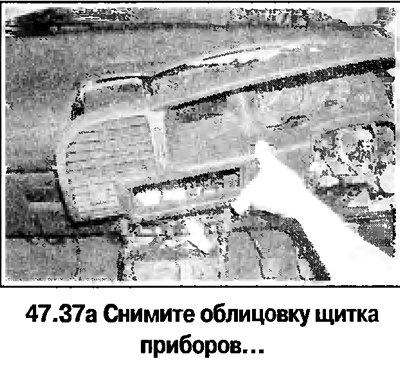

37. Снимите облицовку щитка приборов, отсоединив проводку (смотрите фотографию).

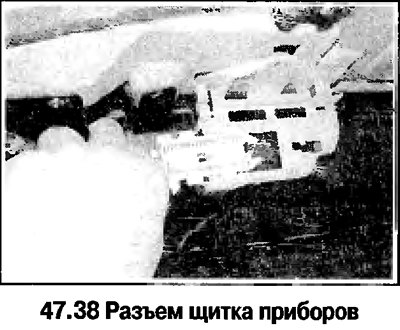

38. Снимите щиток приборов, отсоединив разъем (смотрите фотографию).

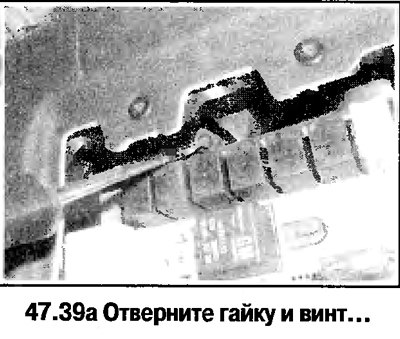

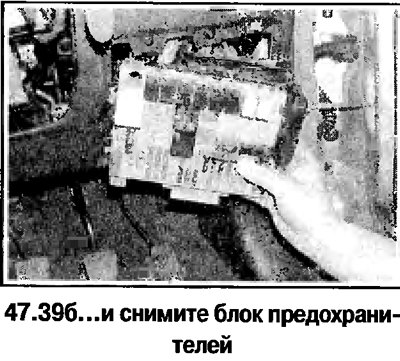

39. Снимите блок предохранителей (смотрите фотографию).

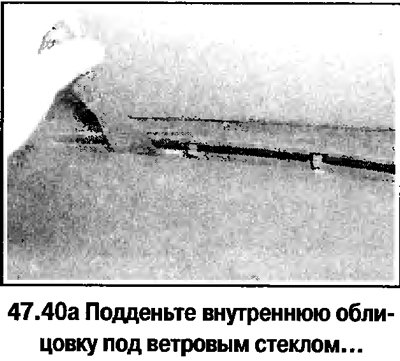

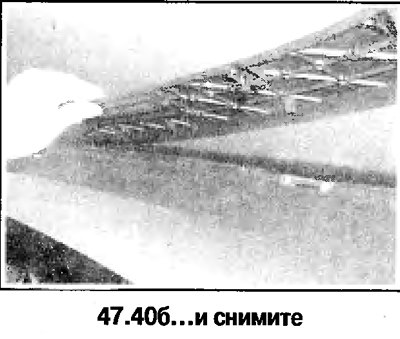

40. Снимите внутреннюю облицовку под ветровым стеклом (смотрите фотографию).

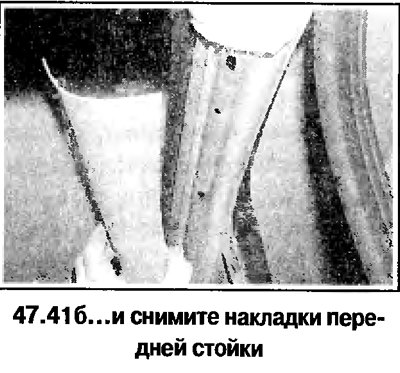

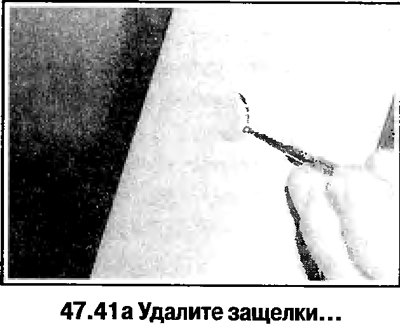

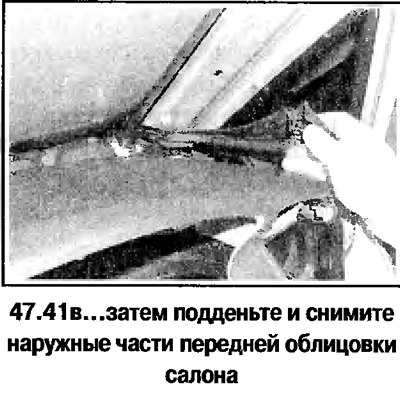

41. Снимите накладки передней стойки (смотрите фотографию).

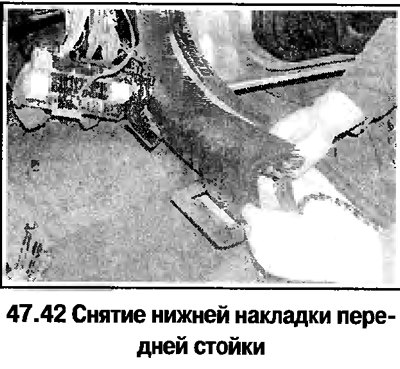

42. Снимите накладки порогов и нижние накладки передних стоек (смотрите фотографию).
43. Снимите перчаточный ящик.

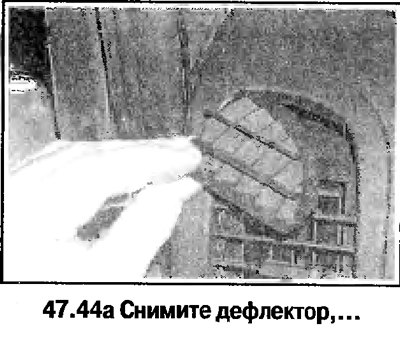

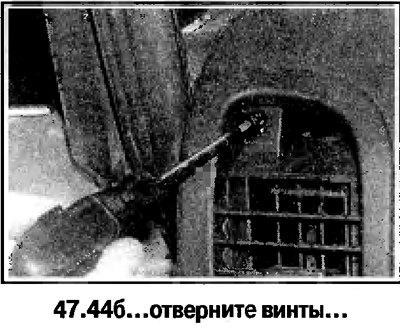

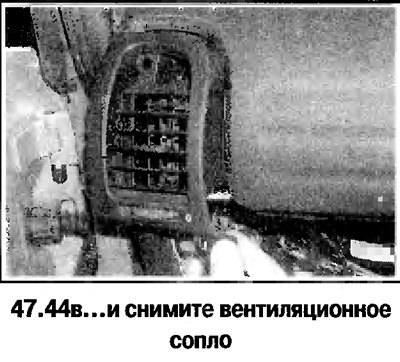

44. Снимите дефлектор и вентиляционное сопло со стороны пассажира (смотрите фотографию).

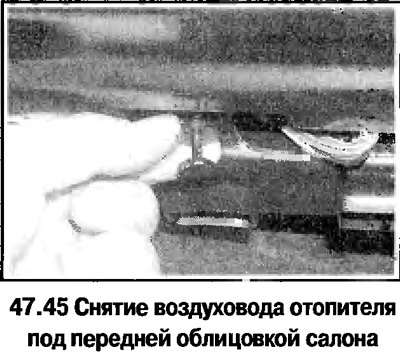

45. Удалите защелки, снимите панели над ногами водителя и пассажира и снимите боковые воздуховоды отопителя (смотрите фотографию).
46. Обозначьте трассы жгутов под облицовкой.

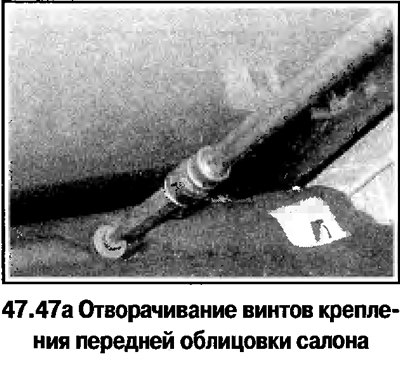

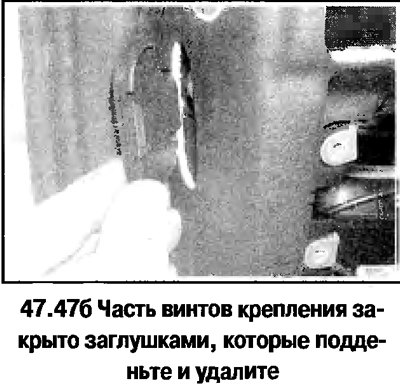

47. Ответите винты крепления передней облицовки салона (смотрите фотографию), снимите резиновые уплотнители передних стоек кузова.

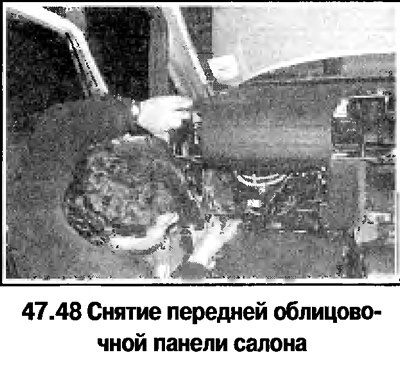

48. Вдвоем подайте облицовку и снимите, приняв меры, чтобы не повредить часть облицовки в области рулевой колонки (смотрите фотографию).
49. Установка выполняется в обратном порядке.
