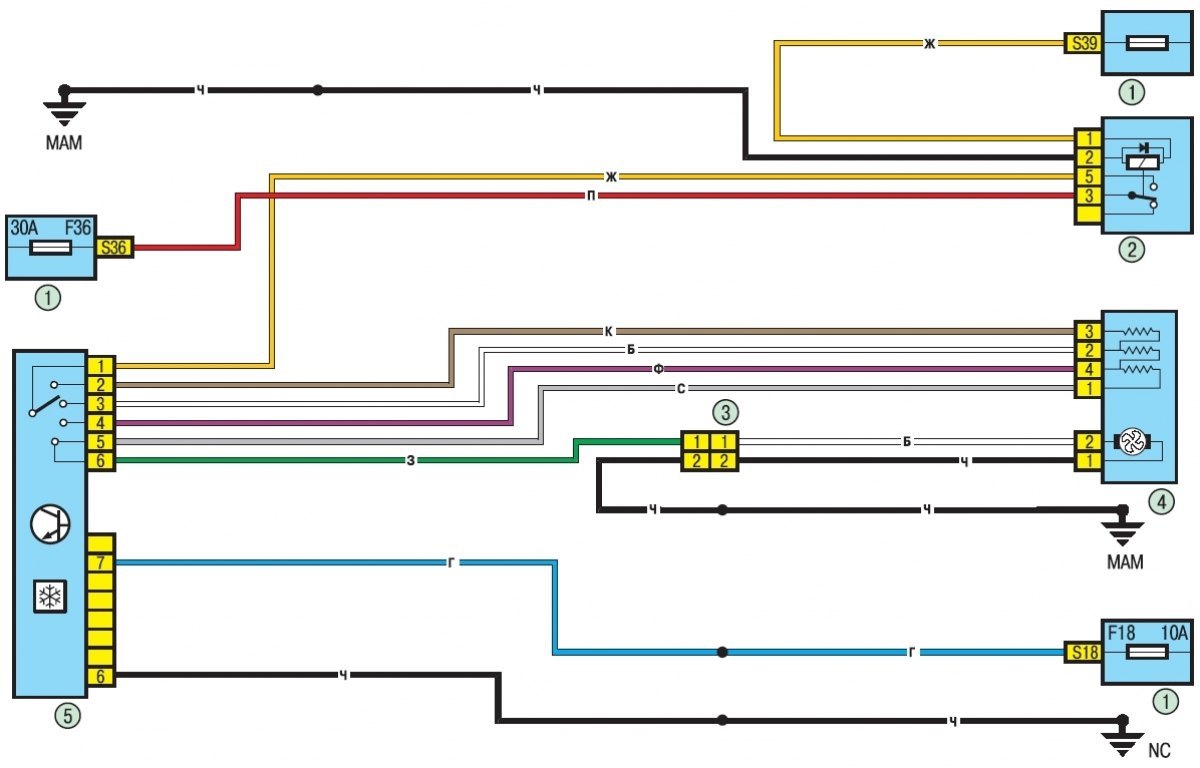

Схема 9. Электровентилятор системы отопления и вентиляции салона
Открыть большую картинку в новой вкладке »
1 – блок предохранителей в салоне (см. рис. 10.1); 2 – реле 233 (см. рис. 10.2а и 10.2б); 3 – разъем проводки электровентилятора системы охлаждения/панели приборов; 4 – электровентилятор системы охлаждения
