2. На моделях Astra с кондиционером снимите батарею (Глава 5А) и лоток батареи. Снимите воздушный фильтр и воздуховоды.

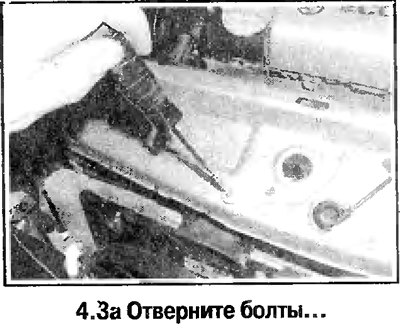

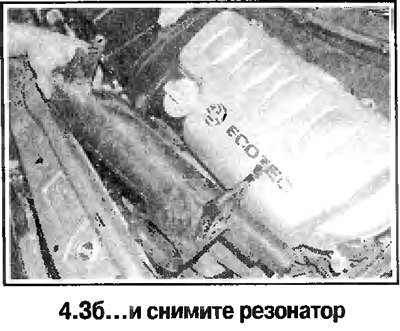

3. На моделях Zafira с кондиционером отверните болты и снимите резонатор с перегородки передка, отсоедините от резонатора патрубок забора воздуха (смотрите фотографию).
4. Поднимите передок автомобиля и снимите грязеотражатель двигателя.
5. Слейте охлаждающую жидкость.
6. Снимите вентилятор (см. ниже).

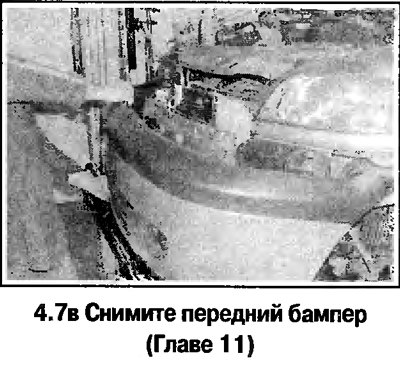

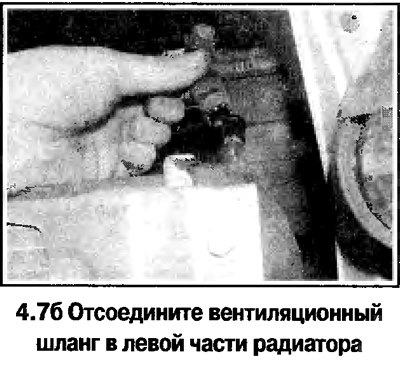

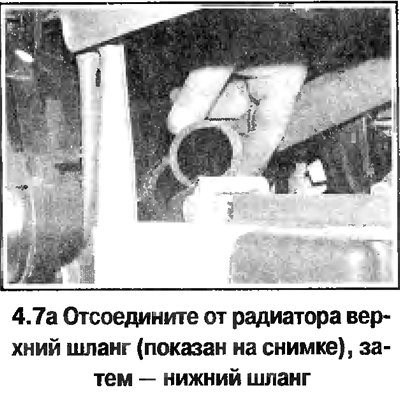

7. Дальнейший порядок снятия радиатора иллюстрируется на фото.
8. Обозначьте и отсоедините от радиатора шланги маслоохладителя.
(Посмотрите оригинал на портале: autoinstruction)
9. Зафиксируйте радиатор, вставив 2 отвертки в отверстия боковых креплений, и снимите кронштейны нижнего крепления, отвернув болты.

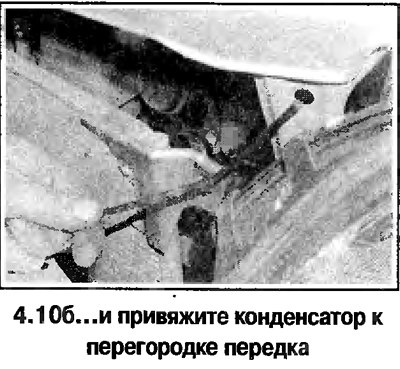

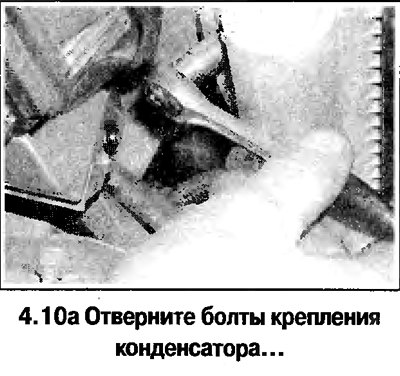

10. На моделях с кондиционером отверните болты крепления конденсатора, привяжите конденсатор к перегородке передка (смотрите фотографию).

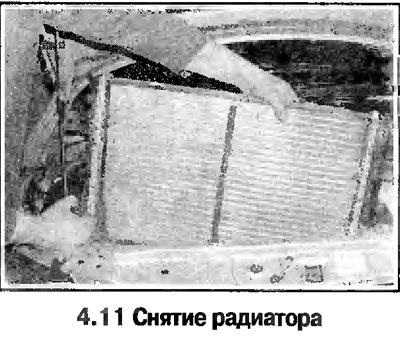

11. Удерживая радиатор, удалите фиксирующие отвертки и снимите радиатор (смотрите фотографию).
12. Промойте радиатор и очистите межреберные пространства.
13. Установка выполняется в обратном порядке.
