Мотор вентилятора отопителя (модели без системы кондиционирования воздуха или автоматического контроля климата (ACC))
Снятие
1. Отсоедините отрицательный провод батареи.
2. Снимите вентиляционный воздушный фильтр (см. Главу Текущее обслуживание).
3. Отсоедините провода мотора вентилятора отопителя и резисторов.
4. Отсоедините внутренний тросик от заслонки управления температурой в корпусе отопителя.
5. С помощью отвертки разожмите крепежные зажимы с каждой стороны кожуха мотора вентилятора отопителя.
6. Протолкните кожух вниз, затем снимите его, сдвинув вправо, глядя вперед по автомобилю. Извлеките кожух из салона автомобиля.
7. Отдайте центральный винт, затем ослабьте зажимы и снимите решетку с выходного отверстия.
8. Разделите половинки кожуха мотора вентилятора.
9. Отдайте крепежный винт мотора, поднимите крышку и снимите мотор с крыльчатки.
Установка на место
Установка производится в порядке, обратном порядку снятия.
Мотор вентилятора отопителя (модели с системой кондиционирования воздуха и / или автоматического контроля климата (ACC))
Снятие
1. Отсоедините отрицательный провод батареи.
2. Снимите капот (см. Главу Текущее обслуживание).

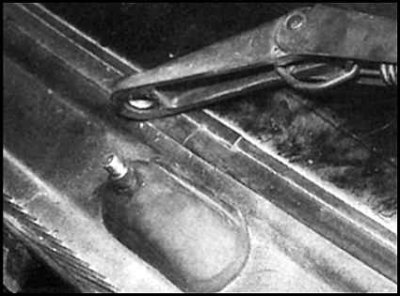

3. Снимите рычаги стеклоочистителей.
4. Снимите пластиковые крышки (см. Главу Система электрооборудования).
5. Если необходимо, снимите крышки с испарителя и мотора стеклоочистителей.
6. Отсоедините провода от мотора вентилятора отопителя и мотора стеклоочистителей.
7. Отдайте болты и снимите панель ложной переборки в задней части двигательного отсека.
8. Осторожно снимите дренажную пластиковую накладку непосредственно под ветровым стеклом. Для этого сперва снимите пластиковые крышки.

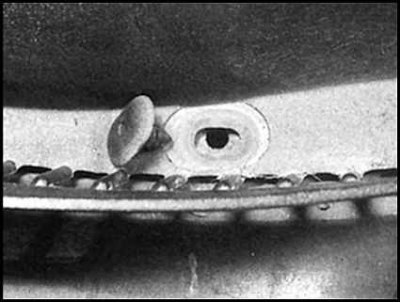

9. Затем подцепите накладку отверткой, вставленной в точки установки крепежных шпилек.
10. Поместите шпильки в подходящую емкость и извлеките накладку из-под резинки ветрового стекла.
11. Отдайте и снимите крепежные болты блока электронного управляющего устройства (ECU) и сдвиньте блок в сторону.
12. Освободите шток тяги управления, затем отдайте винты опорной скобы, отсоедините провода и снимите сборку мотора стеклоочистителей (при необходимости см. Главу Система электрооборудования).
13. Освободите из зажимов на переборке шланги подачи охладителя в теплообменник. Промаркируйте шланги для последующей их установки на прежние места.
14. Слейте систему охлаждения (см. Главу Текущее обслуживание) (или, альтернативно, слейте несколько литров охладителя), затем ослабьте хомуты шлангов теплообменника отопителя. Отсоедините шланги от теплообменника.
15. Там, где необходимо, снимите брызгозащитный колпак заслонки. Также отсоедините вакуумный шланг от трубки системы управления скоростью (темпостата) на переборке.
16. Высвободите шланг из зажима на кожухе мотора отопителя.
17. Отдайте и снимите крепежные болты вакуумного насоса системы управления скоростью и сдвиньте насос в сторону. Отсоедините вакуумный шланг от черного выходного отверстия на насосе.
18. Отдайте передний крепежный винт корпуса испарителя.
19. Отдайте задний крепежный винт корпуса испарителя.

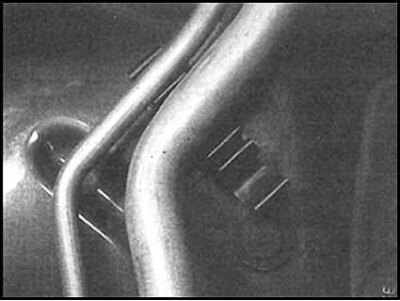

20. Высвободите из пластиковых зажимов рефрижераторные трубки.
21. Отсоедините внутренний тросик управления от клапана регулятора температуры на стенке кожуха вентилятора отопителя.
22. Сдвиньте насколько возможно вправо испаритель и кожух, следите за тем, чтобы не повредить рефрижераторные трубки.

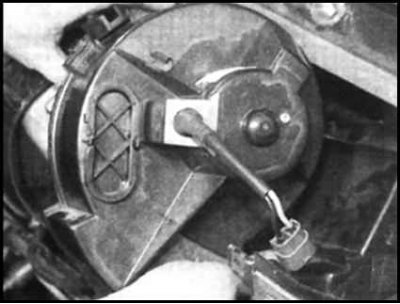

23. Освободите крепежные зажимы и отдайте установочные винты (если требуется) и извлеките блок мотора вентилятора отопителя. Возможно, для снятия блока с переборки понадобится повернуть блок по диагонали.

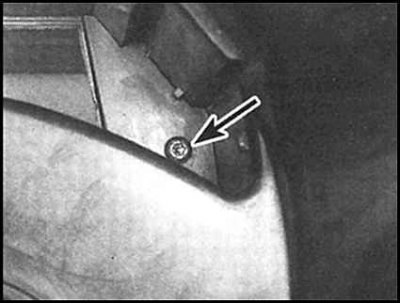

24. Установив блок на верстак, отдайте центральный болт (указан стрелкой).
25. Снимите пластиковую скобу.
26. Затем освободите зажимы.

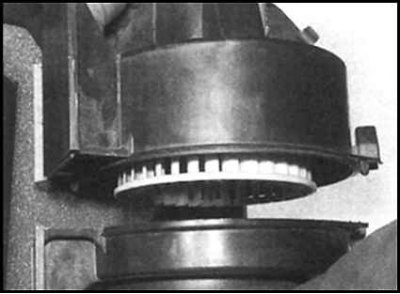

27. Разделите две половинки кожуха. Не забудьте перед этим заметить для себя каким образом две половинки были соединены.
28. Отдайте крепежный винт мотора.
29. Снимите крышку.

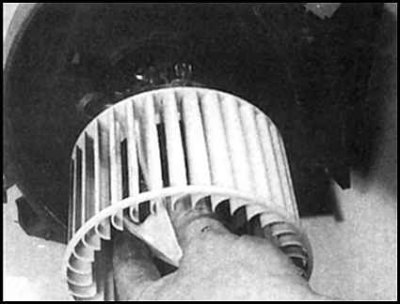

30. Снимите мотор с кожуха.
Установка на место
Установка на место осуществляется в порядке, обратном порядку снятия. При установке панели ложной переборки следите за тем, чтобы не тянуть за провода блока управления вентилятора/радиатора. При установке пластиковой дренажной накладки следите за тем, чтобы она была установлена под нижние губки резинки ветрового стекла.
Теплообменник отопителя
Снятие
1. Следуйте описанию процедуры снятия мотора вентилятора отопителя, приведенной выше.
2. Если еще не сделали, слейте систему охлаждения (см. Главу Текущее обслуживание).
3. Если еще не сделали, ослабьте зажимы и отсоедините шланги от теплообменника.

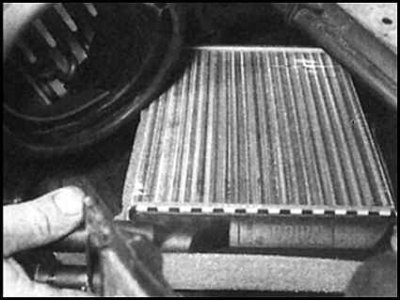

4. Подоприте кожух испарителя как можно выше, затем извлеките теплообменник отопителя из кожуха отопителя. При необходимости, впускные и выпускные патрубки могут быть сняты с теплообменника после снятия специальных зажимов. Снимите уплотнительные кольца.
5. Осмотрите уплотнительные кольца и при необходимости замените их.
Установка на место
Установка осуществляется в порядке, обратном порядку снятия. После подсоединения шлангов и перед установкой на место остальных компонентов залейте систему охлаждения и проверьте ее на утечки.
Коробка отопителя
Снятие
1. Снимите мотор вентилятора отопителя и теплообменник как описано в предыдущем Разделе.
2. Снимите сборку передней панели ("торпедо") (см. Главу Кузовные работы).
3. Снимите воздушные каналы панели, воздушные рукава и канал левого размораживателя стекла, затем отсоедините канал правого размораживателя стекла.
4. Снимите с коробки отопителя воздушный рукав, ведущий к сиденьям задних пассажиров.
5. Отсоедините провода сервомотора и мотора вентилятора отопителя от коробки отопителя.
6. Отдайте крепежные болты коробки отопителя.
7. Высвободите из зажимов жгут проводов в двигательном отсеке и вытащите резиновую уплотнительную втулку.
8. Извлеките коробку отопителя вверх по диагонали. Обратите внимание, что дно коробки отопителя устанавливается в канавку на переборке и сборке передней панели ("торпедо").
Установка на место
Установка производится в порядке, обратном порядку снятия.
Панель управления отопителем (кроме моделей с автоматическим контролем климата (ACC))
Снятие
1. Снимите вещевой ящик (см. Главу Кузовные работы). Также снимите панель под вещевым ящиком.
2. Дотянитесь до задней части панели управления отопителем и освободите четыре зажима. Извлеките панель.
3. Соедините тягу управления распределительной заслонкой, косую шестерню клапана регулятора температуры и все разъемы.
Установка на место
Установка на место осуществляется в порядке, обратном порядку снятия с учетом следующих моментов:
1. При установке косой шестерни клапана регулятора температуры проследите за тем, чтобы клапан внутри двигательного отсека (также как и контрольная рукоятка) был установлен в положение холод ("cold").
2. При установке штока тяги управления поверните ось шестерни насколько возможно против часовой стрелки, затем установите управление распределением воздуха в положение "0". Подсоедините шток тяги управления так, чтобы оранжевая его часть была направлена к оси на панели управления.
3. В заключение проверьте функционирование управления отопителем.
Тросик управления температурой отопителя
Снятие
1. Снимите вещевой ящик (см. Главу Кузовные работы). Также снимите панель под вещевым ящиком.
2. Снимите решетки динамиков, затем отдайте винты верхней части передней панели ("торпедо"), отжав передний край и сдвинув его таким образом, чтобы освободить из зажимов на заднем крае.
3. Отдайте винты и опустите панель распределения мощности, затем снимите боковой канал и воздушный патрубок размораживателя стекла.
4. Дотянитесь до задней части панели управления отопителем и освободите зажимы. Вытащите панель вперед.
5. Отсоедините шток управления клапаном распределения воздуха и отсоедините косую шестерню тросика регулятора температуры из панели управления.
6. Отсоедините внутренний управляющий тросик от клапана температуры в двигательном отсеке.
7. Освободите зажим крепления тросика к коробке отопителя и снимите тросик.
Установка на место
Присоединительные размеры тросика управления температурой отпителя
Установка осуществляется в порядке, обратном порядку снятия с учетом следующих моментов:
1. При подсоединении тросика к клапану в двигательном отсеке установите внешний тросик.
2. Следуйте инструкциям по установке, данным в §49.
3. В заключение проверьте функционирование управления отопителем.
Блок контроля климата
Снятие
1. Отсоедините отрицательный провод батареи.
2. Осторожно извлеките пепельницу и оставьте ее висеть на проводах.
3. Вытолкните панель управления вместе с блоком управления и отсоедините штекер и заземление.
Установка на место
1. Установка осуществляется в порядке, обратном порядку снятия.
Датчики блока контроля климата
2. Датчики блока контроля климата расположены следующим образом. Датчик солнечного излучения расположен либо в левой части передней панели ("торпедо") либо в верхней центральной части "торпедо". Датчик температуры окружающей среды расположен в распределительной камере воздуха, подаваемого в сборку отопителя, а датчик температуры воздуха внутри салона расположен в центральной части передней панели ("торпедо"). Датчик смешанного воздуха также расположен в центральной части сборки отопителя.
Датчик температуры внутреннего воздуха
Снятие
1. Отсоедините отрицательный провод батареи.
2. Снимите пепельницу в передней панели.
3. Снимите, как описано выше, блок контроля климата.
4. Извлеките воздушный датчик и отсоедините провода.
Установка на место
Установка на место производится в порядке, обратном порядку снятия, при этом следите за тем, чтобы не перекручивался шланг датчика.
Датчик температуры окружающей среды
Снятие
1. Отсоедините отрицательный провод батареи.
2. Работая в двигательном отсеке, снимите панель переборки.
3. Отсоедините провода и снимите датчик.
Установка на место
Установка производится в порядке, обратном порядку снятия, следите за тем, чтобы металлическая поверхность датчика была обращена наружу.
Датчик смешанного воздуха
Снятие
1. Отсоедините отрицательный провод батареи.
2. Снимите вещевой ящик (см. Главу Кузовные работы).
3. Выньте датчик из кожуха распределителя воздуха и отсоедините провода.
Установка на место
Установка на место осуществляется в порядке, обратном порядку снятия.
Датчик солнечного излучения
Снятие
1. Отсоедините отрицательный провод батареи.
2. Снимите решетку правого динамика.
3. Отсоедините провода и снимите датчик с двусторонней липкой ленты.
Установка на место
Счистите все остатки липкой ленты, затем закрепите датчик с помощью новой ленты. Дальнейшая процедура по установке - обратна процедуре снятия.
Сервомоторы системы контроля климата
Снятие
1. Нажмите красную кнопку на блоке управления до появления на дисплее обозначения "HI".
Информация представлена на сайте: autoinstruction
2. Отсоедините отрицательный провод батареи.
3. Снимите вещевой ящик (см. Главу Кузовные работы).
4. Отдайте винты и опустите панель распределения мощности).
5. Отсоедините провода от сервомоторов, мотора вентилятора отопителя и датчика внутреннего воздуха.
6. Отсоедините от сервомотора тросик управления температурой.
7. Отдайте крепежные винты и выньте скобу вместе с электрическими сервомоторами.
8. Отсоедините шланг от датчика внутреннего воздуха и выньте скобу вместе с моторами.
Установка на место
1. Слегка выньте панель управления из передней панели ("торпедо"), затем установите на место скобу с моторами, следя за тем, чтобы косая шестерня встала правильно, а тросик подсоединен к правильной стороне скобы. Вставьте на место и затяните крепежные винты.
2. Подсоедините провода и шланг к датчику внутреннего воздуха.
3. Установите на место панель распределения воздуха и затяните винты.
4. Установите на место вещевой ящик (см. Главу Кузовные работы).
5. Подсоедините отрицательный провод батареи.
Моторы вентиляторов установленные в задних дверях
Снятие
1. Снимите панель декоративной обшивки задней двери (см. Главу Кузовные работы).
2. Отсоедините провода, затем отдайте винты и снимите мотор с внутренней стенки двери.
Установка на место
Установка на место производится в порядке, обратном порядку снятия.
