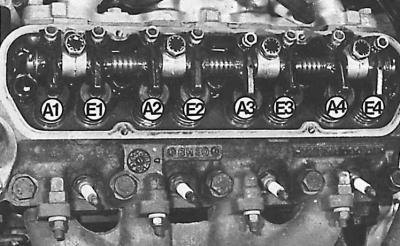

Впускные и выпускные клапаны двигателя OHV, кроме двигателя с рабочим объемом 1,3 дм3, изготавливаемого с сентября 1988 года
А – впускные; Е – выпускные
Оптимальный зазор в механизме газораспределения необходим для компенсации теплового расширения при прогреве двигателя и выходе его на рабочую температуру. При зазоре меньше оптимального изменяются фазы газораспределения, снижается компрессия и мощность двигателя, а также может нарушаться равномерность работы двигателя. При увеличенных зазорах клапанов, что определяется по наличию характерных стуков, изменяются фазы газораспределения, уменьшается наполняемость цилиндров топливной смесью и мощность двигателя.
Проверку и регулировку зазоров клапанов необходимо производить через каждые 20000 км пробега автомобиля.
Проверку и регулировку зазоров клапанов производить на холодном двигателе.
Зазоры клапанов
| Клапан | Оптимальный зазор, мм | Регулировка, мм |
| Впускной | 0,20 – 0,25 | 0,20 |
| Выпускной | 0,56 – 0,61 | 0,60 |
Порядок регулировки
| Рычаги давят на стержни обоих клапанов в цилиндре | 1 | 3 | 4 | 2 |
| Регулировка зазора клапанов в цилиндре | 4 | 2 | 1 | 3 |
1. Снять воздушный фильтр.
2. Снять за наконечники высоковольтные провода со свечей зажигания.
3. Снять крышку головки блока цилиндров, предварительно отвинтив 4 болта.

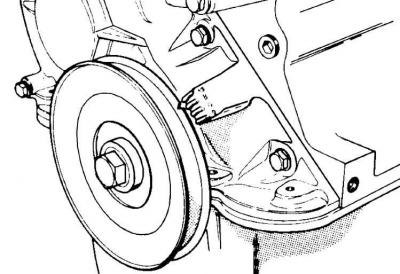

4. Провернуть двигатель в направлении его рабочего вращения (по часовой стрелке) до совмещения меток на шкиве и передней крышке. Проворачивать коленчатый вал двигателя можно ключом за болт крепления шкива или проворачивая колесо при включенной передаче.
5. Осторожно проворачивать двигатель в одну или другую сторону до открытия обоих клапанов в первом цилиндре, при этом клапаны четвертого цилиндра закрыты и между рычагом и стержнем клапана имеется зазор, который измеряется щупом и при необходимости регулируется.

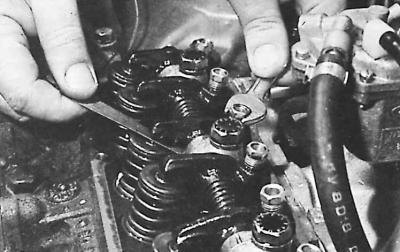

6. Регулировка производится вращением регулировочного болта настолько, чтобы щуп, толщина которого равна величине зазора, с трудом перемещался в зазоре.
7. Провернуть коленчатый вал двигателя на 90° и проверить зазор следующего клапана. Так же проверяются зазоры остальных клапанов.
8. Установить крышку головки блока цилиндров, воздушный фильтр и подключить высоковольтные провода.
