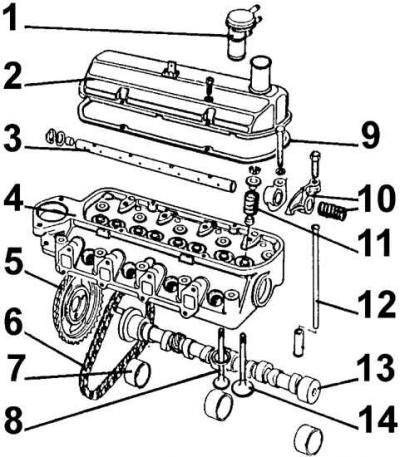

Головка блока цилиндров
1 – маслозаливная горловина; 2 – крышка головки; 3 – ось рычагов; 4 – головка блока цилиндров; 5 – звездочка распределительного вала; 6 – цепь; 7 – подшипники распределительного вала; 8 – выпускной клапан; 9 – прокладка головки; 10 – рычаг с пружиной; 11 – пружина клапана; 12 – толкатель; 13 – распределительный вал; 14 – впускной клапан

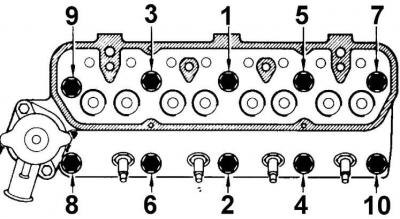

Последовательность затягивания болтов крепления головки блока цилиндров
1. Снять провод массы с аккумулятора.
2. Снять воздушный фильтр, предварительно отвинтив 2 винта крепления крышки фильтра и отсоединив шланг вентиляции картера с крышки маслоналивной горловины, а также вакуумный шланг от впускного коллектора.
3. Слить охлаждающую жидкость из двигателя, отсоединив нижний шланг на радиаторе и открыв крышку на корпусе термостата.

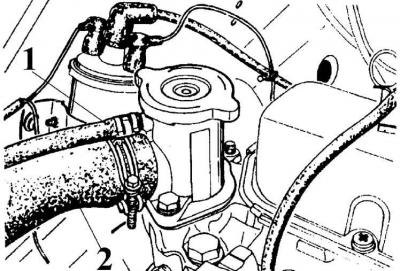

4. Снять шланги с термостата (1 – отводной шланг, 2 – шланг радиатора).

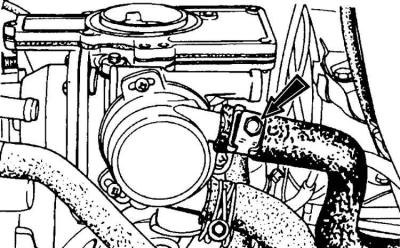

5. Снять шланг подачи охлаждающей жидкости к механизму автоматического управления воздушной заслонкой карбюратора.
.
[Смотрите источник на портале: www.AutoInstruction.ru]

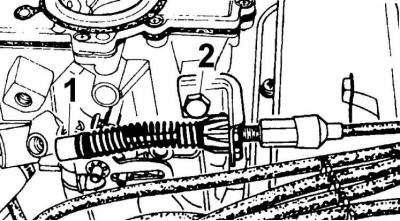

6. Снять трос привода дроссельной заслонки карбюратора, предварительно отсоединив пружинный фиксатор 1 и отвинтив кронштейн 2.
7. Снять топливные и вакуумные шланги с карбюратора.
8. Снять с впускного коллектора шланги вентиляции картера и вакуумного усилителя тормозов.
9. Снять за наконечники высоковольтные провода со свечей зажигания и вывинтить свечи зажигания.
10. Снять электрические разъемы с датчиков температуры охлаждающей жидкости и включения вентилятора радиатора, а также электромагнитного клапана системы холостого хода карбюратора.

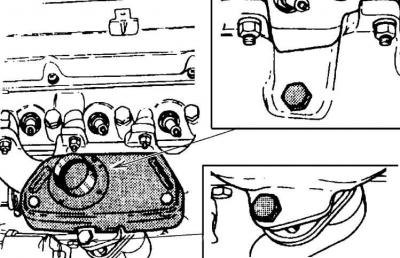

11. Снять с выпускного коллектора заборник подогретого воздуха и приемную выхлопную трубу, отвернув болты.
12. Снять крышку маслоналивной горловины.
13. Снять крышку головки блока цилиндров, предварительно отвинтив 4 болта.

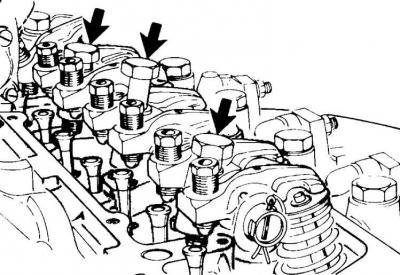

14. Снять с головки блока цилиндров ось рычагов клапанов в сборе, отвинтив 4 болта (указаны стрелками).
15. Извлечь штанги толкателей клапанов. При повторном использовании они должны устанавливаться на прежние места, поэтому пометить толкатели липкой лентой или сложить их таким образом, чтобы не перепутать при установке.
16. Отвинтить болты крепления головки блока цилиндров в последовательности, обратной затягиванию (см. рис. Последовательность затягивания болтов крепления головки блока цилиндров) и снять головку с двигателя.
