Установка маслоотражательных колпачков

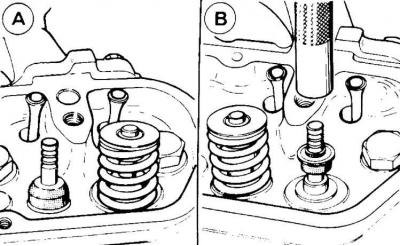

А – выпускной клапан; В – впускной клапан
Показанный на рисунке маслоотражательный колпачок должен устанавливаться только с впускным клапаном, не имеющим на стержне овальной надписи FORD.
1. Смазать маслом (желательно SAE 90 SQM 2C-9002-AA) стержень клапана и установить клапан в головку блока цилиндров.
2. Установить маслоотражательный колпачок на стержень клапана. Для того, чтобы не повредить рабочие кромки маслоотражательного колпачка, канавки на конце стержня клапана обмотать липкой лентой, которую после установки колпачка необходимо снять. Маслоотражательный колпачок выпускного клапана вставить до упора с помощью приспособления 21-007.
Внимание! Устанавливать только новые маслоотражательные колпачки.
3. Установить на клапан пружину и тарелку пружины, сжать пружину и вставить сухари клапана. Пружину устанавливать меньшим шагом витков к головке.
4. Аналогичным образом установить остальные клапаны и проверить установку, ударяя по торцам стержней клапанов молотком с мягким наконечником.
