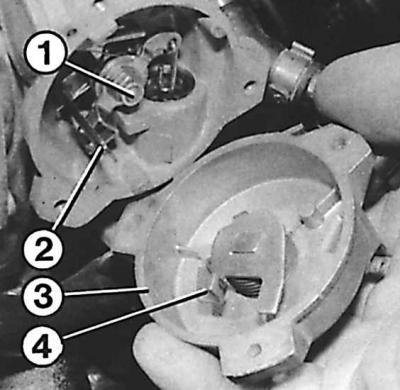

Элементы пускового устройства с ручным приводом
1 – ось; 2 – язычок привода оси; 3 – крышка; 4 – рычаг привода

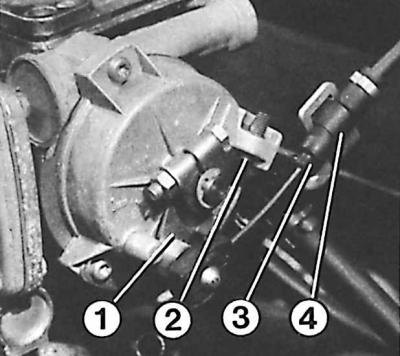

Крепление троса пускового устройства на карбюраторе
1 – держатель; 2 – ограничитель; 3 – оболочка троса; 4 – зажим

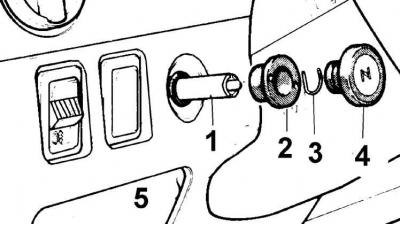

Элементы крепления ручки троса пускового устройства
1 – направляющая втулка; 2 – привод троса; 3 – фиксирующая скоба; 4 – рукоятка; 5 – ящик для мелочей
Снятие, установка и регулировка
1. Снять провод массы с аккумулятора и воздушный фильтр.
2. Замаркировать липкой лентой трос пускового устройства на карбюраторе рядом со стяжной гайкой и оболочку троса рядом с фиксатором. Освободить фиксатор и извлечь из кронштейна.
3. На панели приборов снять ящик для мелочей, фиксирующую скобу и рукоятку.
4. Отвинтить направляющую втулку.
5. Втянуть трос внутрь панели и извлечь его через отверстие под ящик для мелочей.
6. После установки троса и закрепления на нем рукоятки необходимо произвести регулировку.

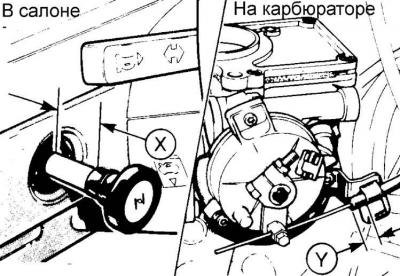

7. Вытянуть рукоятку управления тросом на 34 мм (X).
8. Установить оболочку троса на карбюраторе так, чтобы оболочка выступала из фиксатора на 4,5 мм (Y) и зафиксировать оболочку троса.
9. Ввести трос в отверстие поводка, повернуть пусковой рычаг против часовой стрелки до концевого упора и в этом положении зафиксировать гайкой трос в поводке. После полного введения троса между пусковым рычагом и левым упором должен быть зазор 1 мм.
10. Установить на приборной панели ящик для мелочей.
11. Установить воздушный фильтр и подключить провод массы к аккумулятору.
