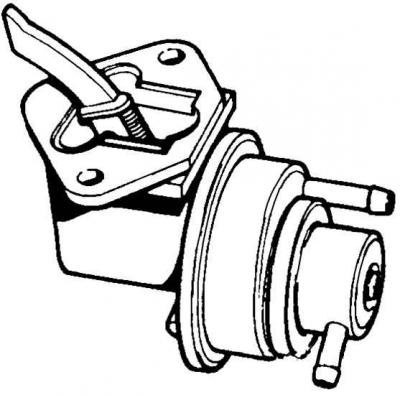

Топливный насос двигателя OHV

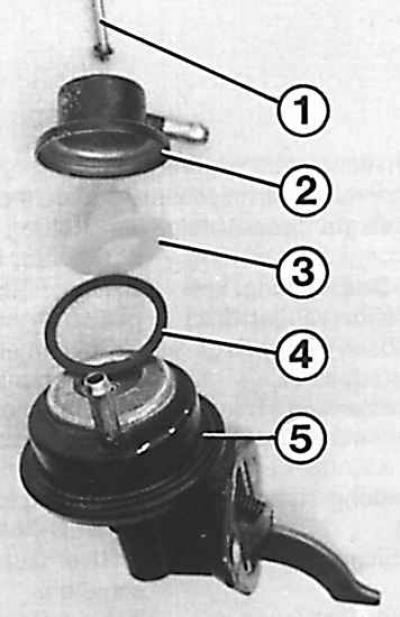

Элементы топливного насоса OHV
1 – винт; 2 – крышка; 3 – фильтр; 4 – уплотнительное кольцо; 5 – насос

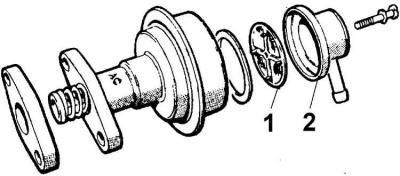

Топливный насос двигателя CVH
1 – сеточный фильтр; 2 – крышка

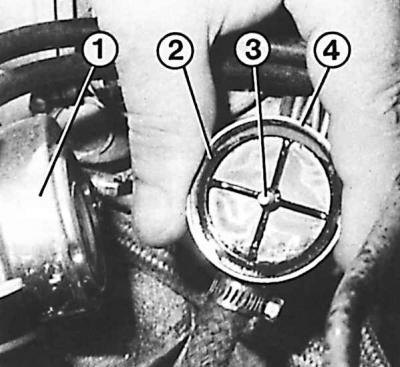

Снятие крышки топливного насоса
1 – корпус топливного насоса; 2 – уплотнительное кольцо; 3 – винт; 4 – крышка
(Текст взят с портала проекта AutoInstruction.ru)
На двигателях OHV топливный насос установлен на блоке цилиндров двигателя и приводится в действие с помощью рычага от эксцентрика распределительного вала.
На двигателях CVH топливный насос установлен на головке блока цилиндров и приводится в действие толкателем от распределительного вала.
Для снятия насоса отсоединить топливные шланги с насоса, заглушить их пробками, а затем отвинтить гайки крепления и снять насос.
При установке топливного насоса на двигатель CVH проверить установочный зазор насоса.
Проверка установочного зазора насоса
1. Снять толкатель с головки блока цилиндров.
2. Очистить сопрягаемые поверхности.
3. Установить топливный насос без толкателя и прокладки и затянуть гайки крепления моментом 2–4 Нм.
4. Щупом измерить зазор между фланцем насоса и головкой. При зазоре более 0,25 мм топливный насос подлежит замене.
Проверка насоса
1. Снять подающий топливопровод с карбюратора и поместить его в емкость.
2. Отключить провод низкого напряжения с катушки зажигания и включить стартер. При нормальной работе насоса из шланга будет толчками поступать топливо.
3. Для очистки топливного насоса отвинтить болт крепления.
4. Снять крышку топливного насоса (см. рис. Снятие крышки топливного насоса).
5. Извлечь сеточный фильтр и тщательно очистить его.
