Замена левого шланга надувочного воздуха
Замену левого шланга надувочного воздуха необходимо проводить в следующем порядке. Проверить функционирование системы «DDE». Снять переднюю панель защиты вспомогательных механизмов двигателя и звукоизоляционный кожух.
Расфиксировать стопорную скобу и отстыковать напорную трубу. Освободить напорную трубу (5) в точках (а и б). Освободить кабель из зажимов (7) и отсоединить ШС от датчика температуры надувочного воздуха (8). Снять напорную трубу (5).

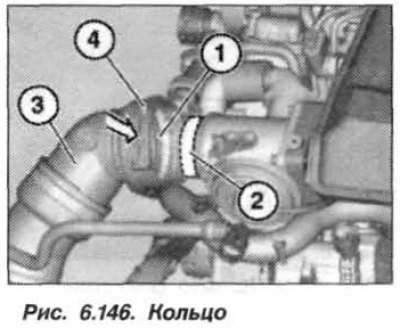

При установке напорной трубы визуально проверить фигурное уплотнительное кольцо (1, рис. 6.146) на правильность положения и отсутствия повреждений. Все монтажные опоры смазать смазкой (2) для облегчения скольжения. Установить стопорную скобу (4). Надеть напорную трубу (3) в направлении указанном стрелкой.
VDA-муфты установлены правильно, если они зафиксировались со слышимым щелчком. Проверить функционирование системы «DDE» и проверить напорные трубы на герметичность.
Замена правого шланга надувочного воздуха
Замену правого шланга надувочного воздуха необходимо проводить в следующем порядке. Проверить функционирование системы «DDE». Снять переднюю панель защиты вспомогательных механизмов двигателя и звукоизоляционный кожух. Снять шланг всасывания воздуха.

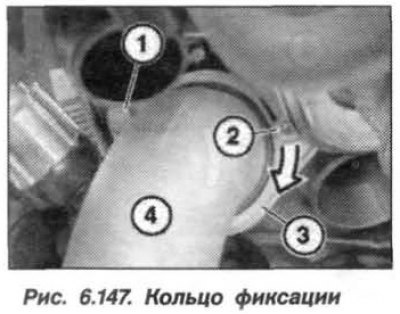

Примечание. Не выворачивать болт (2, рис. 6.147).
Вывернуть болт (1, рис. 6.147) и повернуть фиксирующее кольцо (3) в направлении, указанном стрелкой. Снять напорную трубу (4).

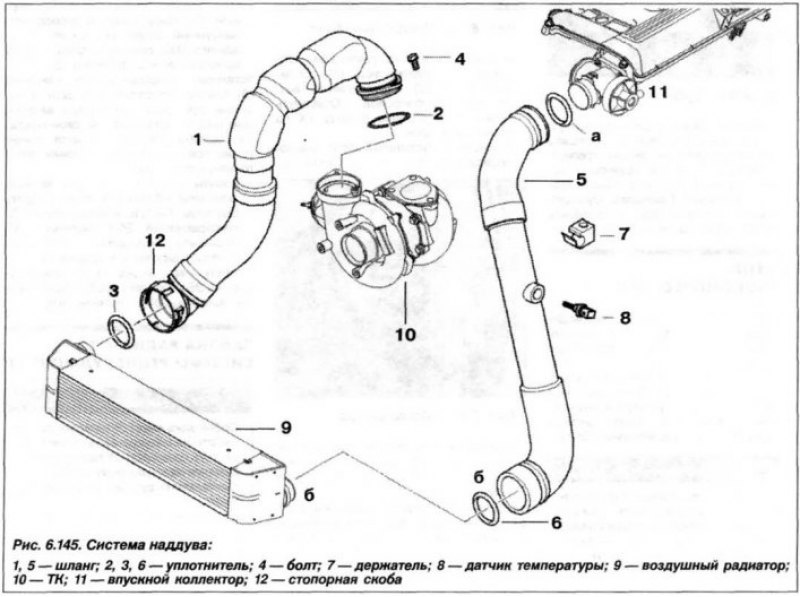

Расфиксировать стопорную скобу (12, см. рис. 6.145), отстыковать и снять напорную трубу (1).
При установке напорной трубы визуально проверить фигурное уплотнительное кольцо (3, см. рис. 6.145) на правильность положения и отсутствия повреждений.

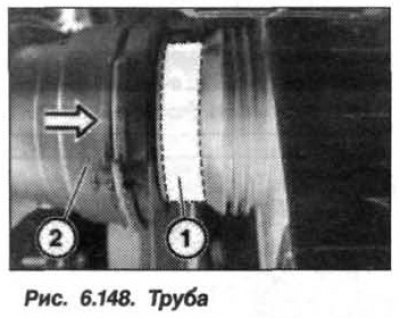

На все монтажные опоры нанести смазку (1, рис. 6.148) для облегчения скольжения. Зафиксировать стопорную скобу в напорной трубе (2) и надеть ее в направлении указанном стрелкой. VDA-муфты установлены правильно, если они зафиксировались с явно выраженным щелчком. Проверить функционирование системы «DDE» и проверить напорные трубы на герметичность.
