Внимание! Во избежание ожога, все работы по замене выпускной трубы проводить на холодном двигателе.

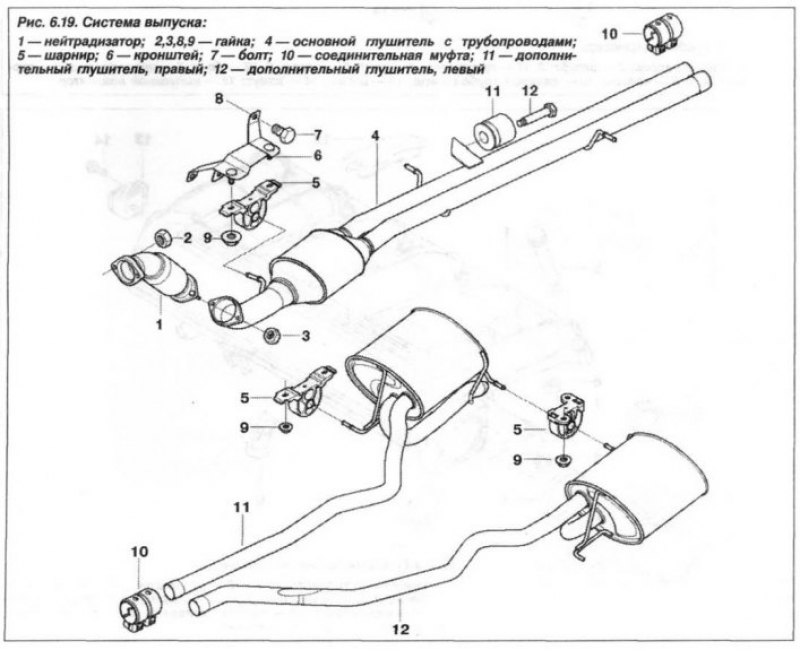

Замену нейтрализатора с выпускной трубой (4, см. рис. 6.19) необходимо проводить в следующем порядке.
Вывернуть болты и снять панель защиты вспомогательных агрегатов. Отвернуть резьбовое соединение системы выпуска ОГ между соединительным патрубком и турбокомпрессором (ТК), между соединительным патрубком (1) и нейтрализатором (4). Снять соединительный патрубок.
Снять муфту (10) соединения нейтрализатора и выпускной трубы (10) с задними глушителями (11, 12).
Установку нейтрализатора с выпускной трубой (4) следует проводить в обратном порядке, при этом болты соединения ТК и патрубка затянуть моментом 42 Н·м (4,2 кгс·м), а патрубка и нейтрализатора моментом 30 Н·м (3,0 кгс·м). Болты муфты затянуть моментом .. Н·м (.. кгс·м). Стык соединения должен располагаться по центру муфты. При установке муфт, головки их болтов должны быть обращены в сторону днища кузова, гайками вниз.
Замена нейтрализатора
Внимание! Все работы на системе выпуска ОГ проводить только на холодном двигателе и холодной системе выпуска ОГ.
Замену нейтрализатора (без трубопроводов) системы выпуска ОГ необходимо проводить в следующем порядке.
Материал опубликован ранее на [AutoInstruction.ru]

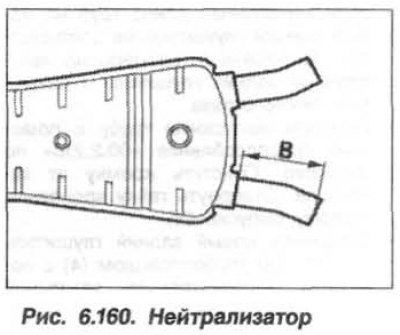

Снять систему выпуска ОГ в сборе и измерить длину «В» (рис. 6.160) элемента патрубка у нового нейтрализатора (1) ОГ.

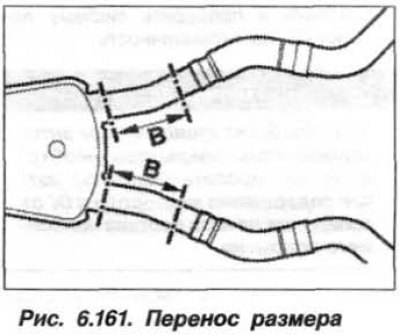

Полученное значение размера «В» перенести на трубопроводы снятой системы выпуска ОГ (рис. 6.161), и отметьте эти места маркером или слесарной чертилкой.
Отрезать ножовкой или приспособлением «00.2.210» обе выпускные трубы в отмеченном месте между старым нейтрализатором ОГ и обоими задними глушителями. Закруглить напильником острые кромки разрезов.
Удалить полностью самоклеящуюся пленку с отверстий нового нейтрализатора . Соединить новый нейтрализатор с обоими трубами задних глушителей ОГ с помощью соединительных муфт. Стык соединения должен располагаться по центру муфты.
Установить систему выпуска ОГ так, чтобы она везде отстояла от кузова не менее чем на 25 мм и на достаточном расстоянии от соседних деталей.
