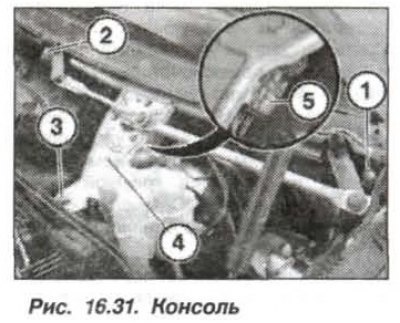

Вывернуть болты (1 и 2, рис. 16.31) крепления консоли. Используя приспособление «61.6.250», отвернуть гайку (3), снять консоль (4) стеклоочистителя и отсоединить ШС (5).

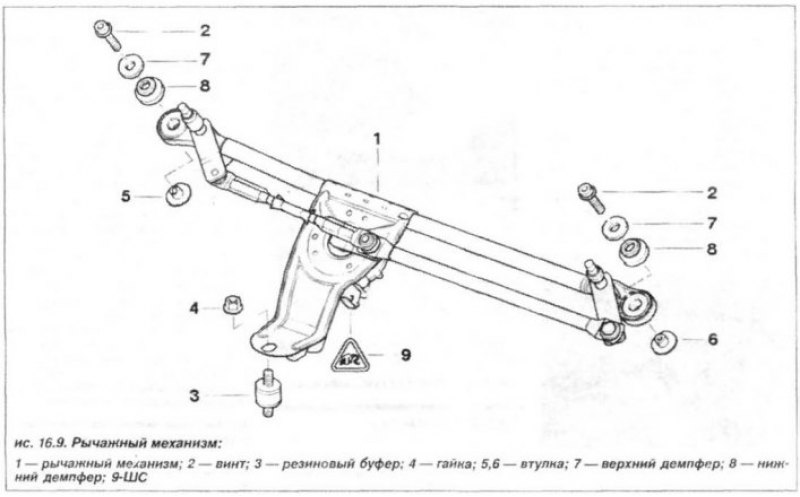

Установку консоли стеклоочистителя в сборе с электродвигателем следует проводить в обратном порядке, при этом необходимо заменить резиновый буфер (3, см. рис. 16.9). При необходимости заменить верхнюю (7) и нижнюю (8) части демпфирующего кольца. Болты (2) крепления консоли затянуть моментом 10 Н·м (1,0 кгс·м).
Источник расположен на веб-ресурсе [Autoinstruction]
Наживить гайку (4) резинового буфера (3). Перед монтажом рычагов стеклоочистителя привести электродвигатель стеклоочистителя в положение, соответствующее утопленному положению рычагов.

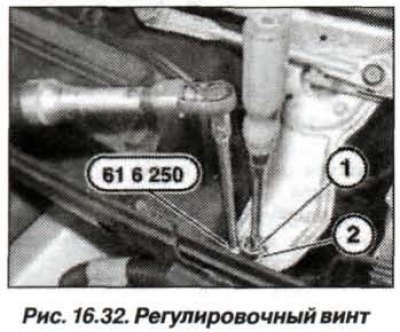

Проверить и откорректировать угол установки рычагов. При отклонении от заданного значения следует отрегулировать угол установки с помощью регулировочного винта (1, рис. 16.32). Повторно проверить угол установки рычагов стеклоочистителя .
Придерживая регулировочный винт (1), затянуть гайку (2) приспособлением «61.6.250» моментом 10 Н·м (1,0 кгс·м). Законтрить гайку (2) специальным лаком.
