- Сменный элемент воздушного фильтра. При покупке детали на замену обратить внимание на то, что в зависимости от установленного двигателя сменные элементы имеют различное исполнение.
Снятие
Бензиновый двигатель: удерживающие зажимы справа и слева шибера сменного элемента фильтра вжать и шибер вытащить.
Автомобиль модели 525tds: отсоединить от двигателя впускной коллектор. Отпустить болты и отжать крышку у головки цилиндров.
Сменный элемент фильтра вынуть.
Корпус фильтра протереть тряпкой.
Сменный элемент фильтра при незначительном загрязнении повернуть загрязненной стороной вниз и осторожно выбить. Замасленный фильтр в любом случае заменить.
Внимание: фильтрующий элемент не увлажнять ни бензином, ни маслом. Не продувать фильтрующий элемент сжатым воздухом.
Установка
Вставить новый сменный элемент в корпус воздушного фильтра. Уплотнительная прокладка по периметру должна входить в паз.
Бензиновый двигатель: вставить шибер и защелкнуть оба удерживающих зажима.
Автомобиль модели 525tds: равномерно затянуть крепление крышки у головки цилиндров. Прикрепить впускной коллектор к двигателю.
Только автомобиль модели 530d
Снятие

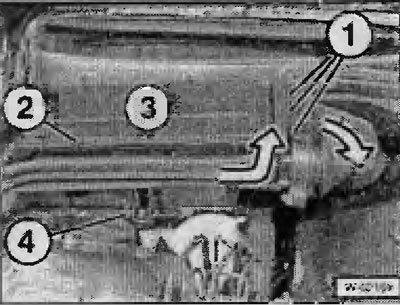

Отпустить зажимы -1 затем воздуховод повернуть в направлении стрелки и вытащить.
Отпустить удерживающую скобу-2-
Снять крышку фильтра тонкой очистки -3-.
Отпустить пружинный зажим -4- и движением вверх вытащить корпус фильтра.
Корпус фильтра тонкой очистки воздуха сдвинуть в направлении стрелки и вытащить движением вверх.
Открыть крышку -1-.
Снять гофрированный чехол -2-.
Вывернуть болты -3-.
Снять крышку воздушного фильтра -4-.
Вынуть сменный элемент воздушного фильтра.
Установка
Сменный элемент воздушного фильтра с опорой -1- движением вниз вставить в направляющую.
Последующая установка выполняется в обратной последовательности.
