Снятие в автомобилях моделей 520i, 523i, 528i (двигатель М52)
Внимание: Для проверки функционирования предохранительного клапана достаточно предварительно снять масляный поддон, масляный насос можно не снимать.
Снять масляный поддон.

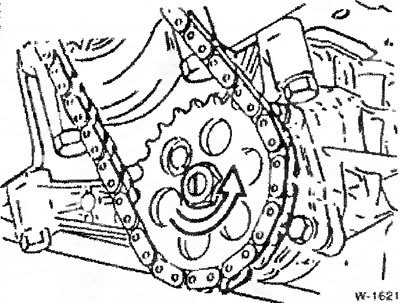

Отпустить гайку и снять звездочку масляного насоса вместе с цепы. Для этого ослабить натяжитель цепи (отжать назад).
Внимание: Гайка имеет левую резьбу, поэтому отворачивать ее нужно вправо.

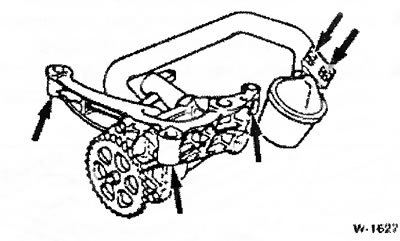

Вывернуть болты -стрелки- крепления масляного насоса и снять насос. Обратить внимание на 2 направляющие втулки в блоке цилиндров для последующей сборки.
Масляный поддон сдвинуть назад и снять.
Проверка

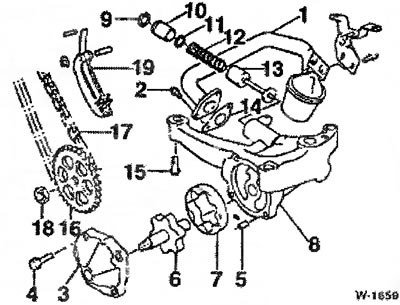

При необходимости масляный насос разобрать и очистить в следующей последовательности: отвернуть крепление -2- впускной трубы -1-, отвернуть крепление -4- крышки насоса -3- и крышку снять. При этом проследить, чтобы не потерялись 2 направляющие втулки -5-.
Роторы -6- и -7- проверить на отсутствие износа и рисок, при необходимости эти детали заменить.
Предписанные значения измеряемых параметров:
- максимальный радиальный зазор между наружным ротором -7- и корпусом насоса -8-: 0,18 мм;
- максимальный осевой зазор внутреннего ротора: 0,08 мм;
- максимальный осевой зазор наружного ротора: 0,09 мм.
Снять стопорное кольцо -9- и вытащить предохранительный клапан, состоящий из деталей с -10- по -13-. Измерить длину пружины -12- в свободном состоянии, при необходимости пружину заменить. Предписанное значение длины пружины: 84,1 мм.
Внимание: Уплотнительное кольцо -11- всегда заменять. Осторожно вставить предохранительный клапан и зафиксировать его стопорным кольцом.
Привернуть впускную трубу с новой уплотнительной прокладкой -14-, выступ на прокладке должен быть обращен к маслоприемнику.
Все детали смазать моторным маслом, затянуть болты крепления крышки масляного насоса моментом 10 Нм.
Установка
Приставить масляный насос, болты -15- затянуть моментом 20 Нм. Для центрирования масляного насоса относительно картера двигателя между ними должны располагаться 2 направляющие втулки. Вставить звёздочку -16- с наложенной цепью -17- и затянуть гайку крепления -18- (левая резьба) моментом 25 Нм. Если снимался, установить натяжитель цепи -19-.
Затянуть болты крепления масляного поддона.
