Снятие генератора BOSCH

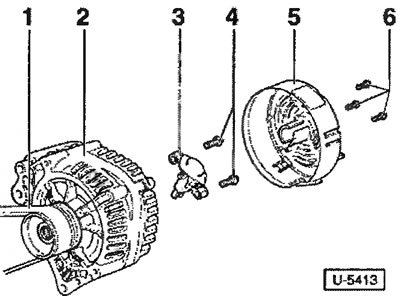

Снять поликлиновой ремень -1- и генератор -2-.
Вывернуть 3 винта -6- крепления защитной крышки -5- генератора.
Вывернуть с обратной стороны генератора 2 винта -4- крепления реле-регулятора -3- и осторожно его снять.

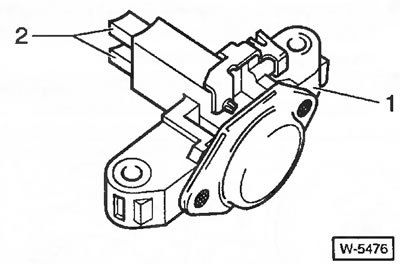

Если длина щеток -2- составляет 5 мм и менее, щетки замените. Для этого жилы соединительных проводов отпаять.
Контактные кольца проверить на износ, при необходимости тонко обточить и полировать.
Очистить контактные поверхности, проверить натяжение контактных пружин, при необходимости пружины заменить.
Установка

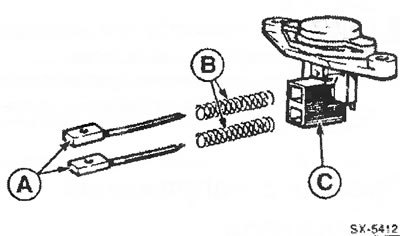

Щетки -А- и пружины -В- вставить в щеткодержатель -С- и припаять соединительные провода.
Чтобы при припаивании новой щетки припой не поднимался по припаиваемой жиле, ее нужно охватить пинцетом.
Внимание: При распространении припоя по жиле она становится жесткой, в результате чего щетка приходит в негодность.
Изолирующий рукав жилы необходимо закрепить рядок, с местом лайки имеющимся ушком.
После установки новых щеток проверить легкость их хода в щеткодержателе.
Реле-регулятор сначала от руки закрепить одним винтом, затем осторожно поджать в конечное местоположение и затянуть оба винта.
Привернуть защитную крышку задней части генератора.
Установить генератор.
Снятие генератора VALEO
Снять генератор.
Вывернуть 3 винта крепления защиты крышки генератора.
Вывернуть 2 винта и гайку креплен реле-регулятора и осторожно его снять.
Установка
Новый реле-регулятор с монтаж1 крышкой установить и легко привернуть
Снять монтажную крышку движение вверх.
Установить прилагаемую крышку. Болт крепления М4 затянуть моментом 2 Нм, винты М5 — моментом 4 Нм.
Установить и привернуть защитную крышку.
Установить генератор.
