Привод генератора осуществляется поликлиновым ремнем от коленчатого вала. При этом ротор с обмоткой возбуждения вращается относительно неподвижного статора.
Через щетки и контактные кольца ток возбуждения течет через обмотку возбуждения. При этом образуется магнитное поле.
Положение магнитного поля относительно статора постоянно меняется в соответствии с частотой вращения ротора. Благодаря этому в обмотке статора возникает переменный ток.
Но так как аккумуляторную батарею можно заряжать только постоянным током, переменный ток с помощью выпрямителя на полупроводниковых диодах преобразуется в постоянный. Реле-регулятор изменяет ток зарядки путем включения и выключения тока возбуждения в соответствии с уровнем заряда аккумуляторной батареи. Одновременно реле-регулятор поддерживает рабочее напряжение неизменным и равным примерно 14 вольтам независимо от частоты вращения ротора генератора.

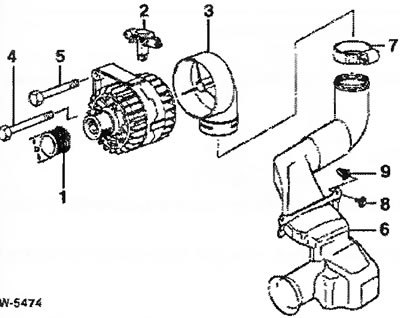

1 - ременный шкив; 2 - реле-регулятор; 3 - всасывающий патрубок; 4 - болт с шестигранной головкой; 5 - болт с шестигранной головкой и шайбой; 6 - воздушный канал; 7 - хомут; 8 - винт для листового металла; 9 - распорная гайка
