Снятие и установка, проверка электромагнитного клапана останова (BMW 5 Series E34)

Оглавление: Проверка ↓ Снятие ↓ Установка ↓

Электромагнитный клапан останова находится на топливном насосе высокого давления над местами подключения топливных шлангов. Как только ключ зажигания устанавливается в положение "Работа" на электромагнитный клапан останова подается напряжение с блока управления DDE и открывается канал подачи топлива. В обесточенном состоянии сердечник клапана под действием встроенной пружины выдвинут и перекрывает канал подачи топлива. Электромагнитный клапан следует проверять, если двигатель не запускается.

Проверка

Включить зажигание. Должен быть слышен щелчок клапана.

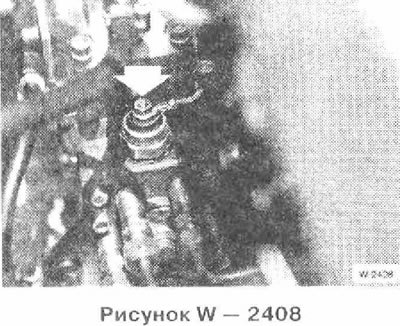

В противном случае, отвернуть электрический провод. Подать напряжение на клапан от аккумулятора через вспомогательный провод.

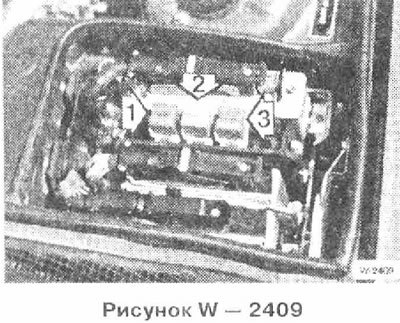

Модель 524td: Если электромагнитный клапан при этом срабатывает, проверить электропроводку по электрической схеме, а также запит-ку блока управления DDE и основного реле 1 (красное). Дополнительно изображенные детали:

2 - реле подогрева топливного фильтра (оранжевое),
3 - реле топливного насоса (коричневое)

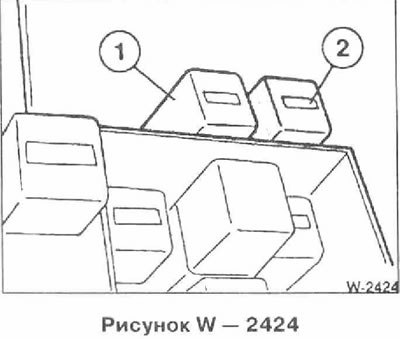

Модель 525td/tds: Если электромагнитный клапан при этом срабатывает, проверить электропроводку по электрической схеме, а также за-питку основного реле DDE 1 (белое) и реле топливного насоса 2 (оранжевое, в коробке реле).

Если клапан не срабатывает, заменить электромагнитный клапан.
