Модели 520i, 525i

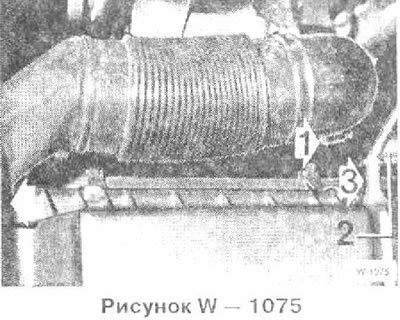

Снятие (см. рисунок W — 1075)
Освободить хомут 1, отсоединить воздушный шланг из крепления -стрелка- на корпусе воздушного фильтра и вытащить.
Разрезать петли крепления водяного шланга 2 на корпусе воздушного фильтра.
Отсоединить разъем 3 расходомера воздуха. На моделях выпуска с мая 1990 г. (двигатель М30) сначала повернуть разъем влево и затем отсоединить.

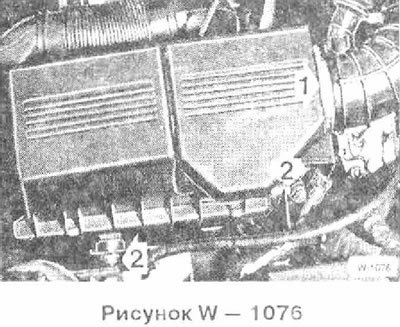

Освободить хомут 1 и отсоединить шланг.
Ослабить гайки 2 резиновых опор и вытащить наверх корпус воздушного фильтра вместе с расходомером воздуха.
Установка
Вставить корпус воздушного фильтра в резиновые опоры и привернуть
Подсоединить к корпусу воздушный шланг и закрепить его хомутом.
Закрепить на корпусе воздушного фильтра водяной шланг крепежными петлями
Подсоединить разъем расходомера воздуха.
Подсоединить воздушный шланг генератора и закрепить хомутом.
Модель 524td
Снятие

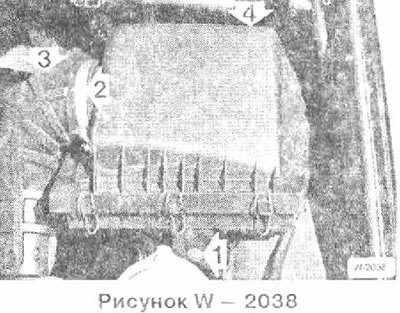

Ослабить гайку 1.
Ослабить хомут 2 ключом 7 мм. или отверткой и сдвинуть назад.
Отсоединить воздушный шланг 3 от воздушного фильтра 4.
Снять воздушный фильтр со шпилек и вытащить наверх.
Установка

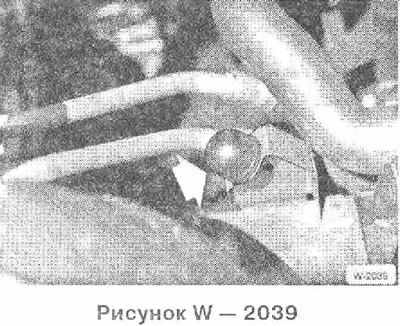

Вставить воздушный фильтр снизу в 2 резиновые опоры, подсоединить сверху и закрепить гайкой.
Подсоединить воздушный шланг и закрепить хомутом.
