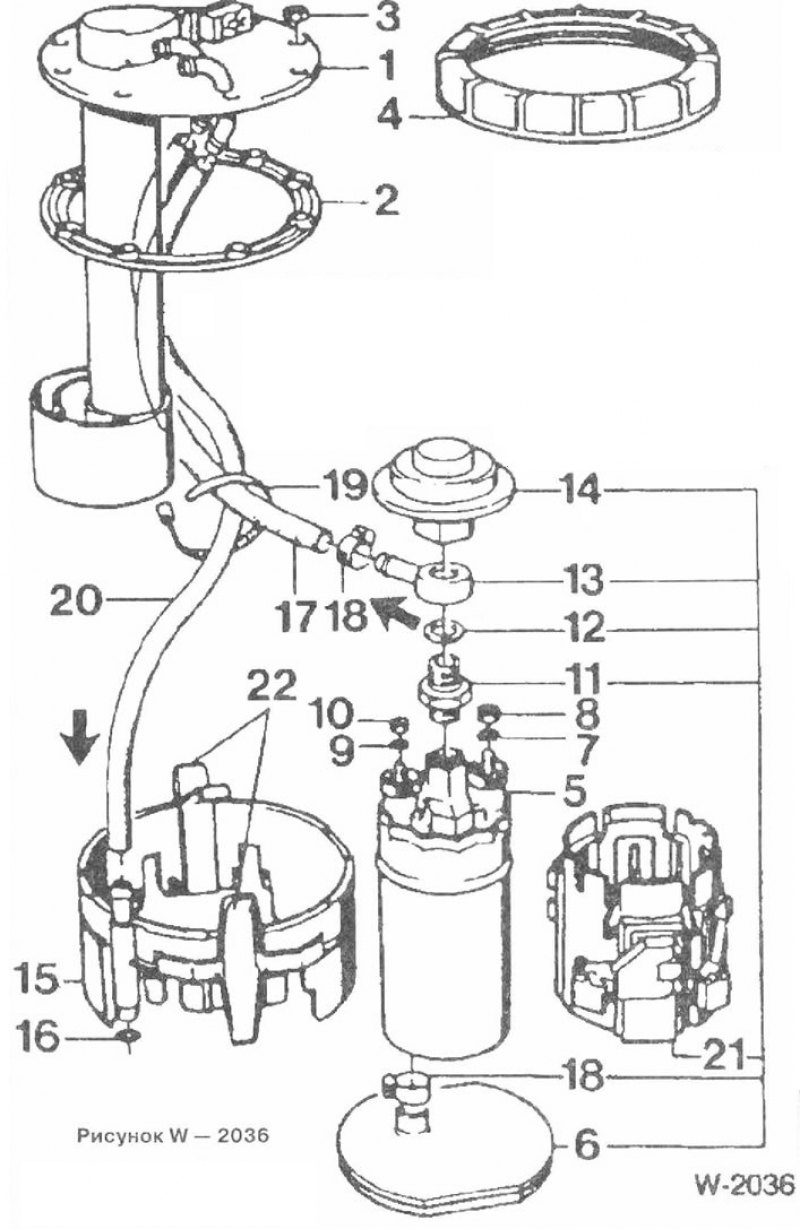

Топливный насос двигатели М20/М30: 1. Поплавковый датчик запаса топлива; 2. Уплотнительное кольцо; 3. Гайка М6; 4. Накидная гайка; 5. Топливный насос; 6. Сетчатый фильтр; 7. Зубчатая шайба А5.1; 8. Гайка М5; 9. Зубчатая шайба А4.3; 10. Гайка М4; 11. Обратный клапан; 12. Медное уплотнительное кольцо; 13. Соединитель; 14. Демпфер давления; 15. Крепление насоса; 16. Кольцо круглого сечения; 17. Подающий топливный шланг; 18. Хомут шланга; 19. Хомут; 20. Возвратный топливный шланг; 21. Основание насоса с амортизирующей резинкой; 22. Предохранительный крюк

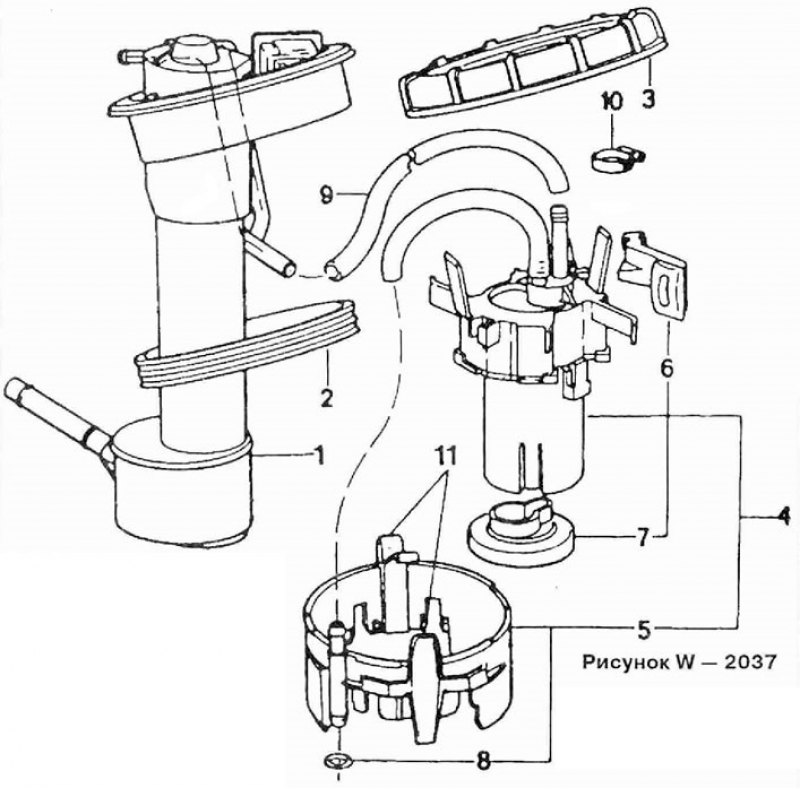

Топливный насос двигатель М21: 1. Поплавковый датчик запаса топлива; 2. Уплотнительное кольцо; 3. Накидная гайка; 4. Предварительный насос; 5. Крепление; 6. Резиновая опора; 7. Сетчатый фильтр; 8. Кольцо круглого сечения; 9. Шланг; 10. Хомут шланга; 11. Предохранительный крюк
